Weishaupt Neuheit 2023: Splitblock Wärmepumpen WSB und WSB Kompakt

(5.5.2023) Die beiden neuen Splitblock Wärmepumpen von Weishaupt arbeiten betriebssicher bis -20°C Außentemperatur und liefern eine Vorlauftemperatur von bis zu 60°C. Das neu designte Außengerät hat ein speziell beschichtetes, schmutzabweisendes und korrosionsgeschütztes Gehäuse, das auf der Innenseite schallgedämmt ist. Die Ventilatoren sind von außen nicht sichtbar. Für den einfachen Transport sind an den Seiten Handmulden vorhanden. Beide Modelle gibt es in verschiedenen Größen mit modulierender Leistung als

• Variante WSB mit 6, 8, 10, 12, 15 und 18 kW
• bzw. in der Version WSB Kompakt mit 6, 8 und 10 kW.

Beide Wärmepumpentypen sind serienmäßig für Heizen und Kühlen ausgestattet. Damit eignen sie sich nicht nur für den Neubau, sondern auch für die Modernisierung.

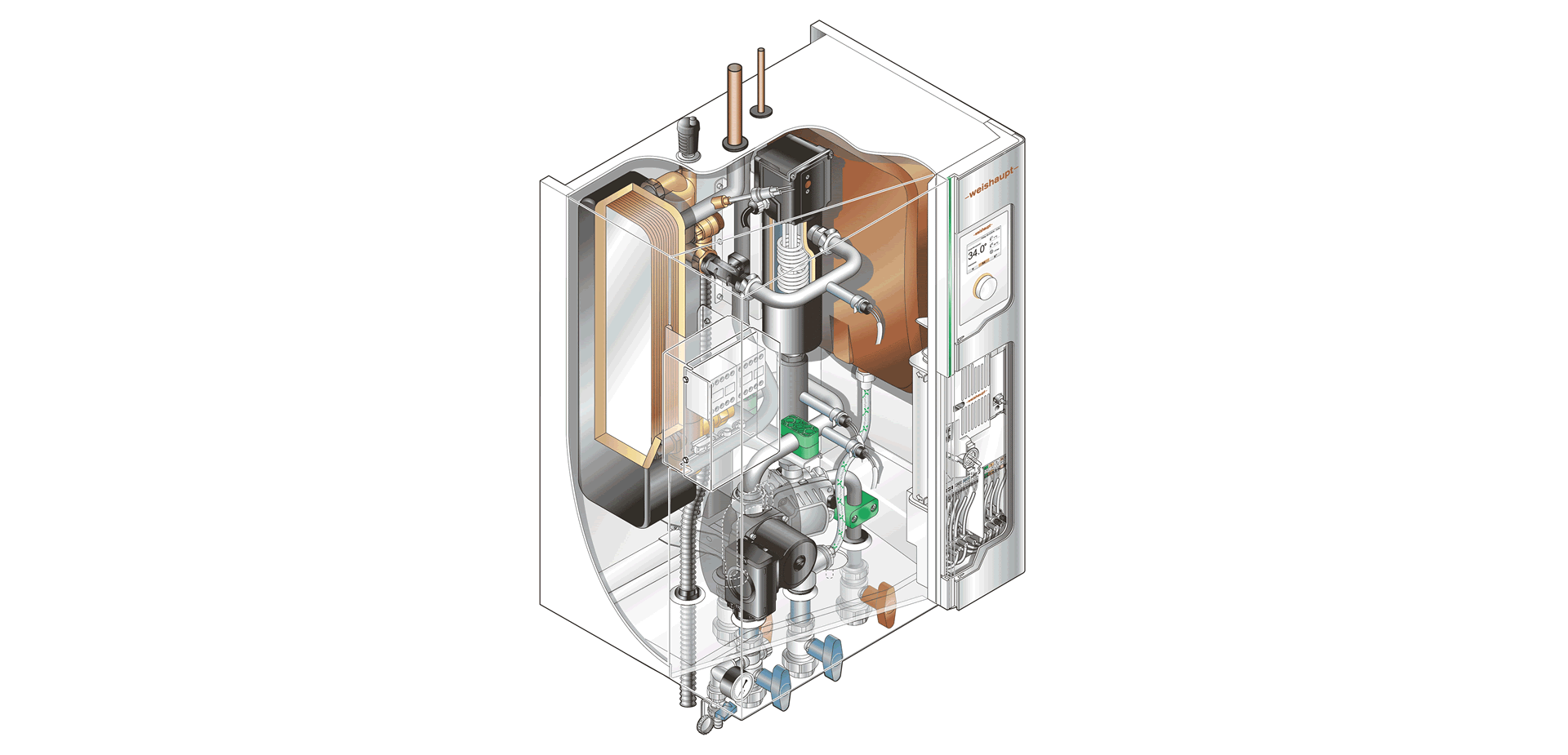

Schnittgrafik des Innengerätes (Hydraulikeinheit) der Weishaupt Splitblock Wärmepumpe WSB (Bild: Weishaupt)

Technische Komponenten der Außeneinheit

Die technische Ausstattung des Außengeräts umfasst neben dem BlueFin-Verdampfer

• eine Kondensatableitung mit passgenau positionierten Öffnungen für sicheren Betrieb bis -20°C, die eine zusätzliche Elektroheizung in der vorinstallierten Kondensatwanne entbehrlich macht und den Stromverbrauch entsprechend reduziert;
• ein langlebiges Hocheffizienzgebläse mit Energiesparmotor, dessen aerodynamisch optimierte Flügelform große Luftmengen verarbeiten kann;
• ein elektronisches BiFlow-Expansionsventil mit 490 Stufen und elektronischem Schnellanlauf (≈ 1-2 min), wodurch nur ein Ventil für das Heizen, Kühlen oder zur Abtauung benötigt wird.

Die Invertertechnik passt die Leistung des Verdichters für einen möglichst leisen und materialschonenden Betrieb an und der wärme- und schallgedämmte Doppel-Rollkolben-Verdichter sorgt für hohe Laufruhe.

Für einen schnellen und handwerkergerechten Elektroanschluss sind hochwertige Anschlussklemmen mit Zugentlastungen verbaut. Die elektrische Verbindung zwischen Außen- und Innengerät (Hydraulikeinheit) erfolgt mit nur zwei Drähten (12 V Data).

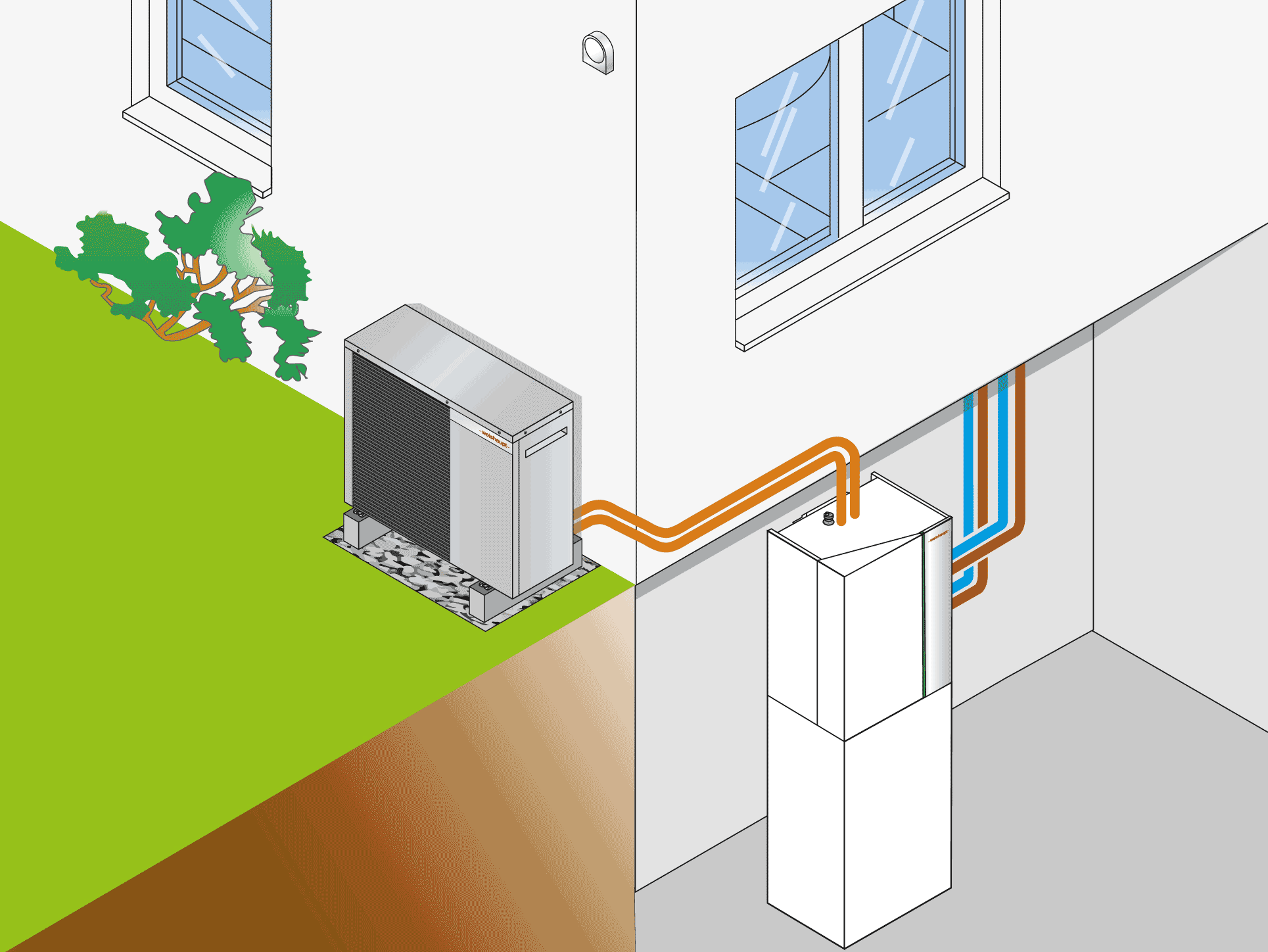

Installationsbeispiel der Weishaupt Splitblock Wärmepumpe WSB Kompakt. (Bild: Weishaupt)

Hydraulische und elektrische Komponenten der Inneneinheit

Im Innengerät (Hydraulikeinheit) sind serienmäßig folgende Hydraulikkomponenten integriert:

• Verflüssiger mit diffusionsdichter Wärmedämmung, Ausdehnungsgefäß (18 l),
• Sicherheitsventil,
• Entlüftungssystem für Heizung und Kühlung mit integrierter Luftflasche,
• Schlammabscheidesystem,
• energiesparende Umwälzpumpe für Heizung und Kühlung und
• ein Dreiwegeventil.

An elektrischen Komponenten sind im Innengerät verbaut:

• zweiter Wärmeerzeuger für Heizung und Warmwasser,
• Volumenstromsensor,
• Vor- und Rücklaufsensoren,
• Elektrobox mit Relais,
• LED-Funktionsbalken sowie
• ein Systemgerät zur Bedienung mit hochwertigem Farbdisplay.

Die Ausführung Kompakt umfasst die Hydraulikeinheit (oben) und einen Warm- wasserspeicher (unten) in zwei getrennten Packeinheiten. Dank fertiger System-Rohrbausätze können die Anschlüsse der Hydraulikeinheit entweder nach oben, links oder rechts abgehend bestellt werden. Der Warmwasserspeicher WAS 165 Eco (161 Liter) ist dank Komposit-Wärmedämmung (Vakuum-Isolation) hocheffizient, mit einem 1,7m² großen Rohrwendel-Wärmetauscher und einem Reinigungsflansch mit Magnesiumanode ausgestattet. Das Gehäuse der Ausführung Kompakt benötigt nur 0,36m² Stellfläche und kann an allen vier Füßen separat nivelliert werden.

Weitere Informationen können per E-Mail an Max Weishaupt GmbH angefordert werden.
