Brandschutz in der Box mit Kombiabschottung ZZ M60-S90

(29.9.2023) Die neue Kombiabschottung ZZ M60-S90 von Zapp Zimmermann mit der allgemeinen Bauartgenehmigung (aBG) Z-19.53-2604 bietet Brandschutz in der Box für Massivwände und Massivdecken sowie leichte Trennwände mit der Feuerwiderstandsklasse EI 90. Das System ist ebenfalls bei Steigleitungen und Hohlböden, zum Beispiel unter Brandschutztüren einsetzbar. Das Programm ist auf gängige Abmessungen von Kabeltragsystemen ausgerichtet und in 3- oder 4-seitiger Variante verfügbar.

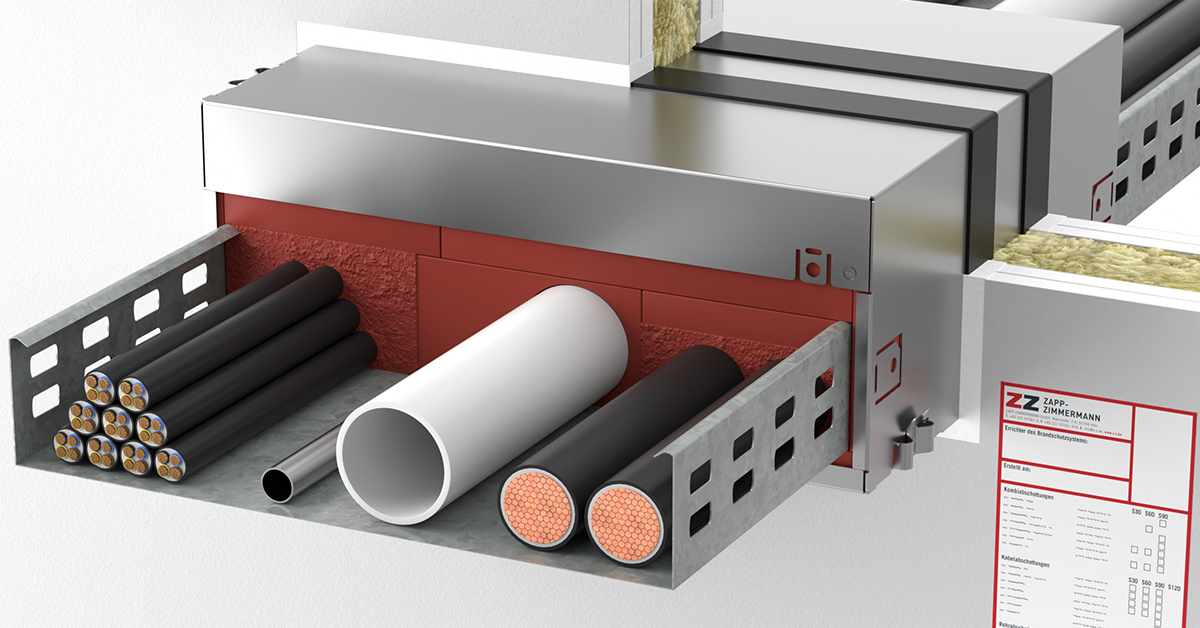

Die Kombiabschottung ZZ M60-S90 bietet die Möglichkeit verschiedener Belegungsmöglichkeiten. (Bild: Zapp-Zimmermann GmbH)

Die Belegungsmöglichkeiten des Brandschutzsystems ZZ M60-S90 im Elektrobereich:

• Elektrokabel und Elektroleitungen
• Elektroinstallationsrohre
• Telekommunikations-, Glasfaser- und Koaxialkabel
• sowie Kabeltragsysteme

Im SHK Bereich sind zur Abschottung geeignet:

• Heizungs-, Hausinstallations- und Klimaleitungen
• Kondenswasserschläuche
• und Hydraulikschläuche

Innerhalb des Systems ZZ M60-S90 könne der freie Querschnitt der ZZ 630 Brandschutzbox, laut Herstellerangaben zu 100% belegt werden. Die Box ist als Leerschott, zur Abschottung von Bestandsinstallationen mittels zweiteiligem Klicksystem sowie zur Nachbelegung geeignet. Hierbei sind Nullabstände zwischen den Medien zulässig.

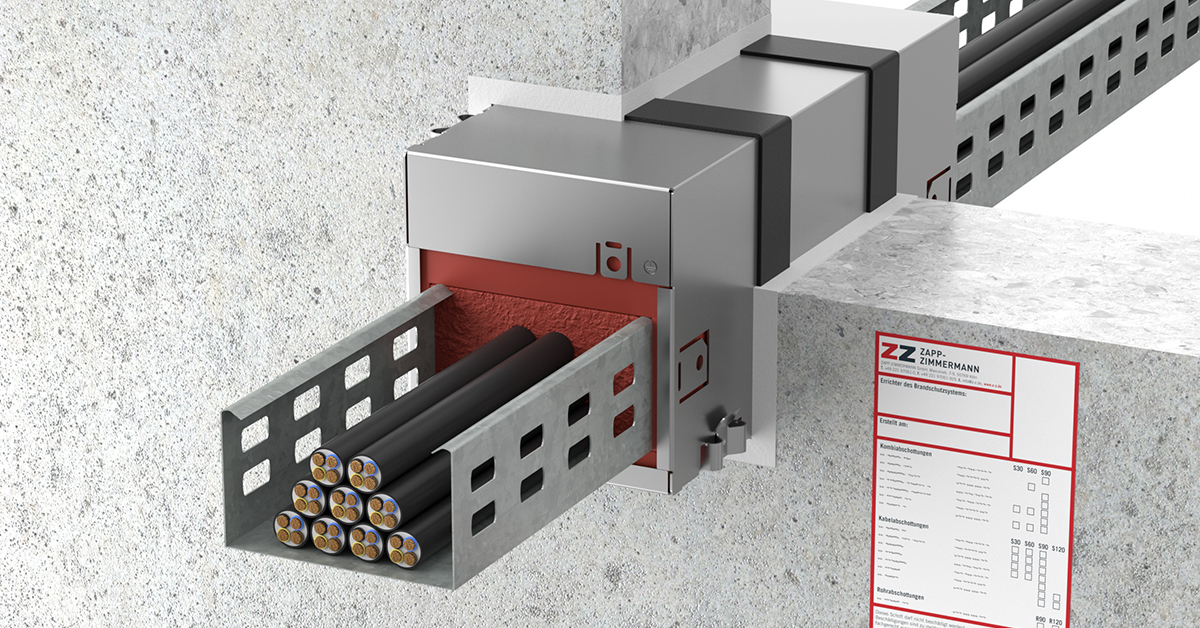

Die ZZ 630 Brandschutzbox ist auf die gängigen Größen von Kabeltragsystemen ausgerichtet und in drei- und vierseitiger Ausführung erhältlich. (Bild: Zapp-Zimmermann GmbH)

Die modularen Brandschutzboxen sind bereits in der Rohbauphase einsetzbar. Bei der 3- wie auch 4-seitigen Brandschutzbox in 300 mm Länge könne die lichte Querschnittsbreite von 100-600 mm (in 100 mm Schritten) und die Querschnittshöhe von 60 oder 110 mm gewählt werden. Damit stünden jeweils sechs hohe und breite Größenkombinationen zur Verfügung.

Zwei weitere Systemkomponenten:

• Die ZZ 231 Brandschutzeinlage zum schnellen Verschluss des freien Querschnitts mit anpassungsfähigem Material in Blockform.
• Der ZZ 330 Brandschutzschaum zum flexiblen Verschluss von kleinen Restöffnungen und Zwickeln und bei hoher Belegung.

Detaillierte Informationen zu allen geprüften Anwendungsbereichen der Kombiabschottung ZZ M60-S90 enthält die neue allgemeine Bauartgenehmigung Z-19.53-2604, die hier zum Download bereitsteht: Downloadlink

Weitere Informationen können per E-Mail an Zapp Zimmermann angefordert werden.
