Raab: Teleskop-Abspannset für bis zu 5,5 m Schornsteinhöhe über Dach

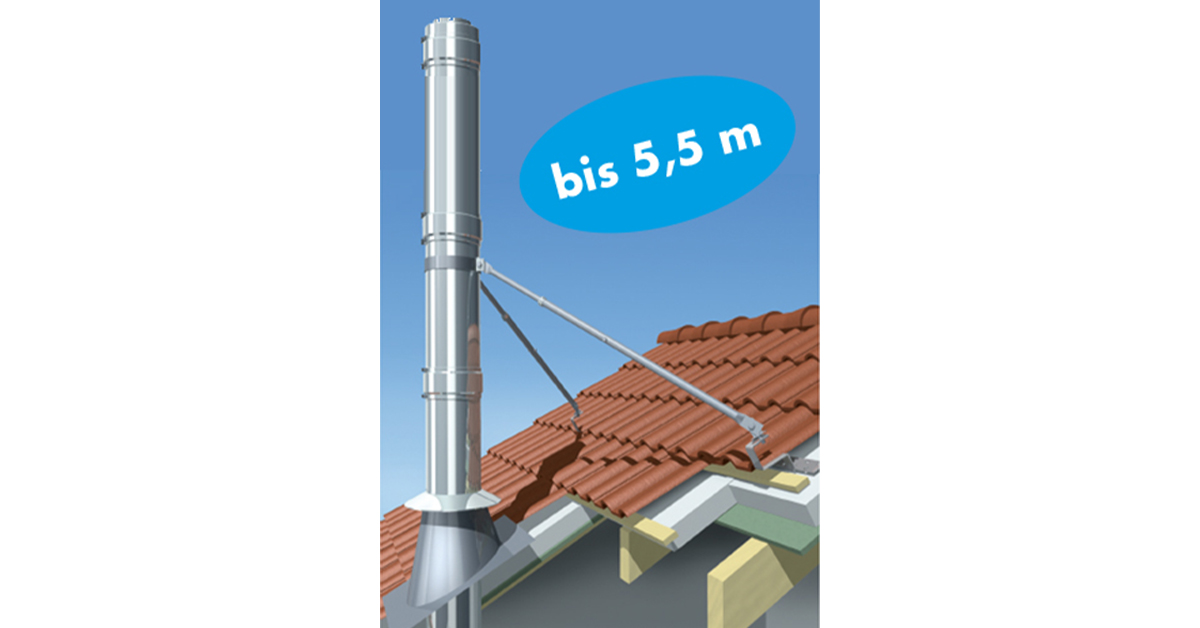

(24.10.2023) Neuen Ableitbedingungen des §19 der 1. BImSchV veränderten die vorgeschriebene Schornsteinhöhe über Dach für Neubauten. Mit dem Teleskop-Abspannset von Raab für doppelwandige Edelstahl-Abgasanlagen sind bis zu 5,5 m oberhalb der letzten statischen Wandbefestigung oder Sparrenhalterung möglich.

Bild: Joseph Raab GmbH & Cie. KG

Das Teleskop-Abspannset lässt sich für alle festbrennstoffbetriebenen Feuerstätten einsetzen. Die Auslegung der Abgasanlage und damit die korrekte Mündungshöhe kann nach der 1. BImSchV §19 oder der VDI 3781 Blatt 4 erfolgen.

Für Innendurchmesser von 100 bis 250 mm (außen von 160 bis 310 mm) stellt Raab acht Größen zur Verfügung. Die Anschlusskraft am Dachstuhl beträgt laut Unternehmen entsprechend 0,94 bis 1,81 kN.

Das System ist statisch geprüft und wird als Komplettpaket geliefert. Darin enthalten sind Abspannring, Stellring, teleskopierbare Stangen und drehbare Augenschrauben. Als Montagezubehör bietet Raab passende Dachhaken an. In Kombination mit den doppelwandigen Abgasanlagen aus Edelstahl entsteht eine Konstruktion, welche für die Windlastzone WLZ 2 bei einer Mündungshöhe bis 30 m über Gelände ausgelegt ist.

Weitere Informationen können per E-Mail an Joseph Raab GmbH & Cie. KG angefordert werden.
