Kostenloses Tool zur Berechnung und Dokumentation des hydraulischen Abgleichs nach EnSimiMaV von Gampper

(11.5.2023) Durch das Optimieren von Heizanlagen im Wohnungsbau soll die noch bis 15. September 2024 gültige „Verordnung zur Sicherung der Energieversorgung über mittelfristig wirksame Maßnahmen“ (EnSimiMaV) dazu beitragen, die angespannten Energiemärkte zu entlasten. Eigentümer von Gebäuden, die mit Erdgas beheizt werden und mindestens sechs Wohneinheiten aufweisen, sind demnach verpflichtet, eine Heizungsprüfung durchzuführen und die Heizungsanlage des Gebäudes optimieren zu lassen. In diesem Rahmen ist auch zu prüfen, ob die zum Betrieb einer Heizung einstellbaren technischen Komponenten – vom Wärmeerzeuger bis hin zu den Thermostatventilen – hinsichtlich der Energieeffizienz optimiert sind. Wenn nicht, müssen die Systemtemperaturen abgesenkt, effiziente Heizungspumpen installiert, Heizflächen gegebenenfalls angepasst und an den Thermostatventilen der hydraulische Abgleich durchgeführt werden.

Die Bestätigung des hydraulischen Abgleichs ist dann einschließlich aller relevanten Einstellungswerte, der Heizlast des Gebäudes, der eingestellten Leistung der Wärmeerzeuger und der raumweisen Heizlastberechnung, der Auslegungstemperatur, der Einstellung der Regelung und den Drücken im Ausdehnungsgefäß in Textform festzuhalten und dem Gebäudeeigentümer zur Verfügung zu stellen.

Bild: Gampper

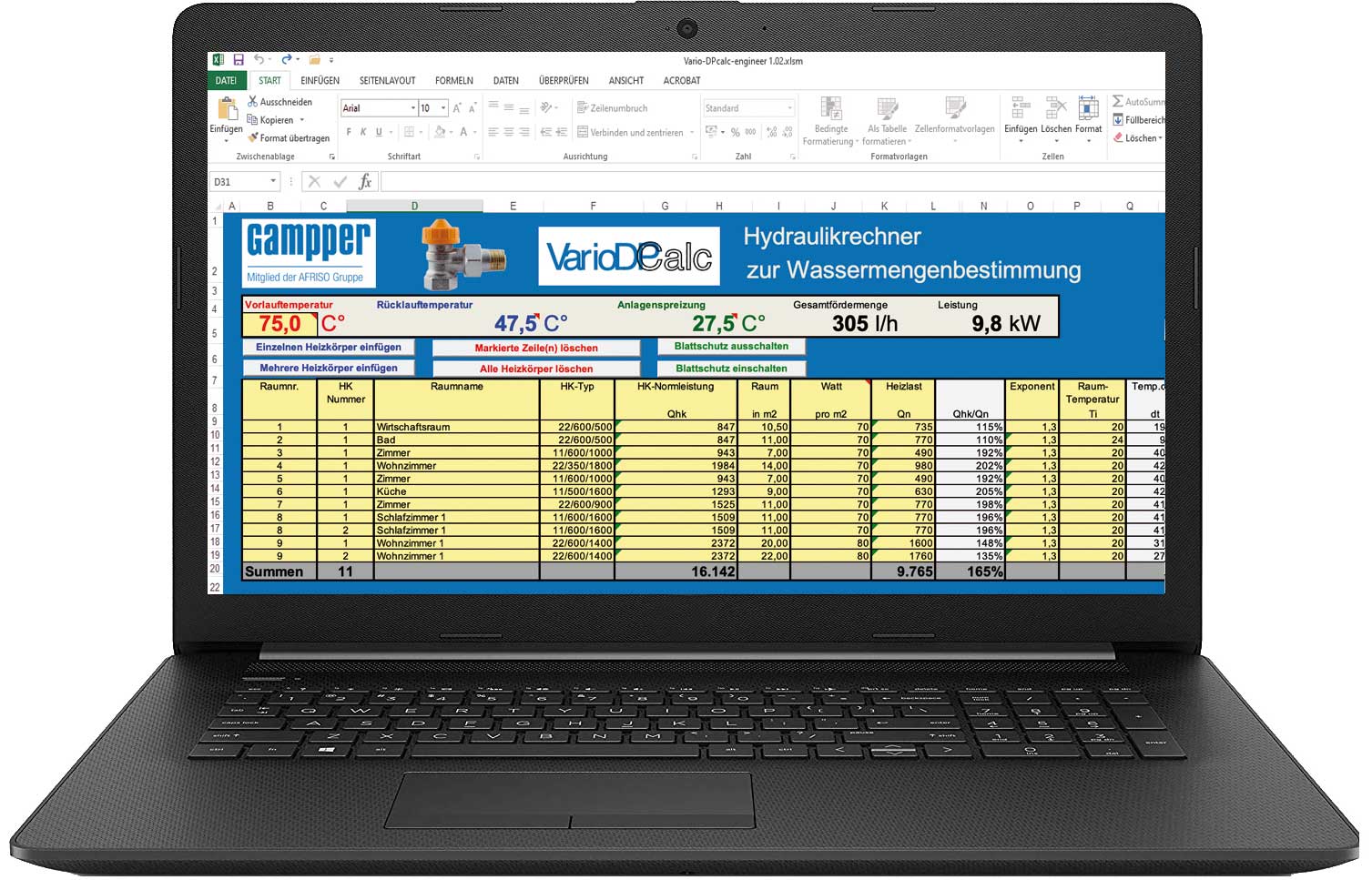

VarioDPCalc von Gampper

Bis auf die Heizlastberechnung erfüllt diese Anforderungen das kostenlose Tool „VarioDPCalc“, das nach einer schnell erledigten Registrierung von der Homepage des Unternehmens Gampper heruntergeladen werden. Besonders hervorzuheben ist die übersichtliche tabellarische Darstellung der Berechnung. Sind alle Parameter eingepflegt, erkennt der Anwender sofort nach Absenkung der Vorlauftemperatur, inwieweit Heizflächen angepasst werden müssen und welche Wassermengen an den Ventilen einzustellen sind. Gleichzeitig wird die sich einstellende Temperatur-Spreizung angezeigt, eine wichtige Kennzahl zur Bestimmung der Effizienz des Wärmeerzeugers. Da die Standard-Heizkörpergrößen hinterlegt sind, können Heizkörper schnell geändert und sofort in die Berechnung mit einbezogen werden. Gleichzeitig dokumentiert das Tool sämtliche Berechnungen.

Dynamische Thermostatventile mit Durchflussbegrenzer

Besonders effizient ist das Tool bei Thermostatventilen mit automatischer Durchflussbegrenzung, sogenannte „dynamische Thermostatventile“. Denn die EnSimiMaV besagt, dass auf die obligatorische Rohrnetzberechnung verzichtet werden kann, wenn Thermostatventile mit automatischer Durchflussbegrenzung installiert sind. Die Baureihe der dynamischen Thermostatventile Vario-DP von Gampper erfüllt diese Anforderungen, und das Berechnungstool VarioDPCalc berechnet gleichzeitig mit der richtigen, einzustellenden Wassermenge die Ventileinstellung für das Vario-DP.

Weitere Informationen können per E-Mail an Gampper GmbH angefordert werden.
