Patentierte Lösung von Fränkische ermöglicht Winkel-Fitting-Direktverbindungen

(07.05.2026) In Mehrschichtverbundrohrsystemen waren Winkelverbindungen mit anderen Fittings bislang nur über zusätzliche Verbindungsrohre möglich. Fränkische hat eine patentierte Lösung entwickelt, die erstmals direkte Verbindungen ohne Zwischenstück erlauben soll.

Das neue 90-Grad-Winkel-Fitting mit Einschubende für Presssysteme kann direkt in die Muffe eines weiteren Fittings eingeführt und anschließend verpresst werden. Dadurch entfällt ein kompletter Arbeitsschritt, und die Anzahl der Verpressungen wird reduziert. Gleichzeitig verringert sich der Platzbedarf der Verbindungsbereiche um bis zu 30 %. Die Lösung ist in den Dimensionen 16 und 20 mm verfügbar und eignet sich insbesondere für kompakte Installationen, etwa bei Zirkulationsleitungen, in Fertighäusern oder Modulbauweisen.

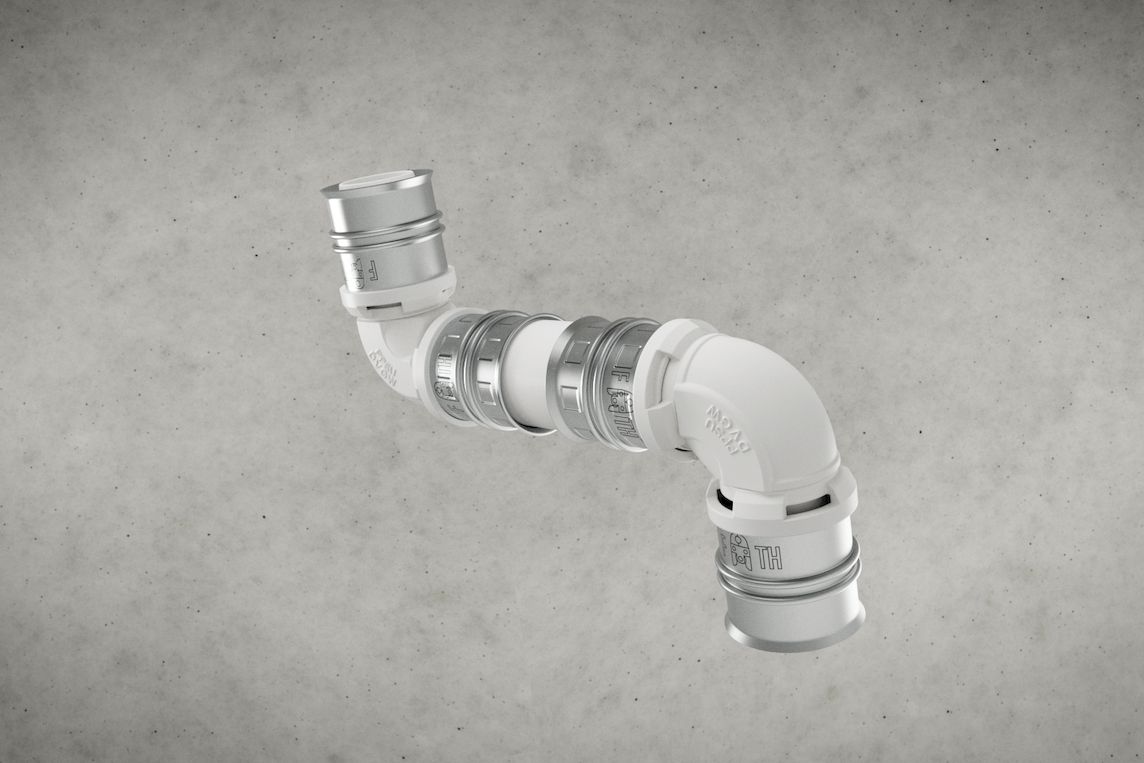

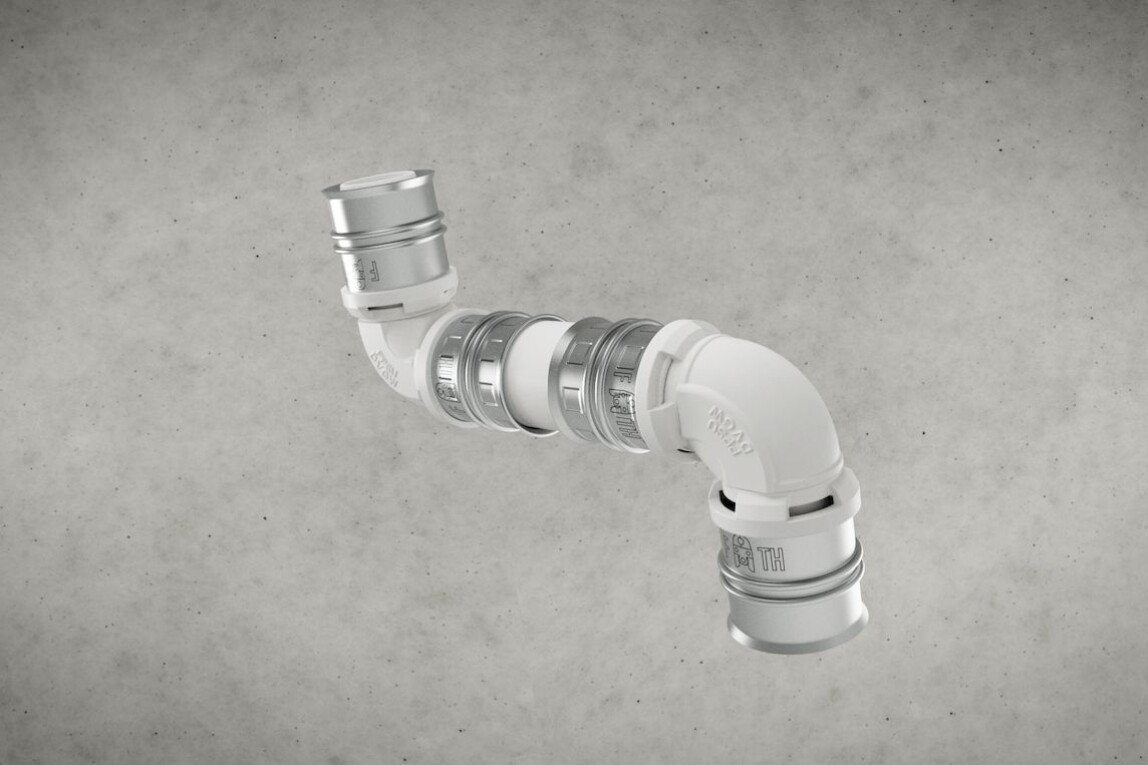

Der Alpex Winkel mit Einschubende. (Bild: Fränkische)

Effizienz- und Montagevorteile

Die Direktverbindung sorgt für eine vereinfachte Installation und weniger Materialeinsatz im Verbindungsbereich. Der Verzicht auf Zwischenstücke reduziert Montagezeit und schafft zusätzliche Flexibilität bei engen Einbausituationen. Zudem kommt kein zusätzliches Dichtmittel zum Einsatz, was die Verarbeitung vereinfacht.

Die Fittings bestehen aus PPSU und sind bleifrei. Sie sind vollständig kompatibel mit den Alpex- und Alpex L-Systemen sowie den Presskonturen F und TH.

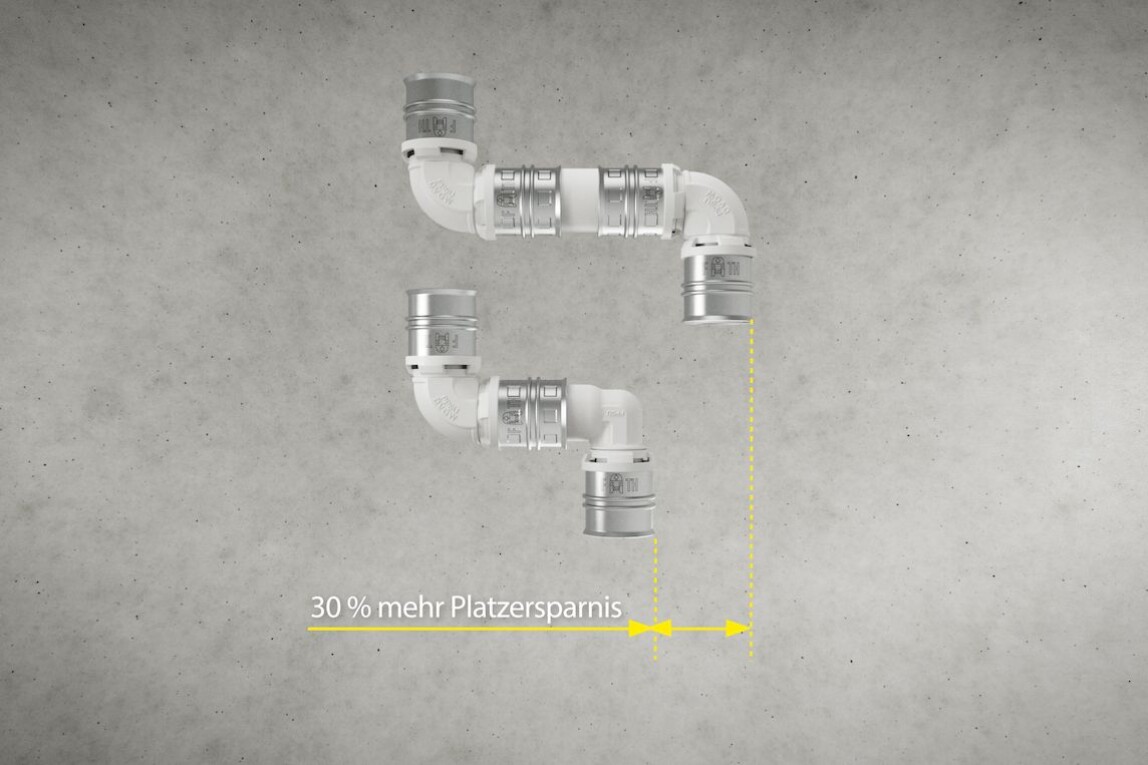

Der neue Alpex Winkel mit Einschubende soll bei Verbundrohrsystemen Platzeinsparungen von bis zu 30 % möglich machen. (Bild: Fränkische)

„Unsere Alpex Winkel mit Einschubende sind eine echte Weltneuheit”, betont Willi Mattolat, Leiter Produktmanagement Haustechnik bei Fränkische. „Denn während solche Winkel bei metallischen Presssystemen längst zum Standard gehören, waren für Verbindungen in Mehrschichtverbundrohrsystemen bisher immer kurze Verbindungsrohrstücke mit definierter Mindestlänge notwendig. Mit dem Alpex Winkel mit Einschubende gehört dieses Problem der Vergangenheit an. Entsprechend positiv war bisher die Resonanz in unseren Feldtests, die flächendeckend bei Handwerkern in ganz Deutschland durchgeführt wurden.”
