Normgerechte PohlCon Lösung für estrichbündige Bürstenkanäle

(9.4.2024) Die Normenreihe EN 61084 umfasst den Umgang mit estrichbündigen Bürstenkanälen. Hiernach darf die Bürstenleiste offen bleiben, wenn die Installation an der Wand entlang läuft, muss aber verschließbar sein, sobald sie die Wand verlässt. Die Unterflurkanalsysteme Chali von PohlCon können diese Anforderung erfüllen und einen normgerechten Zugang zu Strom und Datennetzen bieten.

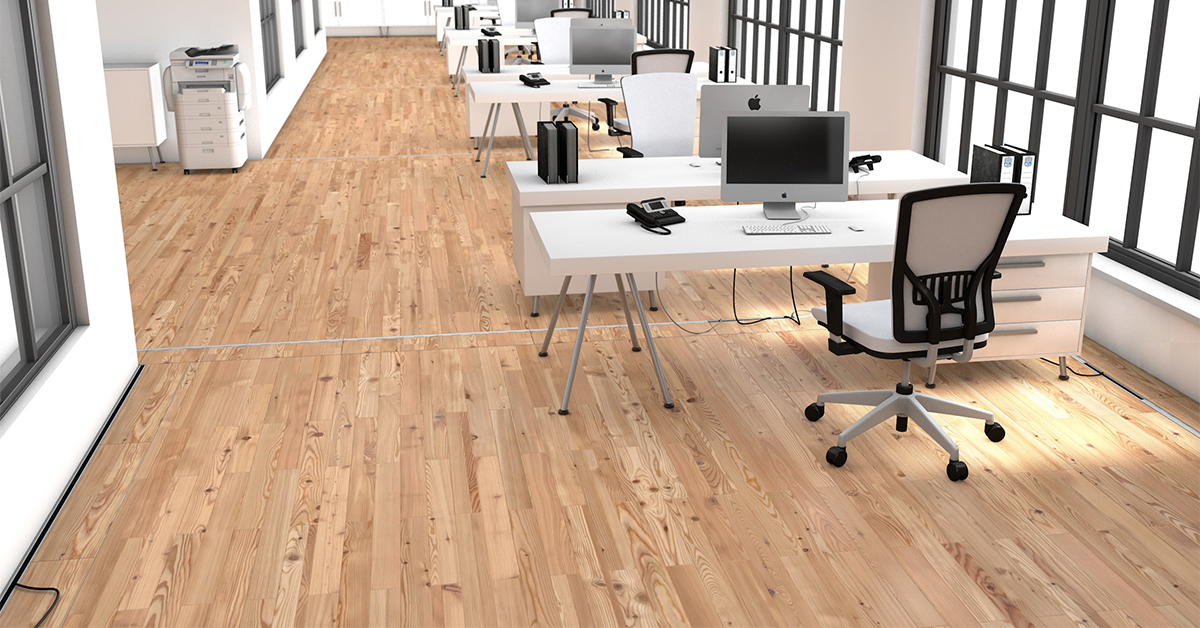

Sollen Bürstenkanalsysteme im Raum umgesetzt werden, ist darauf zu achten, dass diese – wie Chali von PohlCon – verschließbar sind. (Bild: PohlCon)

Die Norm DIN EN IEC 61084 Teil 2-2 befasst sich mit den besonderen Anforderungen von Installationskanalsystemen für die Montage unter-, aufflur und bodenbündig. Die Normenreihe DIN EN IEC 61084 entspricht weitgehend der zuvor gültigen Normenreihe DIN EN 50085. Beide Normen sind vorerst parallel gültig: Die Normenreihe DIN EN 50085 wird erst nach fünfjähriger Übergangszeit zurückgezogen.

Eine wichtige Änderung der Normenreihe EN 61084 betrifft die sogenannten Service Units, die einen Zugang zu Steckdosen bieten. In der bisherigen Kommunikation galt das ausschließlich für Bodenauslassdosen.

Auch Bürstenkanäle sind Service Units

Mit der Änderung in der Normenreihe werden mit dem Begriff der Service Units nun auch estrichbündige Bürstenkanäle beschrieben. Es muss jedoch zwischen offenen estrichbündigen Kanälen mit Bürstenleiste und abdeckbaren estrichbündigen Bürstenkanälen unterschieden werden. Gemäß der Normanpassung ist es normkonform, offene Bürstenkanäle zu planen und zu verbauen, wenn die Öffnung im Bereich der Wand, maximal 30 mm von dieser entfernt, eingesetzt wird. Der Einsatz ist nicht normkonform, wenn die Bürste nicht zur Wand, sondern in den Raum ausgerichtet ist.

Normgerechte Lösung für Systeme im Raum

Die Verlegeart im Raum muss weiterhin gemäß den Regelungen der DIN EN 50085 erfolgen. So sollen Elektroinstallationskanalsysteme im ungenutzten Zustand mindestens die Schutzart IP20 erfüllen und nicht genutzte Öffnungen verschlossen sein. Bei der Planung und dem Einsatz von Bürstenkanalsystemen ist zu beachten, dass diese nur dann der Norm entsprechen, wenn die Öffnungen abdeckbar konstruiert sind. Die Konstruktion des estrichbündigen Bürstenkanals Chali basiert auf diesem Prinzip. Im ungenutzten Zustand sichert eine Kabelauslassklappe, die der Schutzart IP30 entspricht, die Büstenleiste. Bei der Ausführung von Kabeln wird die Kabelauslassklappe bündig versenkt. Auch die Planung und Montage von Bürstenkanälen quer durch den Raum sei normkonform.

Weitere Informationen können per E-Mail an PohlCon GmbH angefordert werden.
