Allplan veröffentlicht Bridge 2019 für die parametrische Brückenplanung

(19.10.2018) Allplan hat seine neue Bridge-Version vorgestellt. Mit der BIM-Software lassen sich auch komplexe Geometrien mit hohem Detaillierungsgrad erstellen. Die neue Version enthält neben diversen Detailverbesserungen spezielle Funktionen zur Erfassung von Spanngliedern und für die Planung des Spannvorgangs.

„Vorgespannte Brücken sind weit verbreitet unter den Betonbrücken. Insbesondere der nachträgliche Verbund stellt hohe Anforderungen an die Modellierung und den Bauablauf. Die korrekte Berücksichtigung von Spanngliedern und Hüllrohren ist eine zentrale Anforderung an jede BIM-Lösung für den Brückenbau. Aus diesem Grund haben wir den Schwerpunkt der neuen Version von Allplan Bridge auf eine Funktionalität zur parametrischen Planung von Spanngliedern gelegt“, erklärt Vanja Samec, Geschäftsführerin von Allplan Infrastructure.

Vorspannung leicht gemacht

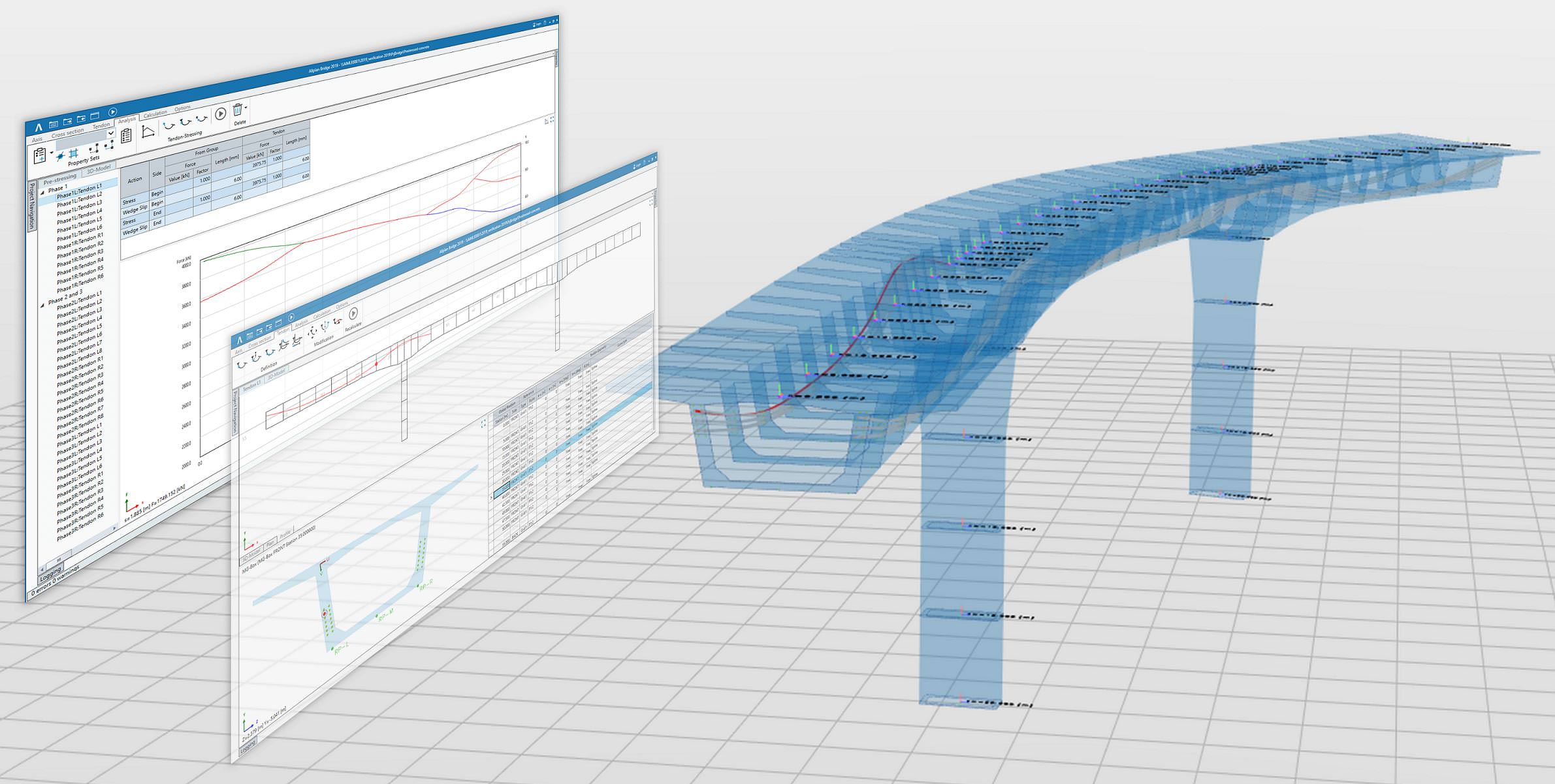

Mit Bridge 2019 lässt sich eine Vielzahl von Spannkabeltypen modellieren: mit sofortigem und nachträglichem Verbund, intern und extern, längs, quer und vertikal, sowie auch mit nicht standardisierter Geometrie. Auf Basis von benutzerdefinierten 3D-Ka­belpunkten lässt sich auch die Geometrie eines Spannkabels entlang der Brückenkonstruktion automatisch generieren. Jeder 3D-Punkt wird durch die Position entlang der Achse und Position im Querschnitt mit Bezug auf einen Referenzpunkt festgelegt. Zusätzlich lassen sich Winkel und Radius in Grund- und Aufriss vorgeben. Ausgewählte Parameter können dabei variabel definiert werden. Und bei der Detailberechnung des Spannkabelverlaufs werden die variablen Parameter von der Software automatisch so gewählt, dass die Reibungsverluste beim Spannen minimal sind.

Um die Lage des Spannkabels in der Querschnittsebene einfacher festlegen zu können, steht außerdem im Querschnitt ein spezielles Punktraster zur Verfügung. Dieses Punktraster erleichtert das Kopieren und Spiegeln des Spannglieds in Längs- und Querrichtung.

Parametrische Positionierung

Um das Brückenmodell mit weiteren Details wie etwa Lichtmasten oder Ankerkörpern der Vorspannkabel zu ergänzen, können in Allplan Bridge 2019 auch Objekte aus der Allplan Engineering Bibliothek referenziert werden. Dazu werden in Allplan Bridge Referenzpunkte mit Hilfe von Variablen entlang des Brückenverlaufs definiert und über den entsprechenden Namen mit dem Objekt in der Allplan-Bibliothek verknüpft. Bei der Übergabe des parametrischen Modells an Allplan Engineering werden dann an diesen Referenzpunkten die entsprechenden Objekte positioniert. Bei jeder Aktualisierung des Modells wird auch die Position dieser Objekte automatisch angepasst.

Spannvorgänge planen

Für jedes im Modell festgelegtes Spannkabel kann ein Spannvorgang definiert werden. Zur Verfügung stehen die Spannaktionen ...

  • Spannen,
  • Keilschlupf und
  • Nachlassen.

Diese Aktionen können sich auf den Anfang, das Ende oder beide Seiten des Spannkabels gleichzeitig beziehen. Um den Eingabeaufwand gering zu halten, werden typische Spann-Sequenzen als „Spanngruppen“ unter einem benutzerdefinierten Namen festgelegt. Per Drag&Drop werden die Spannkabel der entsprechenden Gruppe zugeordnet und gemäß der Gruppendefinition automatisch vorgespannt. Zusätzlich lassen sich die Werte für einzelne Spannglieder individuell anpassen.

Weitere Informationen können per E-Mail an Allplan angefordert werden.
