Modernes Aluminiumsystem für Terrassendächer und Carports

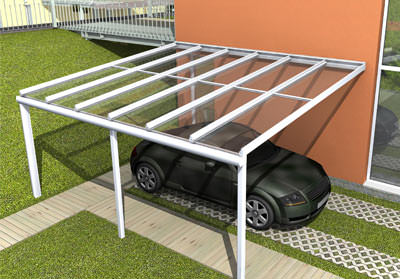

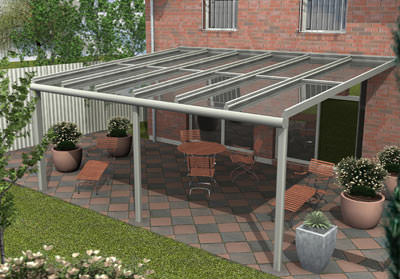

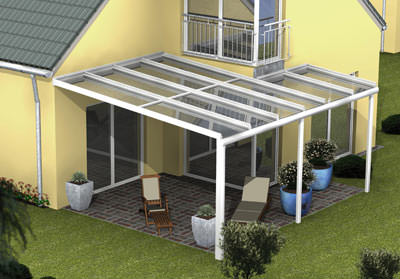

(28.3.2006) Die TC-Softline Profilserie 028 aus dem Systemhaus heroal ist eine ungedämmte Aluminiumkonstruktion. Sie dient dem einfachen Bau von Carports und Terrassendächern. Kennzeichen des Systems sind Dichtigkeit, Windwiderstandseigenschaften und eine Vielzahl der Gestaltungsvarianten. Die Profilserie wurde vom ift in Rosenheim nach DIN EN 12155 auf Schlagregendichtigkeit sowie Widerstand gegen Windlasten nach DIN EN 12179 geprüft.

ungedämmtes Aluminiumsystem für Terrassendächer, Terrassenüberdachung, Carport, Carports, Aluminiumkonstruktion für Terrassendach, Sparren, Verglasung, Glasleisten, Baukastensystem, Sonnenschutzfachbetrieb, Metallbau, Dachkonstruktion

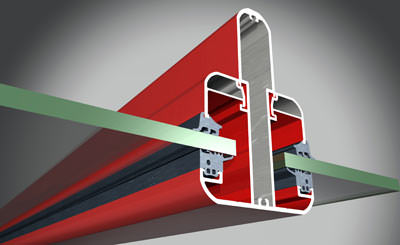

Die TC-Softline Profilserie 028 mit oben liegender Statik ist ein logisch strukturiertes Baukastensystem. Die Ansichtsbreite der Sparren beträgt 75 mm. Das System erlaubt Dachneigungen von 5 bis 20°. Die Verglasung kann 8 bis 32 mm stark sein. Erhöhte Tragfähigkeiten können durch zusätzlichen Einschub handelsüblicher Stahlarmierungen erreicht werden. Bei einer Konstruktion mit zwei Stützen ist damit eine maximale Dachgröße von 5 x 5 Metern möglich. Als wesentliches Kennzeichen der Profilserie betont heroal die "höchste Dichtigkeit", da eine kontrollierte Entwässerung der Sparren und Sprossen durch verschiedene Entwässerungsebenen erfolgt.

Die Profilserie bietet eine Vielzahl von Möglichkeiten der Gestaltung und Ausstattung. So kann das Dach in zwei Varianten ausgeführt werden:

  • Die Grundversion verfügt über einen einfachen Wandanschluss und beinhaltet keine Glasleisten.
  • Die gehobene Version zeichnet sich durch spezielle Dichtungen und abgerundete Glasleisten aus. Den Wandanschluss bildet ein Schwenkprofil.

Im Softline Design erhältlich sind zweiteilige Stützenverkleidungen in zwei verschiedenen Bautiefen, in die die Entwässerung des Daches integriert werden kann. Eine Beleuchtung ist möglich durch Strahler, die mit Hilfe eines unterclipsbaren Zusatzprofils an den Sparren befestigt werden. Dank eines speziellen Rinnenprofils und einem einzelnen Unterzug sind auch Terrassendächer mit Dachüberstand leicht zu realisieren.

Mit der TC-Softline Profilserie 028 erhalten Sonnenschutzfachbetriebe und Metallbauer ein montagefreundliches System. Neuartige Stützenbefestigungen und die Verwendung von Gelenkprofilen lassen ein schnelles Aufstellen der Dachkonstruktion erwarten. Spezielle Halterungen sollen die einfache Montage von Außenbeschattungen nahezu aller Hersteller ermöglichen. Zur Verarbeitung des Systems sind lediglich drei Bohrlehren erforderlich.

Die Fertigung ist mit dem üblichen Maschinenpark eines Sonnenschutzfachbetriebes oder Metallbauers möglich. Nahezu alle Profile sind in mehreren Lagerlängen verfügbar. Dies reduziert den Verschnitt und somit die Kosten für den Verarbeiter. Die Zubehörteile sind in Baugruppen zusammengefasst. In der Farbe RAL 9016 weiß hält heroal das System ständig auf Lager, lieferbar seien aber alle RAL Farben.

heroal bietet seinen Kunden nicht allein das System, sondern auch das darauf zugeschnittene Umfeld. Als Softwareunterstützung stehen zwei Programme zur Verfügung. Das hauseigene heroalSoft 2000 dient zur Auftragseingabe, Kalkulation und Arbeitsvorbereitung. KKP ermöglicht neben diesen Funktionen auch die 3D Visualisierung. So unterstützt die Software jeden Schritt im Prozess vom Verkauf bis zur Arbeitsvorbereitung: Angebotserstellung, Visualisierung, Erarbeitung von Bestellvorschlägen und Längenoptimierung sowie die Erstellung von Daten für die Fertigung mit Stückliste und exakten Zuschnittsmaßen. Für Montage- und Fertigungsschulungen stehen neben einer sehr umfangreichen Printdokumentation entsprechende Videos zur Verfügung.
