Sommer- und winterlicher Wärmeschutz mit transluzenter Wärmedämmung

(16.10.2012) Doppelschaliges U-Profilglas ermöglicht es, architektonisch wirksam Fassaden kostengünstig zu verglasen. Durch den Einsatz einer transluzenten Wärmedämmung (TWD) im Profilglas lässt sich die Fassade zudem den modernen energetischen Anforderungen auf wirtschaftliche Weise anpassen. So geschehen beim neuen Fertigungswerk des Esslinger Automobilzulieferers J. Eberspächer GmbH & Co. KG: Im sächsischen Wilsdruff werden zukünftig ca. 350 Mitarbeiter mit modernster Fertigungstechnologie Abgasanlagen nach der künftigen Euro 6-Norm für Nutzfahrzeuge herstellen und von dort aus LKW-Hersteller europaweit beliefern.

Foto: Egbert Kamprath, Altenberg (alle weiteren Fotos: Manfred Jahreiss)

Das Berliner Architekturbüro DIA179 übersetzte die Anforderungen an Logistik und Produktion des Automobilzulieferers in einen architektonisch anspruchsvollen Entwurf. Ziel war es, neben der Umsetzung der Fertigungsabläufe in eine funktionierende Produktionsstätte für die Mitarbeiter Arbeitsplätze zu schaffen, an denen sie sich wohlfühlen, und die die Modernität des Unternehmens widerspiegelt.

25.000 m² Fläche für Produktion und Logistik

Bild vergrößern

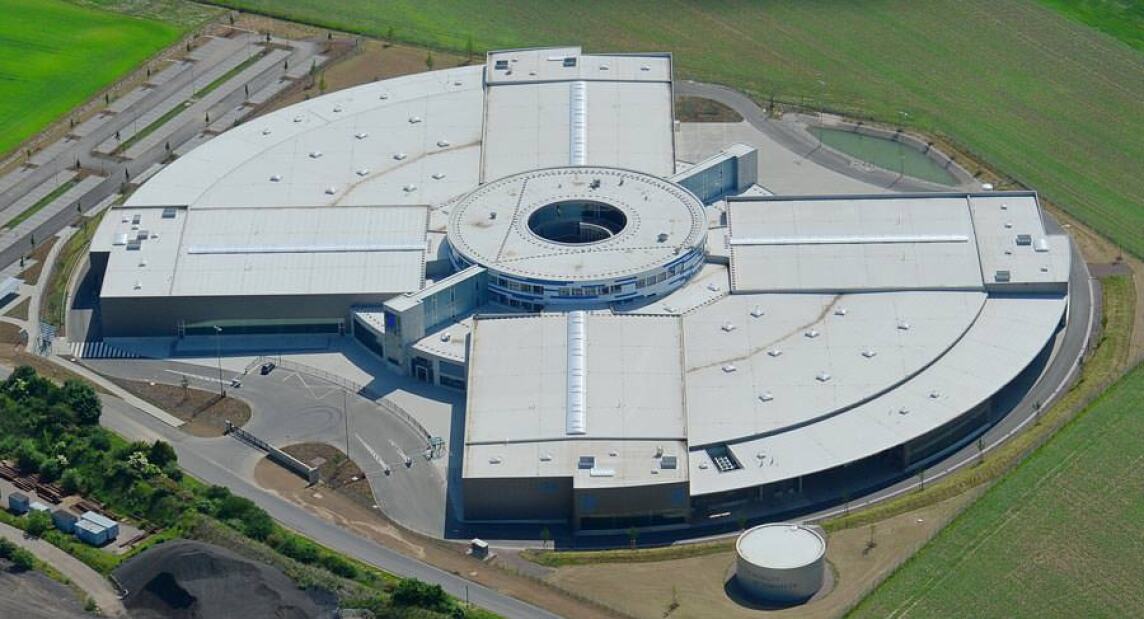

Die von DIA179 in zwei konzentrischen Kreisen mit einem Innenhof geplante Fertigungsstätte liegt idyllisch oberhalb des Elbtales (siehe Google-Maps) und erinnert optisch an ein UFO. Im Mittelpunkt des Erdgeschosses werden die Grundprodukte für die Filter produziert. In den vier angrenzenden - wie Flügel in die Landschaft ragenden und frei über 42,50 Meter spannenden Produktionshallen fertigt Eberspächer auftragsbezogen Abgasanlagen für die jeweiligen LKW-Hersteller.

Kurze Wege, schnelle Erreichbarkeit

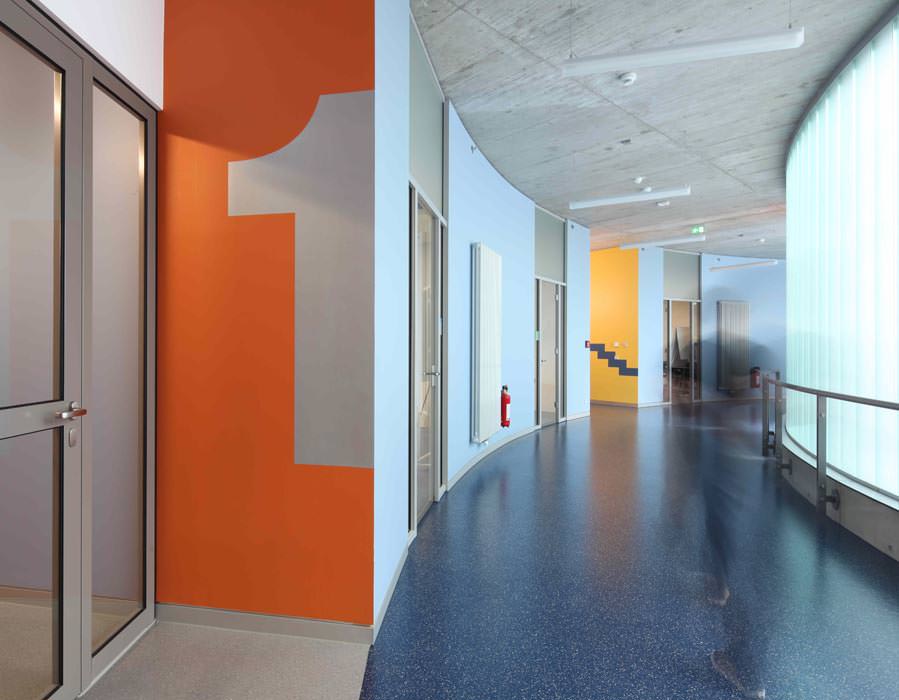

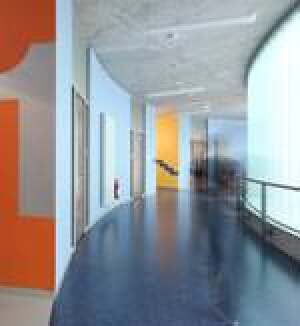

Jede Produktionshalle hat einen eigenen Warenausgang und schließt an den mittleren dreigeschossigen Gebäudekomplex an. Dieser beinhaltet oberhalb der Produktionsebene produktionsnahe Büros mit direktem Sichtkontakt in die Hallen sowie Besprechungs-, Umkleide- und Sozialbereiche. Auch Schulungs- und Konferenzräume und eine große, um den innenliegenden Lichthof gelegene Cafeteria sind hier angeordnet. Von da aus gelangen die Mitarbeiter direkt über je eine zentrale Treppe und einen Aufzug in die einzelnen Hallen. Kurze Wege zeichnen das Bauwerk aus. So benötigen die Mitarbeiter sowohl von den Parkplätzen auf dem Firmengelände als auch von der Bushaltestelle nur wenige Minuten bis hin zum Arbeitsplatz.

Transluzente Wärmedämmung anstatt außenliegendem Sonnenschutz

Für den Einsatz von Profilglasfassaden bei einem Industriebauprojekt sprechen laut Planungsbüro DIA179 sowohl architektonische und als auch preisliche Gründe, denn dieses ist eine ästhetische sowie wirtschaftliche Alternative zu herkömmlichen Fassaden.

Bild vergrößern

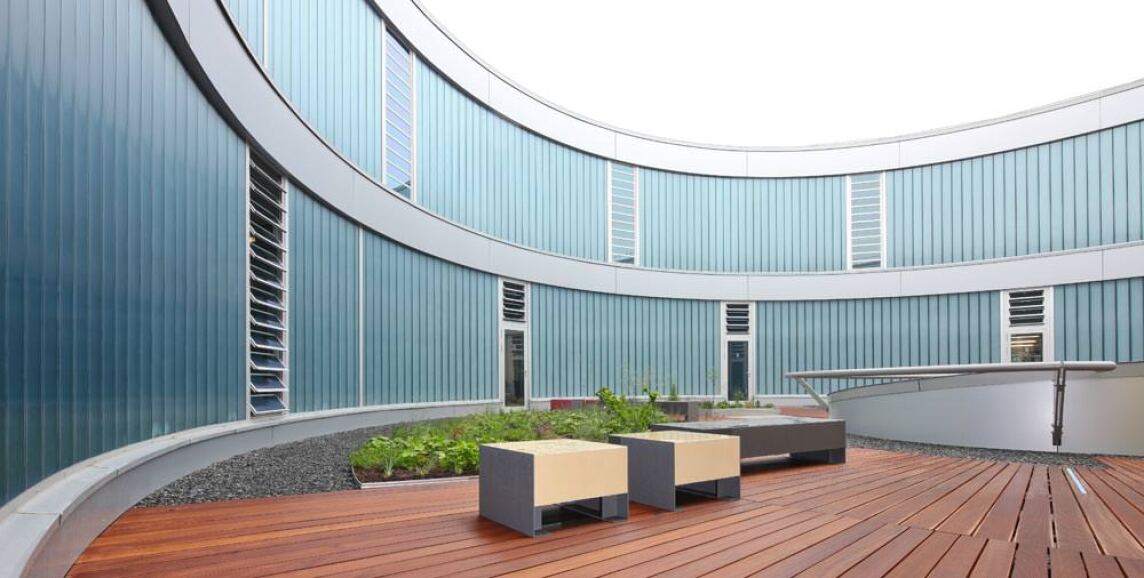

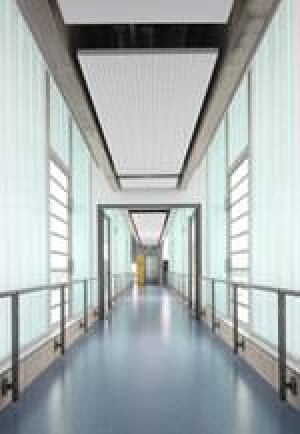

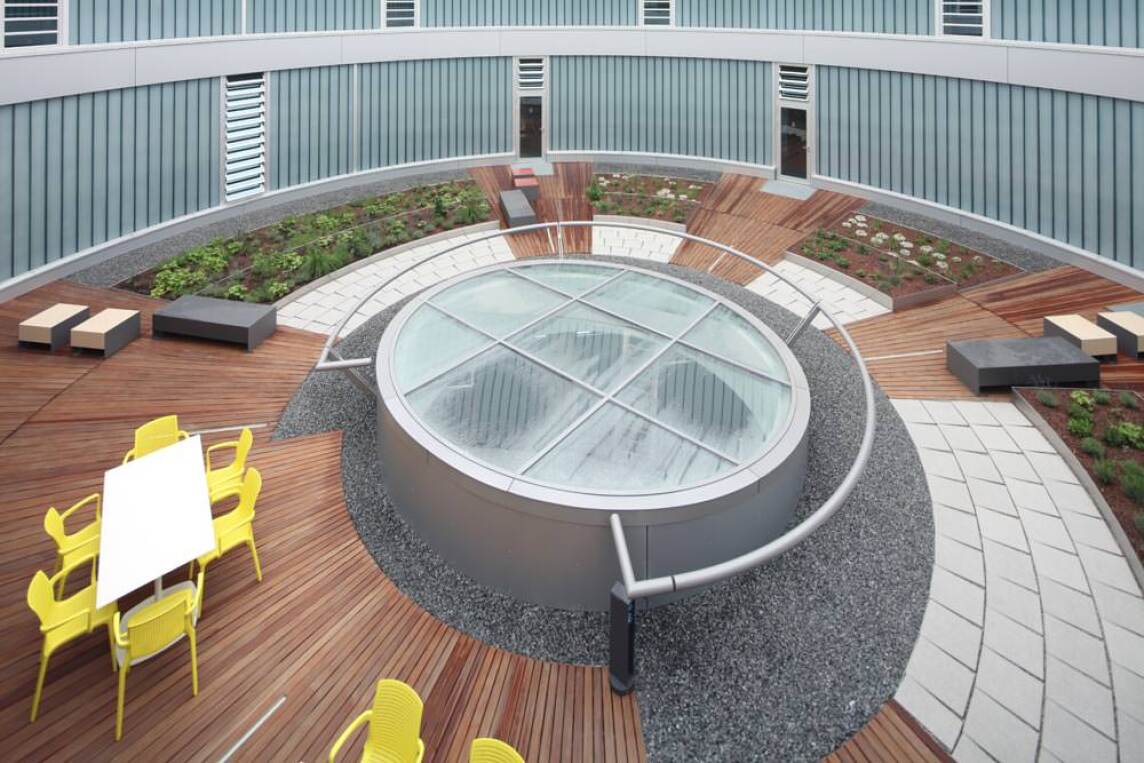

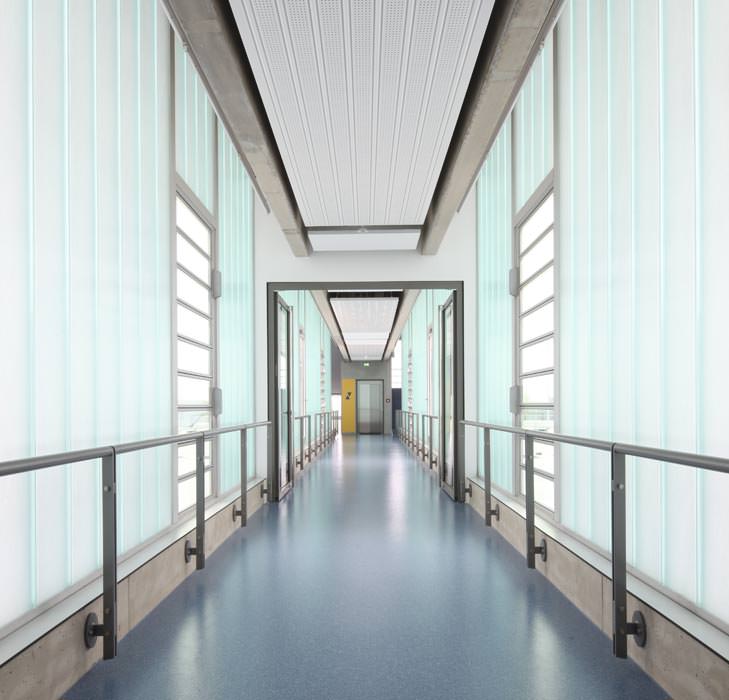

Die verglasten Flächen in den Innenrundungen im Lichthof wie auch die der Treppenhäuser und Fluchtstege bringen Licht in die Räumlichkeiten. Das Problem bei großen Glasflächen ist allerdings der sommerliche und winterliche Wärmeschutz - zumal auf eine technisch aufwändige Verschattungsanlage verzichtet werden sollte. Um daher den Wärmeschutz zu realisieren und gleichzeitig der Energieeinsparverordnung zu entsprechen, entschied man sich für Timax GL-PlusF der Bielefelder Wacotech GmbH & Co. KG als Einlage für die Profilglas-Elemente.

Im Gegensatz zu Glasfassaden in Pfosten/Riegel-Konstruktion können mit einer transluzenten Wärmedämmung im Profilglas Fensterräume ohne Rastermaß in beliebigen Längen endlos und in einer Höhe bis max. sechs Metern ausgefüllt werden. Das licht-streuende Glasgespinst TIMax GL-PlusF weist gegenüber der Standardvariante TIMax GL eine höhere Dichte auf, hat abhängig von dem verwendeten Profilglastyp einen Wärmedurchgangskoeffizient von bis zu U_g = 1,2 W/m²K (siehe Datenblatt) und wird stärker als die Standardvariante (siehe Datenblatt) komprimiert. Daraus resultieren Verbesserungen beim Wärmeschutz sowie Sonnenschutz.

Das Glasgespinst, das die bauphysikalischen Werte der Glasfassade deutlich verbessert, wird in doppelschaligem Profilglas eingesetzt und füllt den Glaszwischenraum vollständig aus. TIMax GL-PlusF ist temperaturstabil bis 100°C und unempfindlich gegenüber Feuchtigkeit. Das UV- und formstabile aber flexible Glasgespinst streut das einfallende Licht und leuchtet den Raum nahezu schlagschattenfrei aus. Direkte Sonneneinstrahlung und eine damit einhergehende Blendwirkung werden verhindert.

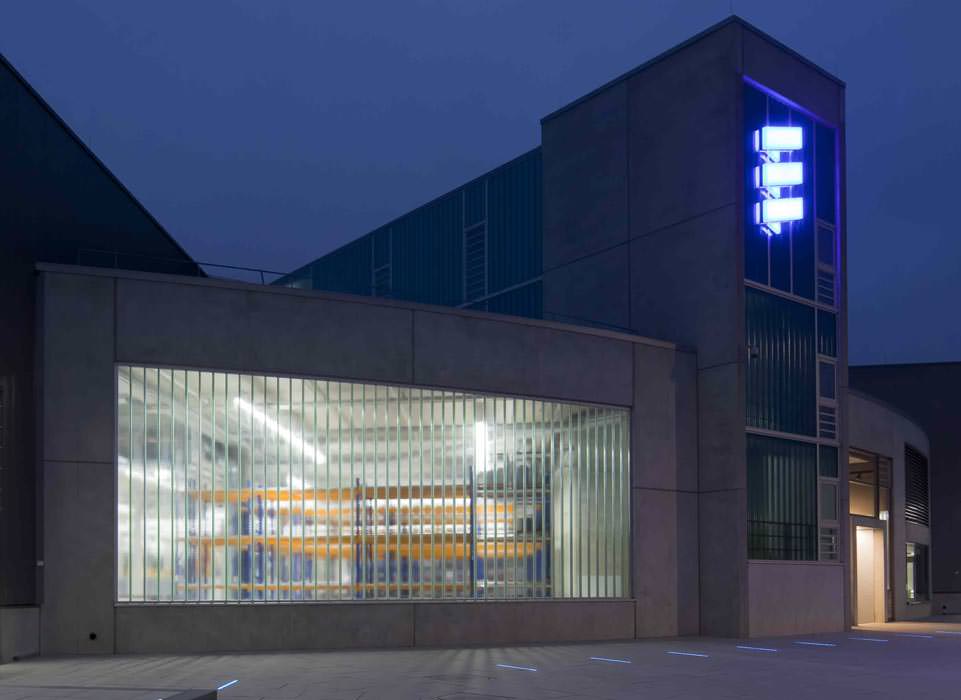

Bild vergrößern (Profilglas hier ohne TIMax-Einlage)

Das Material TIMax GL-PlusF besteht aus sehr dünnen, gesponnenen Glasfasern, die mit einem lichtstabilen Binder versehen und zu einem leichten und lichtdurchlässigen Gespinst verwoben sind. Durch die eingeschlossene, stehende Luft wird die wärmedämmende Wirkung erreicht und zugleich bei guter Lichtdurchlässigkeit eine starke Lichtstreuung erzielt, was zu einer schlagschattenfreien Verteilung des einfallenden Lichtes führt und Schutz vor sommerlicher Überhitzung bietet. So kann mit TIMax GL-PlusF im Profilglas eine Verbesserung des g-Wertes auf 0,25 erreicht werden.

Bautafel:

Baujahr: April 2011/ Anfang 2012
Bruttogeschossfläche: 32.500 m²
Umbauter Raum: 246.750 m³
Nutzfläche gesamt: 28.035 m²
Glastyp: ca. 5.000 m² Pilkington Profilit K25/60/7 Klar, Slim Line sowie mit „Plus 1,7“-(Wärmeschutz) und „Amethyst“-Beschichtung
TIMax GL-PlusF: ca. 775 m²
Bauherr und Nutzer: Eberspächer Exhaust Technology Wilsdruff GmbH & Co. KG, Wilsdruff
Generalplaner: DIA 179 german industry architecture GmbH, Berlin
Glashersteller: Bauglasindustrie GmbH (Pilkington), Schmelz
Industriebauglas: Rieser Glasbau GmbH & Co. Montage-KG, Nördlingen,
Transluzente Wärmedämmung: WACOTECH GmbH & Co.KG,, Bielefeld
