R&M steigert Packungsdichte der LAN-Verkabelung auf die Hutschiene

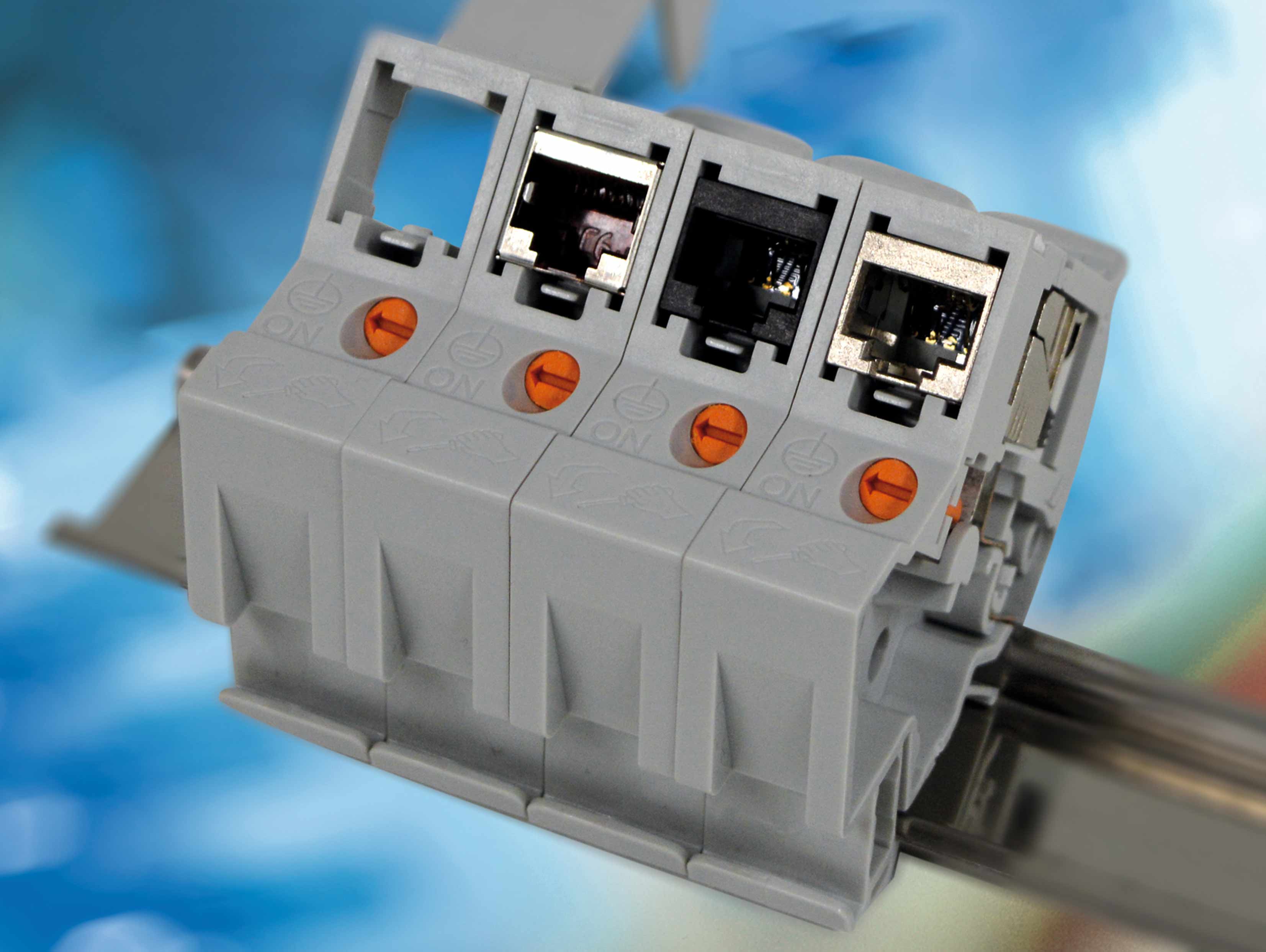

(2.7.2018) R&M, weltweit tätiger Entwickler und Anbieter von Verkabelungssystemen für hochwertige Netzwerkinfrastrukturen, unterstützt die hoch verdichtete LAN-Verkabelung auf Hutschienen mit dem neuen schlanken DIN Rail-Adapter DRM45 1TE. Er entspricht mit 18 mm Breite einer Teilungseinheit (1 TE bzw. 1 HP = horizontal pitch), dem typischen Rastmass auf 35-mm-Standard-nHutschienen.

In kleinen (Unter-)Verteilern in Industrie-, Zweck- und Wohngebäude müssen zunehmend auch RJ45-Netzwerkanschlüsse untergebracht werden. Sie werden u.a. für das lokale IP-Netzwerk, das Internet of Things (IoT), Industrial Ethernet und die Steuerung von Smart Buildings benötigt. In diesen Fällen dient oft die 35-mm-Hutschiene als Installationsplattform.

Diesem Bedarf folgend hat R&M den schlanken Adapter DRM45 1TE entwickelt. Ins Gehäuse passen ...

  • die RJ45-Kupfermodule Kat. 6A EL und Kat. 6A ISO sowie Kat. 6A Koppler in geschirmter und ungeschirmter Ausführung und
  • bei Glasfaser-Verkabelung LC-duplex- und SC-simplex-Anschlüsse.

Die Adapter lassen sich mit wenigen Handgriffen in die Hutschiene einrasten und herausnehmen. Ebenso einfach werden die Kupfer- und Glasfaser-Kupplungen eingeschoben, eingerastet und bei Bedarf ausgetauscht oder demontiert:

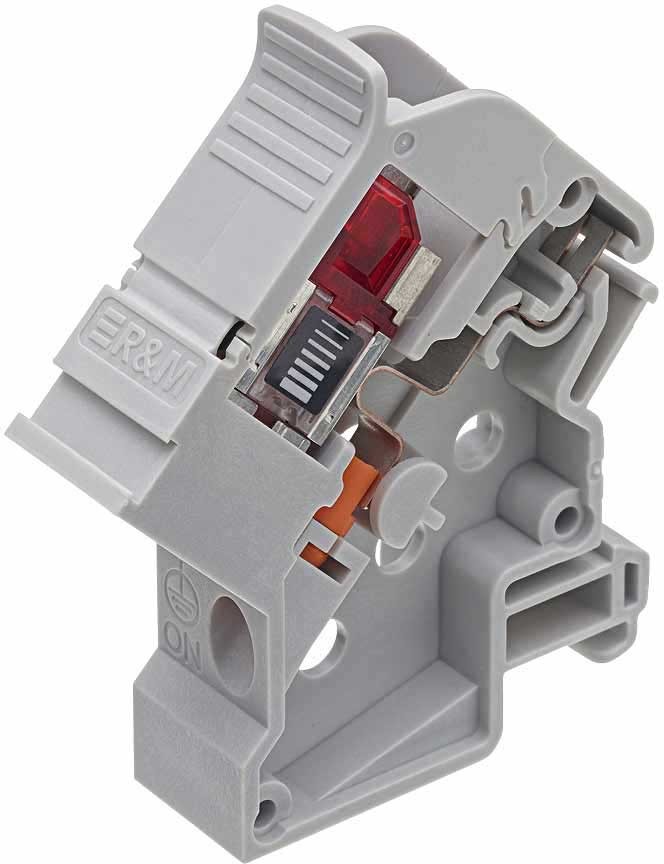

Der frontseitige Zugriff auf die Steckverbindungen bleibt auch bei hoher Packungsdichte möglich. Die integrierte Feder für die Erdung lässt sich ebenfalls frontseitig aktivieren oder deaktivieren. Ein Scharnier verbindet den Staubschutzdeckel mit dem Adapter. So kann der Deckel nicht verloren gehen. Neun Deckel-Farben stehen zur Wahl, um Netzwerkdienste zu kennzeichnen. Ist der Adapter außer Betrieb, wird der Staubschutz mit einem Handgriff geschlossen. Das Beschriftungsfenster ist ebenfalls über die Frontseite zugänglich. Die Labels lassen sich per Hand oder Drucker beschriften.

Weitere Informationen zum DIN Rail-Adapter DRM45 1TE können per E-Mail an Reichle & De-Massari angefordert werden.
