Neue Sequenzerbox von Kaut für Luft/Luft-Wärmepumpen-Kaskaden von Panasonic

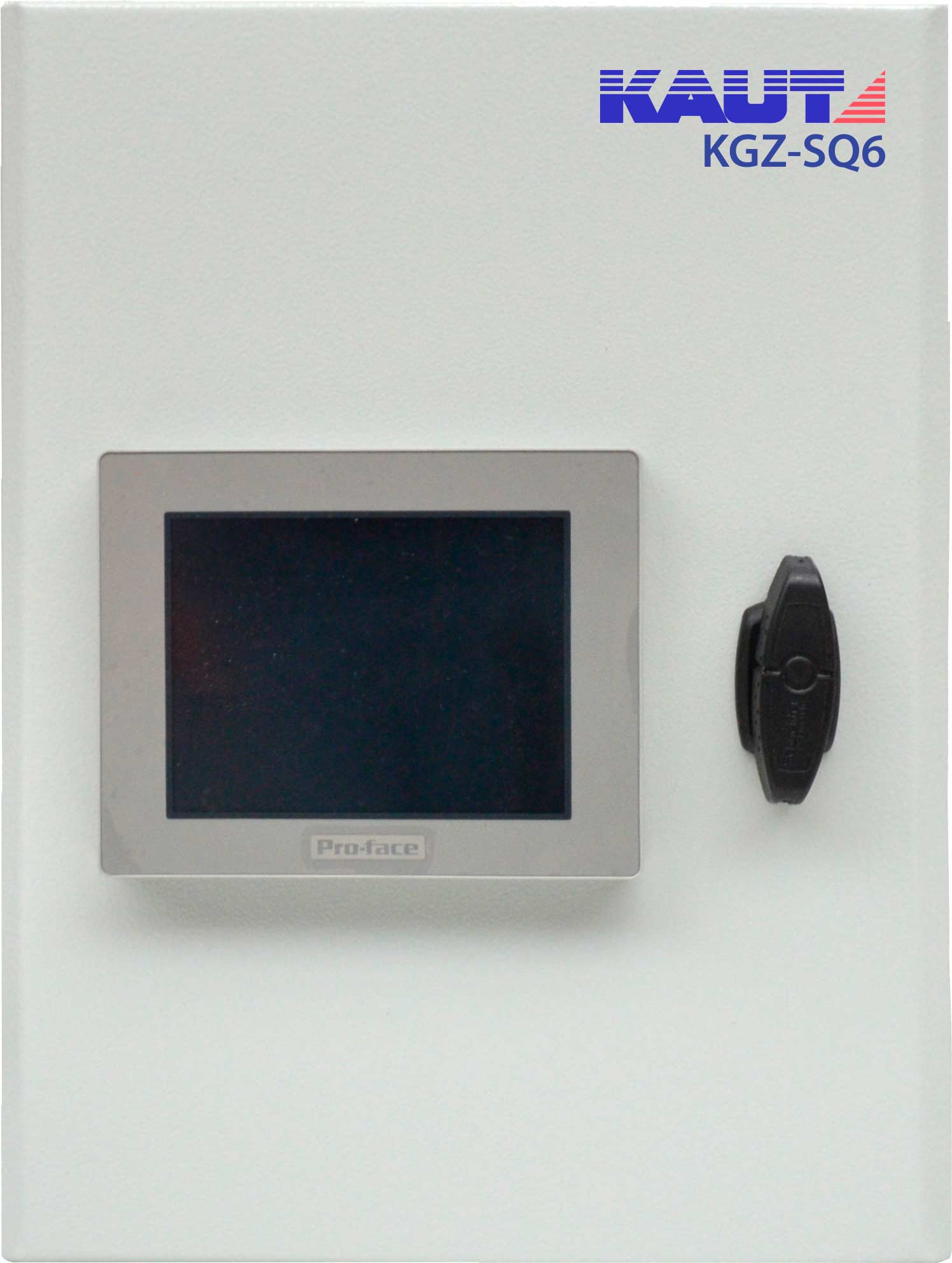

(20.1.2022) Angesichts der steigenden Nachfrage nach kaskadierten Luft/Wasser- und Luft/Luft-Wärmepumpen hat die Alfred Kaut GmbH ihre Sequenzerbox weiterentwickelt. Die überarbeitete Version KGZ-SQ6 für direktverdampfende Klimasysteme von Panasonic wird in einem Stahlkompaktgehäuse mit eingesetztem Touch Screen geliefert und bietet die Möglichkeit, bis zu sechs Systeme parallel zu schalten und in einer Kaskade bedarfsgerecht zu betreiben. Dadurch sind Kaskaden mit bis zu 336 kW Gesamtleistung möglich.

Regelung über Sollwertvorgabe oder Leistungsanforderung

Die Sequenzerboxen lassen sich an Panasonics PACi- oder ECOi-Systeme mit Hilfe der Kaut-Steuereinheit EKFEV 0-10 V anschließen und ermöglichen die Regelung sowohl mittels Sollwertvorgabe als auch mittels Leistungsanforderung:

  • Im ersten Fall erfolgt die Temperatursollwertvorgabe für die Sequenzerbox von extern über ein 0-10 V-Signal. Der angeschlossene Fühler misst dabei die tatsächliche Temperatur und übergibt den Wert an die Box, die in Abhängigkeit von der Differenz zwischen Ist- und Solltemperatur sowie der Zeit zum Erreichen des Sollwertes die Anlagen regelt. Ebenfalls wird automatisch zwischen Kühl- und Heizbetrieb umgeschaltet. Um ein Taktverhalten zu vermeiden, ist eine einstellbare Hysterese vorhanden.
  • Alternativ ist eine Leistungsanforderung einstellbar, die ebenfalls auf einem 0-10 V-Signal basiert und in Abhängigkeit von der anliegenden Spannung einzelne Systeme regelt. Die Moduswahl wird hierbei von extern vorgegeben.

In beiden Regelungsarten ist die Auswahl des ein- oder auszuschaltenden Systems von der Betriebslaufzeit abhängig, wodurch eine gleichmäßige Laufzeit der einzelnen Geräte erreicht wird. Alternativ kann auch eine starre Reihenfolge der ein- und auszuschaltenden Kreise vorgegeben werden. Zusätzlich wird die Betriebssicherheit durch Redundanz mehrerer Anlagen in einem System erhöht.

Weitere Informationen zur Sequenzerbox und zu Luft/Luft-Wärmepumpen-Kas­ka­den können per E-Mail an Kaut bzw. per E-Mail an Panasonic angefordert werden.
