activPilot Topstar-Beschlag von Winkhaus für flächenbündige Holzfenster bis 150 kg



(11.3.2022) Nicht sichtbare Beschlagteile liegen auch bei Holzfenstern im Trend. Winkhaus bietet hierfür das Beschlagsystem activPilot Topstar. Damit sind auch sehr große und schwere Fenster mit max. 150 kg Flügelgewicht realisierbar. Die hohe Tragfähigkeit wird mit einer speziellen Zugstangentechnik realisiert. Sie soll außerdem das Handling im Werk und auf der Baustelle erleichtern.

Das Wirkprinzip der Zugstange ähnelt dem der Flügellagerschiene von Winkhaus, die Fensterprofis seit Jahren die Montage des vollverdeckt liegenden Beschlags activPilot Select an großen Elementen erleichtert - siehe beispielsweise Beitrag „Vollverdeckter Drehkippbeschlag bis 150 kg von Winkhaus“ vom 25.3.2009.

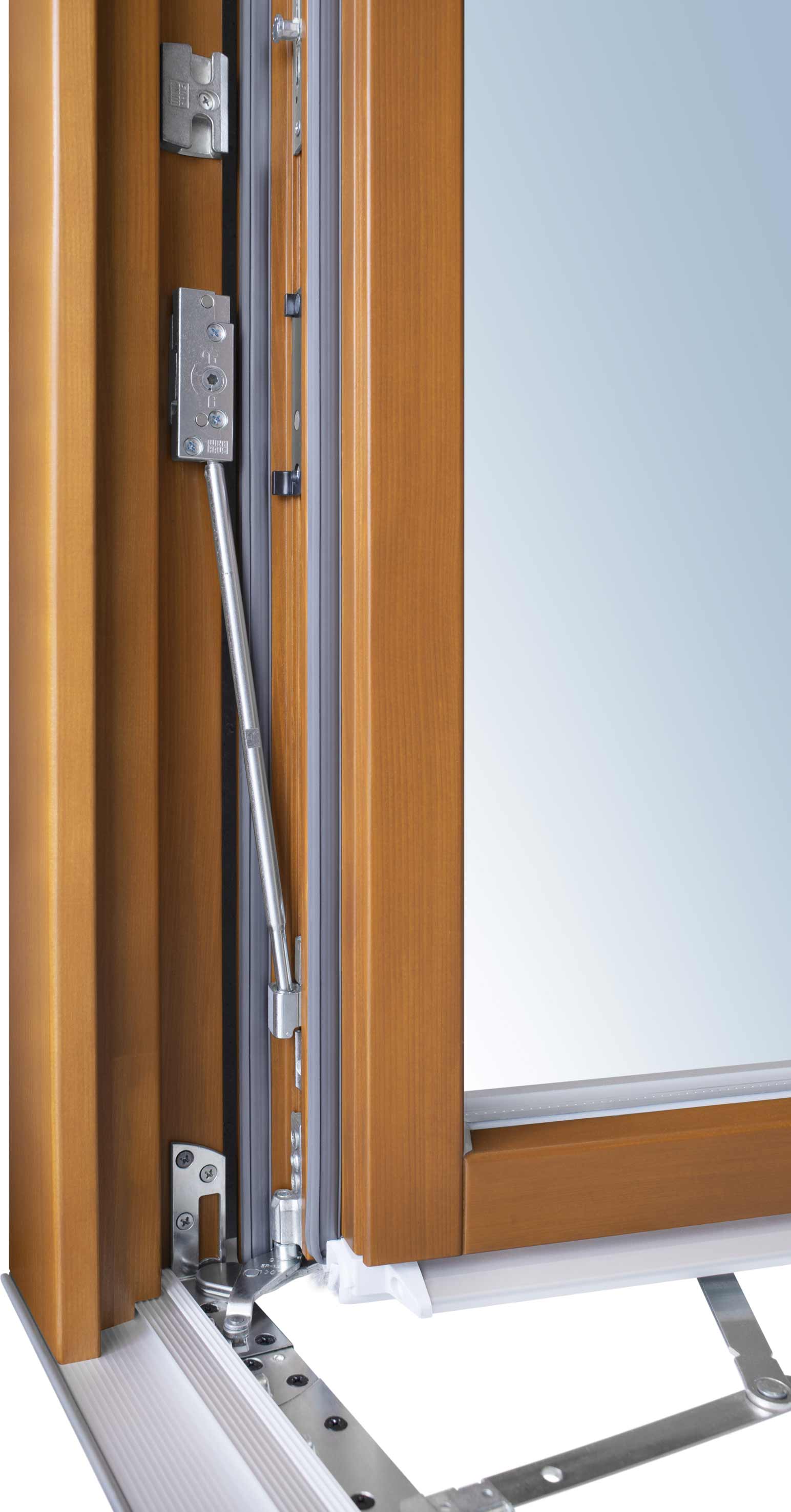

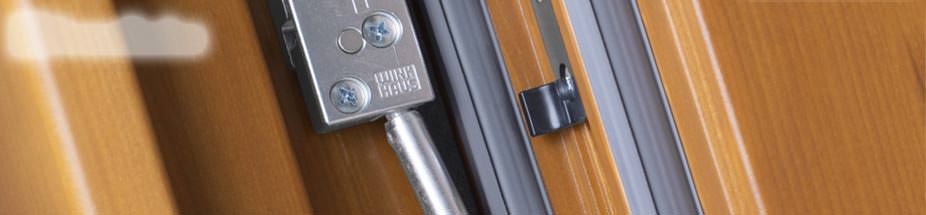

Die Zugstange wird an der Bandseite angebracht und leitet das Flügelgewicht sicher in den Pfosten des Rahmens ab. Beim Drehöffnen hebt sich der Fensterflügel zudem leicht an, um Ecklager und andere Bauteile zu entlasten. Die Zugstange vergrößert zugleich die Einsatzbereiche des Beschlags activPilot Topstar: Fenstertüren mit barrierefreien Bodenschwellen gehören zum Beispiel zum neuen Anwendungsspektrum. In diesem Segment ist mit wachsender Nachfrage zu rechnen - zumal die Bauelemente dank activPilot Topstar sogar innen flächenbündig gestaltet werden können.

Darüber hinaus erleichtert die Zugstange die Montage, weil sich Flügel und Rahmen „fast von selbst finden“ - so Winkhaus: Der Fensterbauer setzt den Flügel wie gewohnt in den Rahmen. Da die Zugstange selbstarretierend ist, soll sie nahezu automatisch das entsprechende Rahmenteil finden - und verbindet sich selbständig. Der sonst übliche Balanceakt beim Einhängen der Lastabtragung entfällt demnach. Das vermeidet auch eine etwaige Beschädigung der Tragarme des Ecklagers. Sobald das Fenster nach dem Einhängen einmal geöffnet wird, kann die Sicherung der Zugstange aktiviert werden und das System arbeitet gewohnt komfortabel und zuverlässig.

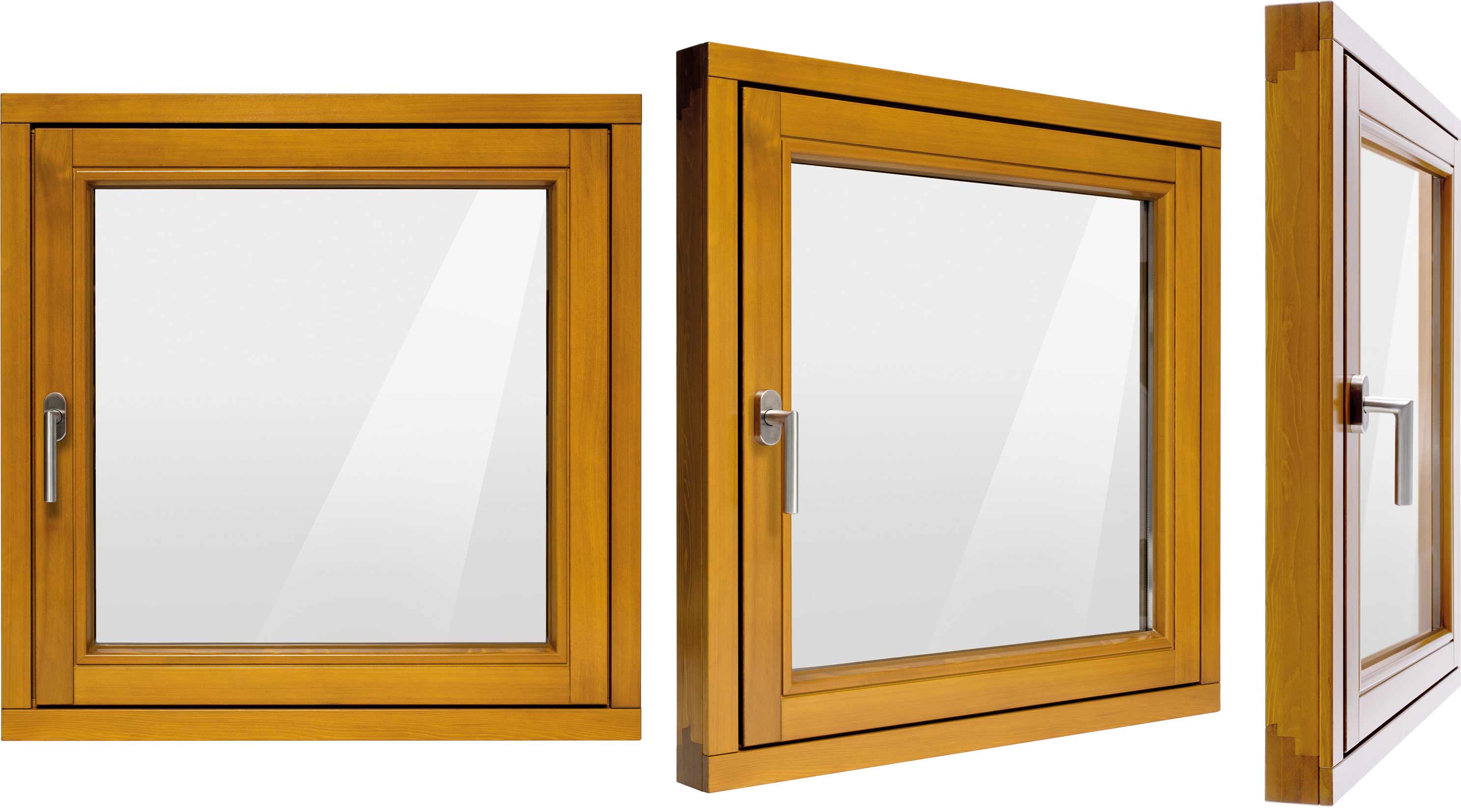

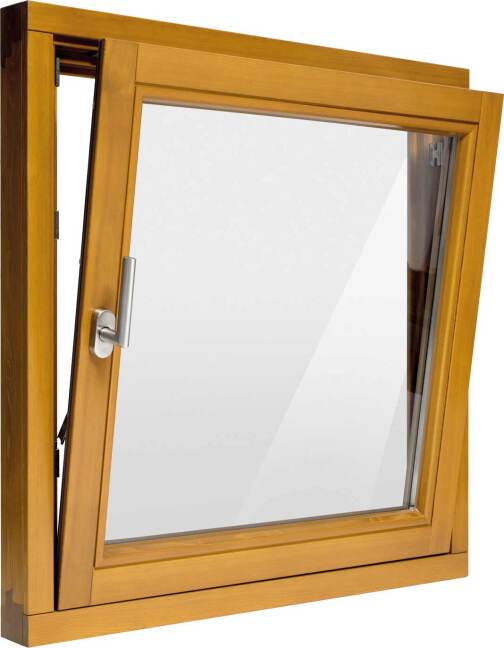

Durch die nach innen laufende Bewegungskinematik von activPilot Topstar ist es möglich, innen flächenbündige Holzfenster mit schmalen Schattenfugen ab 4 mm herzustellen. Der vollverdeckt liegende Drehkipp-Beschlag trägt mit Zugstange Fensterflügel bis 150 kg Gewicht - ohne sind es 130 kg. Dank der stabilen Beschlagskomponenten aus Stahl mit hoher Festigkeit gelingt dies ohne weitere Zusatzbauteile. Hochfeste Stahlbleche an sensiblen Reibflächen sollen außerdem den Verschleiß vermindern und damit die Lebensdauer der Lagerteile verbessern.

Entsprechend dem Winkhaus-Baukastenprinzip fügt sich der Beschlag in das Modulsystem des Herstellers ein. Ecklager, Schere und Flügellager von activPilot Topstar werden zusammen mit den Oberschienen von activPilot Select montiert. Das vereinfacht die Lagerhaltung.

Weitere Informationen zu activPilot Topstar können per E-Mail an Winkhaus angefordert werden.
