Erweiterung der Tate Modern von Herzog & de Meuron als perforierte Backsteinhaut

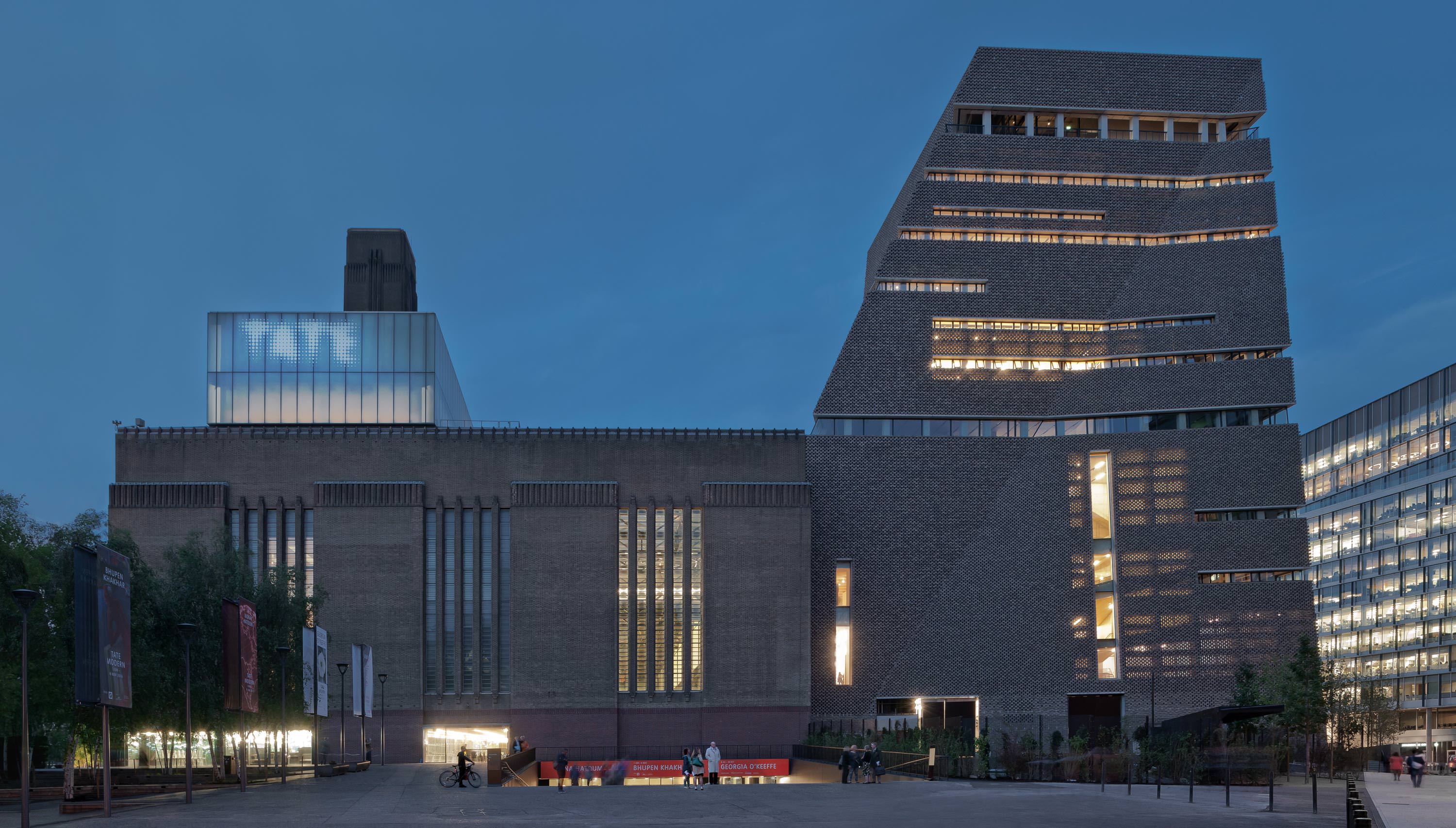

(7.8.2017) Ein gefalteter und verdrehter Pyramidenstumpf der Basler Architekten Herzog & de Meuron ergänzt das Kraftwerk Bankside am Südufer der Themse (siehe Google-Maps und/oder Bing-Maps), in dem seit dem Jahr 2000 die Tate Modern untergebracht ist. Das perforierte Klinkerkleid des Neubaus verbindet nicht nur materialästhetisch die unterschiedlichen Baukörper miteinander, sondern verleiht der Gebäudehülle eine besondere Plastizität und ermöglicht nachts eine aufmerksamkeitsstarke Illumination (Bild).


alle Fotos © Anke Müllerklein (siehe auch Google-Street-View)

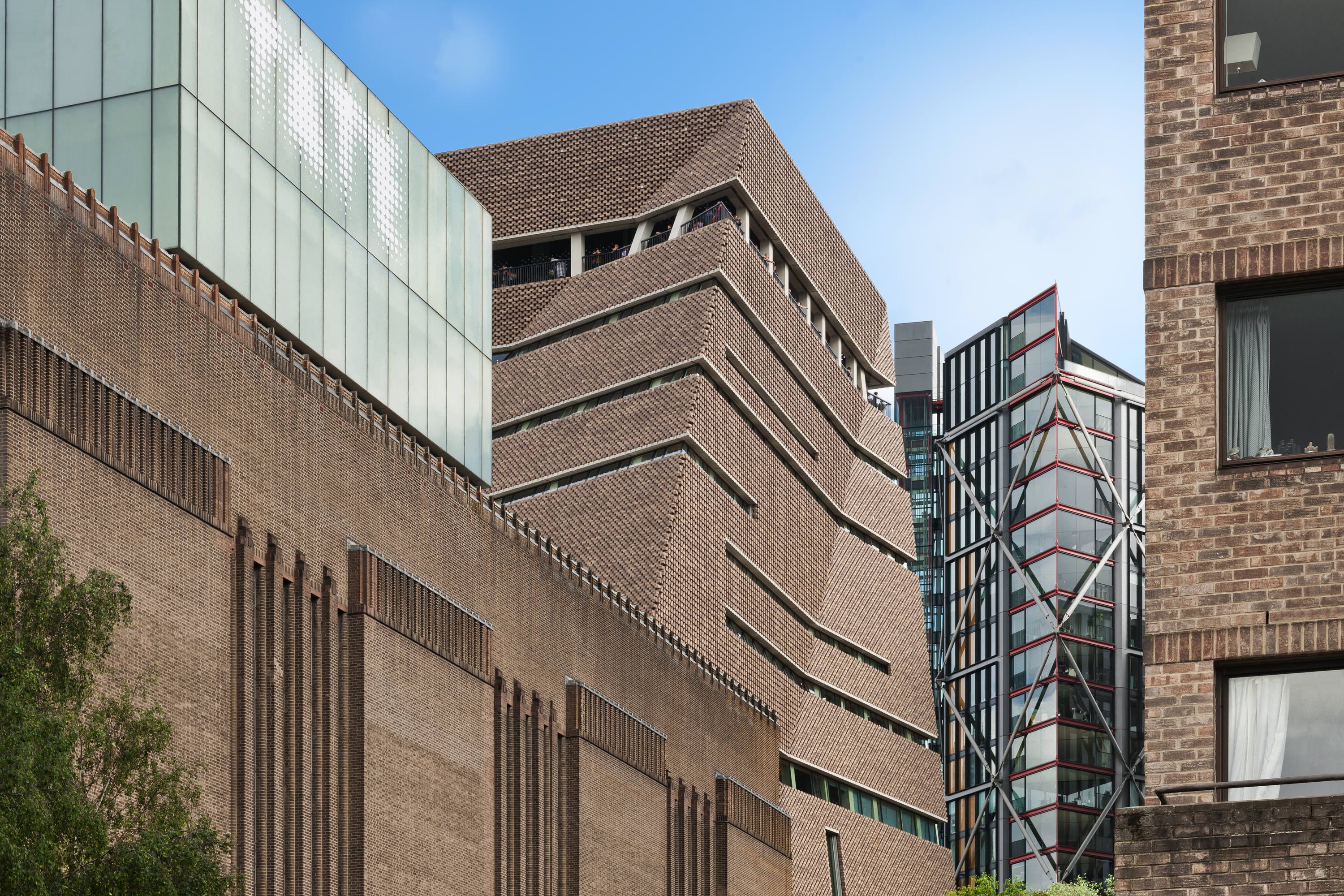

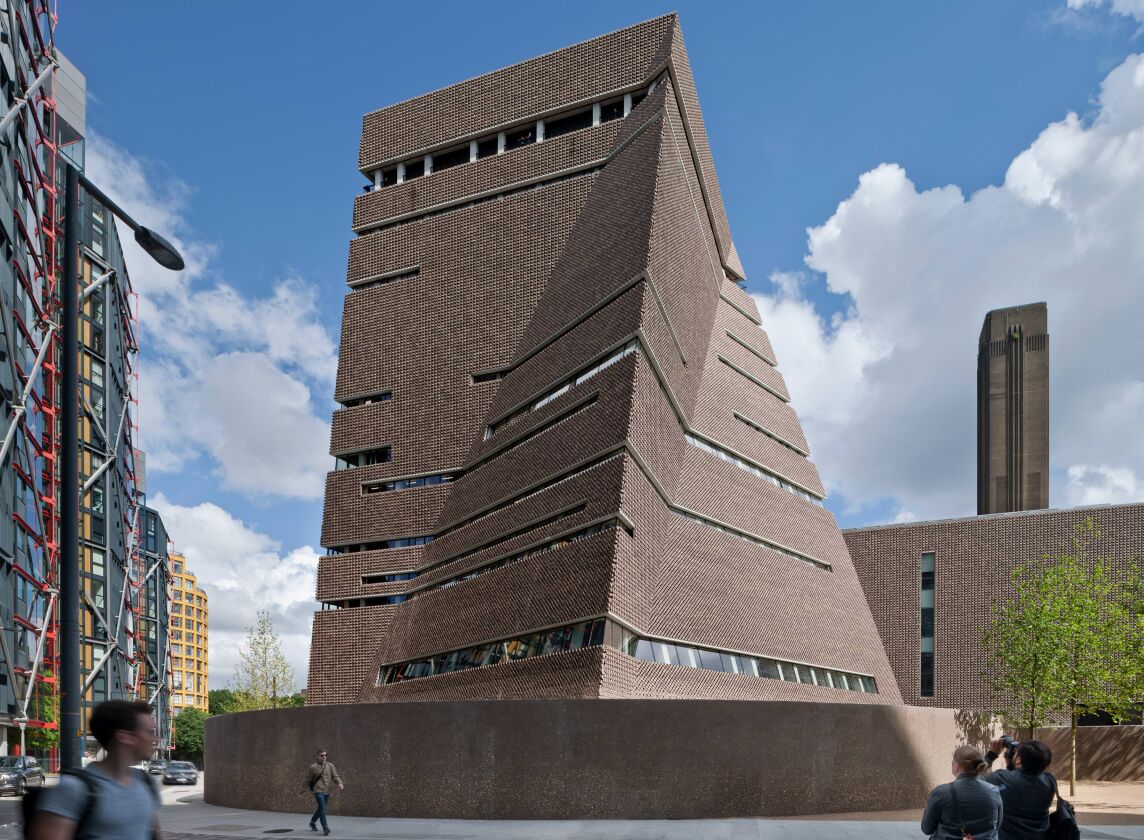

Mit der Eröffnung des Erweiterungsbaus, dem sogenannten Switch House, besitzt die Tate Gallery of Modern Art, eines der wichtigsten Museen für moderne und zeitgenössische Kunst in Europa, 60% mehr Fläche für Performances, Installationen und interaktive Lernprogramme. Auf einer dreieckigen Grundfläche erhebt sich das 64 Meter hohe Gebäude das spannungsvoll nach innen abknickt und so immer wieder neue interessante Blickachsen eröffnet. Herzog & de Meuron, die schon für den Umbau des Haupthauses - Boiler House - zuständig waren, versammeln auf insgesamt elf Ebenen 9.000 m² ...

  • Ausstellungsfläche,

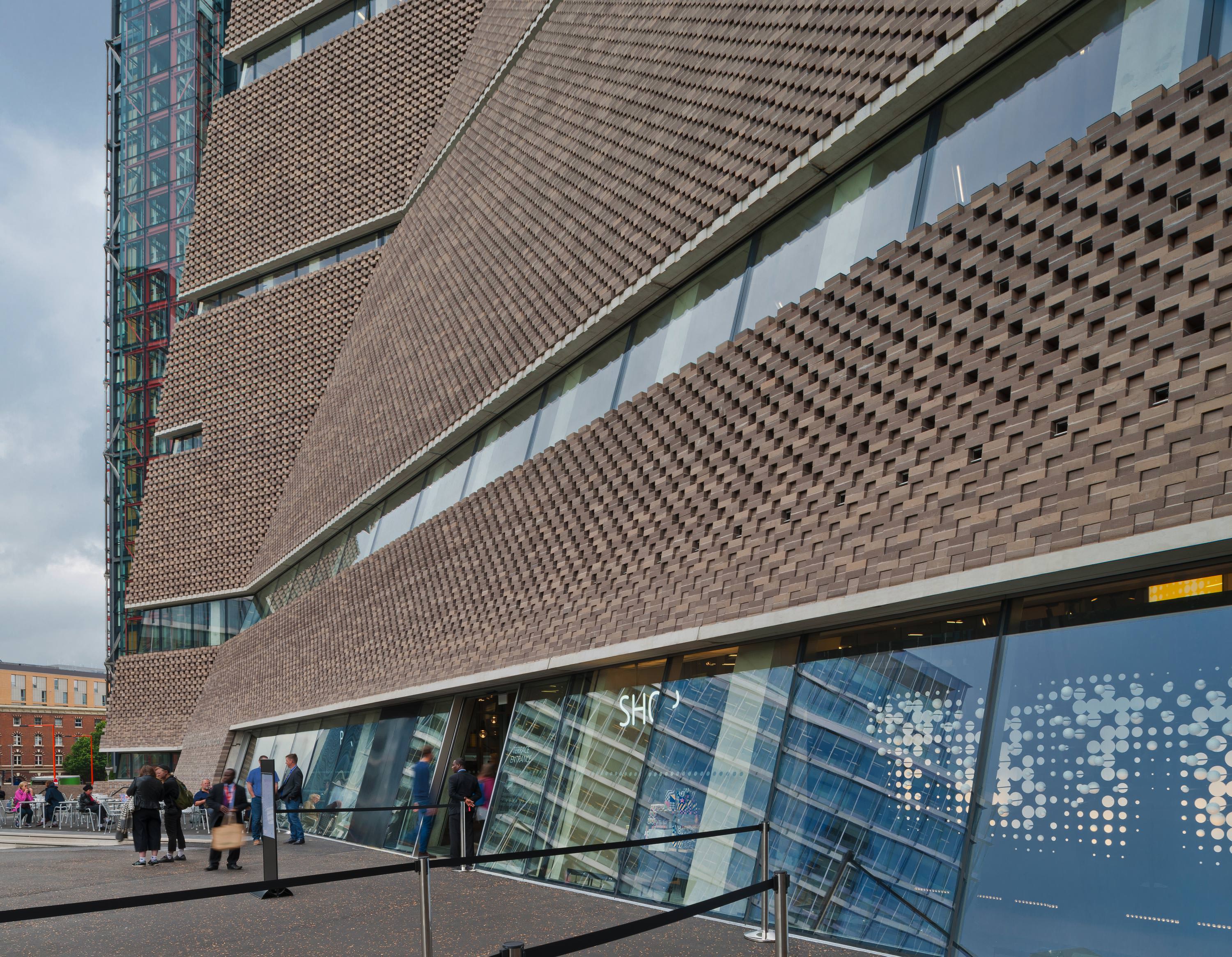

  • ein Café und einen Buchladen im Eingangsbereich - der zugleich Schnittstelle zur Turbinenhalle im Boiler House ist -,
  • Eventflächen.
  • Aufenthaltsbereiche für Tate-Mitglieder und -Mitarbeiter sowie
  • ein Restaurant und
  • ganz oben die Aussichtsplattform mit 360°-Panorama auf London.

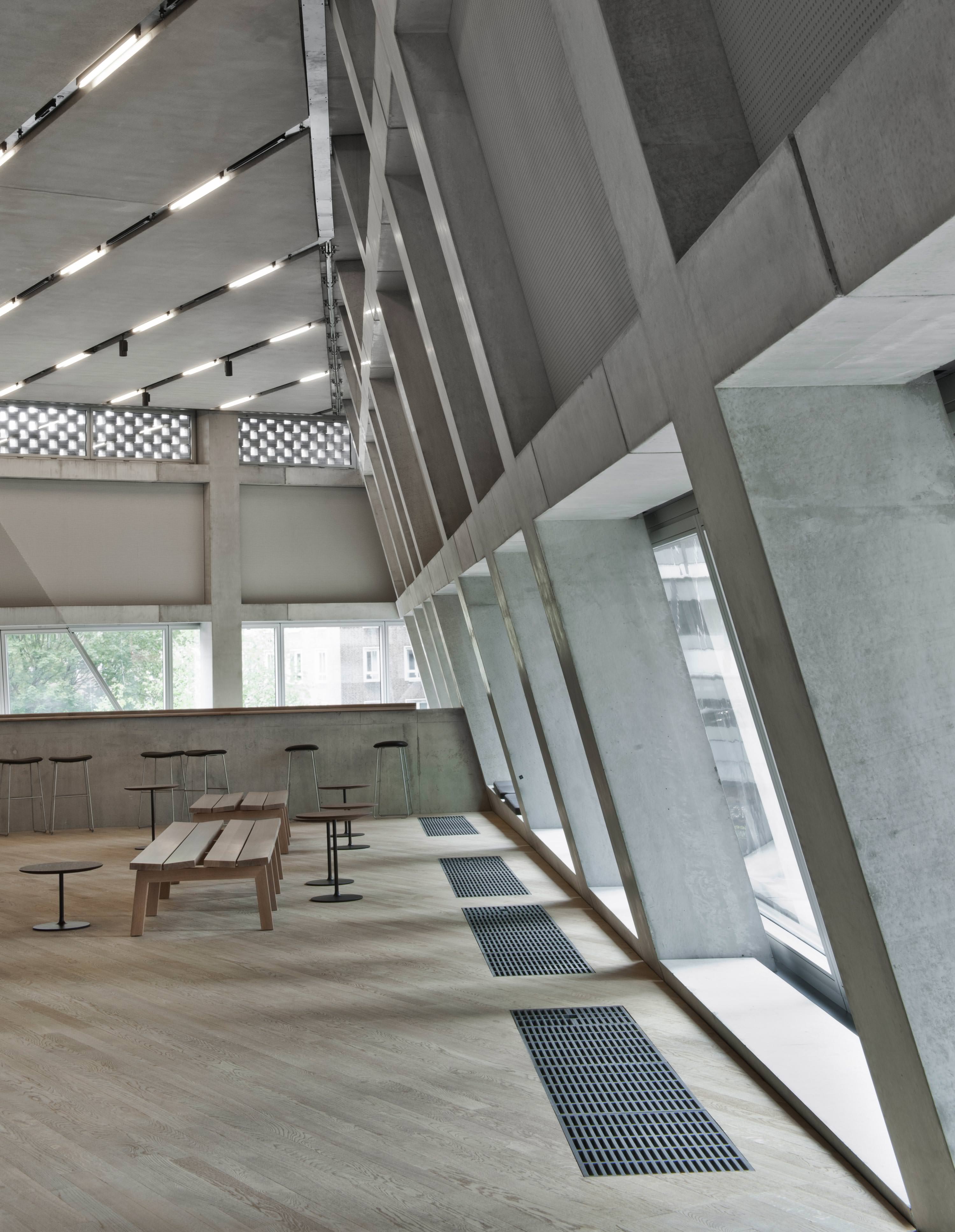

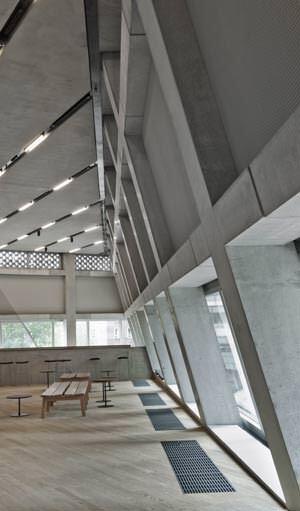

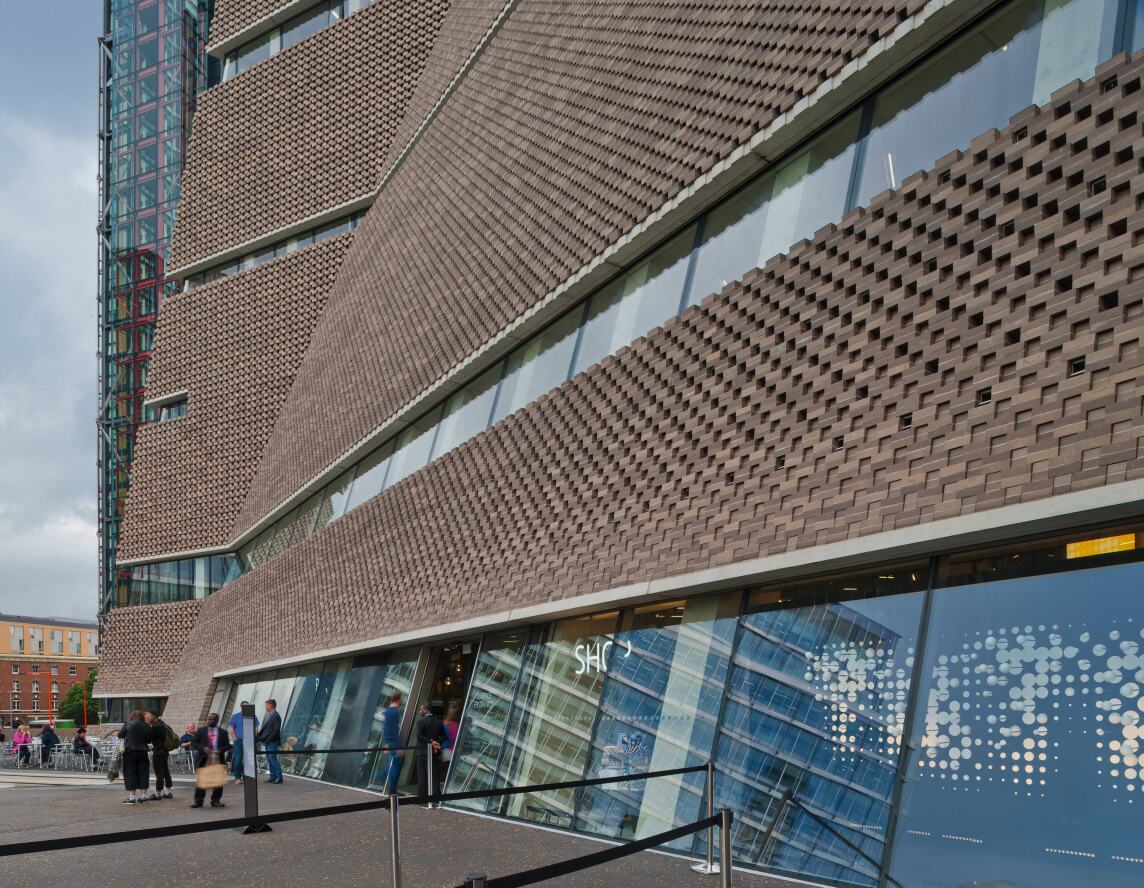

Während die Galerien als White Cube ohne direktes Tageslicht auskommen, sind die Vorräume und Durchbrüche durch präzis gesetzte horizontale Schlitze in der puristischen Backsteinhaut überraschend hell und lichtdurchflutet.


Mit Hilfe eines austarierten Wechsels von Stein und Öffnung gelingt es den Architekten mit dem schweren Material licht- und luftdurchlässige Außenflächen zu gestalten, die durch eine sorgfältige Detaillierung der Nahtstellen, Kanten und Übergänge überzeugen.

Doppelt gemauerte Ziegelmodule im Versatz

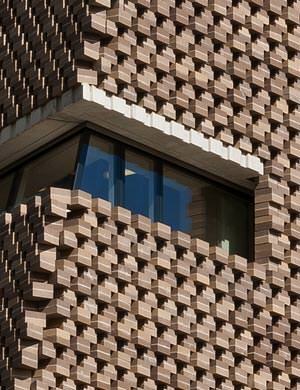

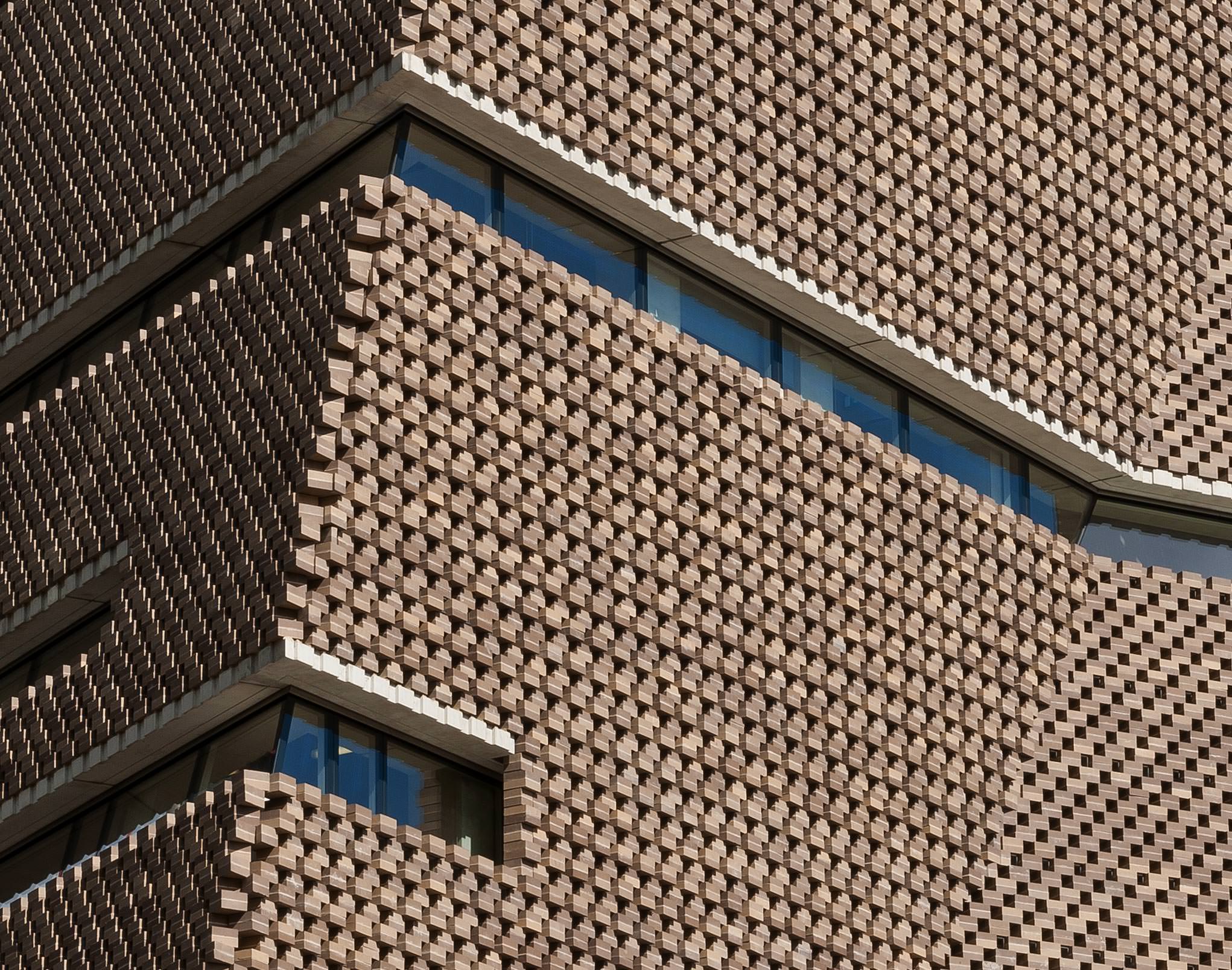

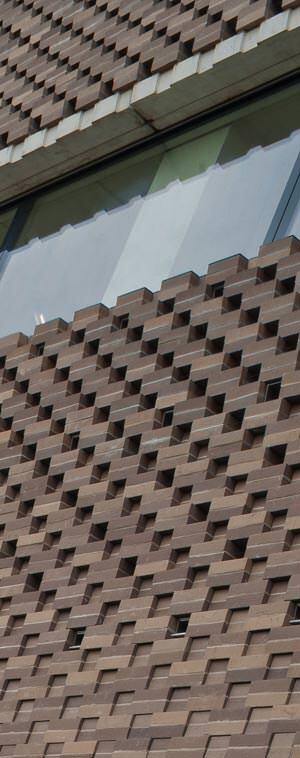

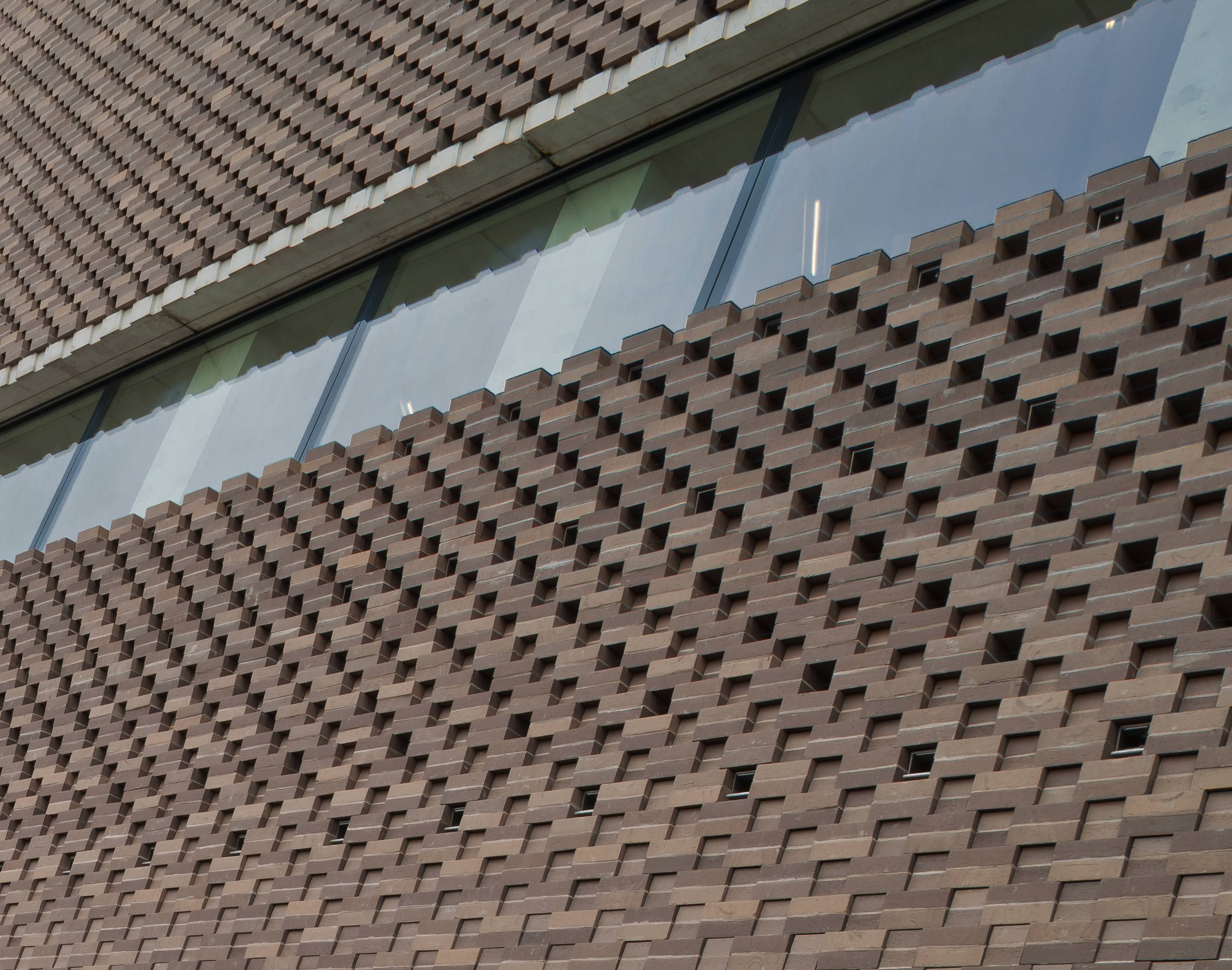

Ihre besondere Plastizität erhält die Fassade durch die im Versatz und Zahnschnittmuster gelegten GIMA Klinker im quadratischen Grundformat von 215 mm Kantenlänge bei 69 mm Höhe. Diese sind nicht im herkömmlichen Sinn gemauert, sondern zusammengesetzt zu Modulen von immer zwei miteinander vermörtelten Steinen und im Prinzip einer vorgehängten hinterlüfteten Fassade montiert.


Die einzigartige Fassadenstruktur umhüllt wie ein Schleier das darunter befindliche Stahlbetonskelett und zeichnet sich durch eine präzise Fertigung der Klinker sowie des Lochbildes im Klinker aus: So musste aufgrund der Verlegeart mit extrem geringen Maßtoleranzen gefertigt werden, da die Toleranzen nicht wie bei herkömmlich vermörtelten Verbänden von den Fugen aufgenommen werden konnten.

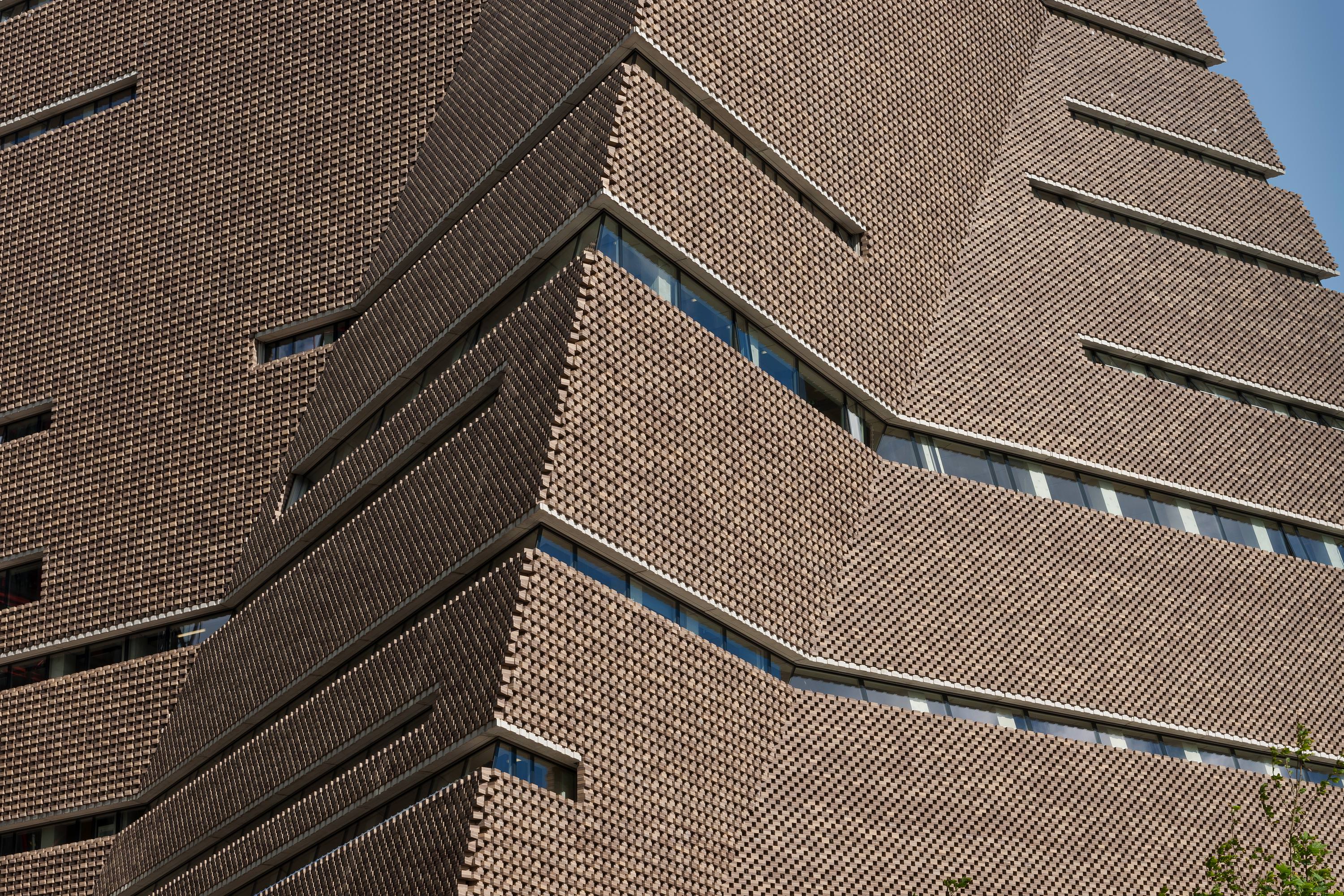

Um das Mauerwerk horizontal und vertikal an die dreidimensional geneigte Gebäudeform anzupassen, wurde die Fassade in Spannten unterteilt und 336.000 Klinkersteine in 212 verschiedenen Typen mit Edelstahlstiften und Kunstharzgelenken in Blöcken mit der Unterkonstruktion verbunden. Hierfür wurden verschiedene Ziegelarten definiert:

  • Stufenziegel für die senkrecht und schräg perforierten Fassadenbereiche sowie
  • Ziegel für die senkrechten geschlossenen Flächen und
  • bündige Ziegel für die senkrechten und schrägen geschlossenen Fassaden.

Für die Gebäudekanten und Faltungen kamen zusätzlich individuelle Steine und angeschnittene Standardsteine zum Einsatz, um die Fläche zwischen den aneinandergrenzenden Steigungen zu realisieren.

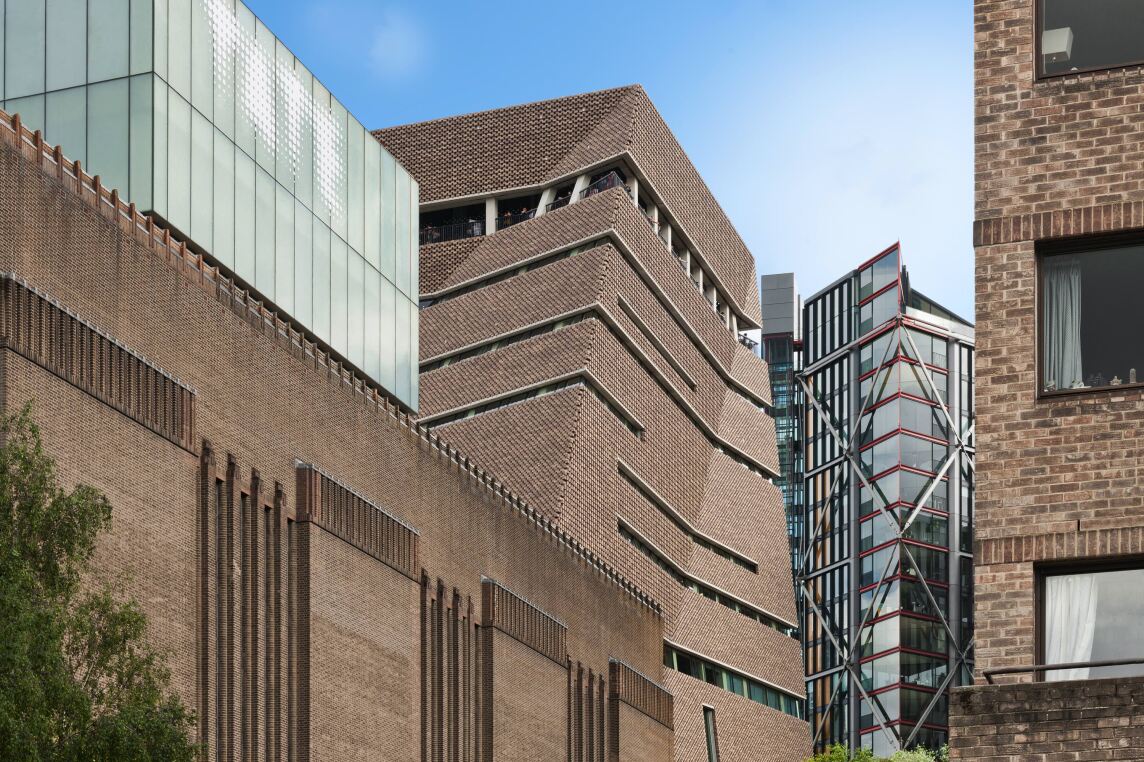

Auch die Farbe der Fassade war keineswegs ein Zufallsprodukt: Herzog & de Meuron orientierten sich hier an dem vorhandenen Gebäude und entwickelten zusammen mit dem Hersteller GIMA (Girnghuber GmbH) einen speziellen Keramikscherben, der keine Engoben oder anderweitig künstliche Farbaufträge verwendet, sondern durchgefärbt ist:


Um ein möglichst gleichmäßiges Farbspiel zu erreichen, wurden die Klinker in einer Charge gefertigt, wobei eine prozentuale Verteilung von hell, mittel und dunkel festgelegt wurde. Zusammen mit den versetzt angeordneten Klinkern entsteht ein lebendiges Licht- und Schattenspiel auf den Außenwänden der neuen Tate Modern.

Bautafel:

Weitere Informationen zu Ziegelfassaden können per E-Mail an GIMA angefordert werden.
