15 mm Aestuver statt 54 mm Beton zur brandschutztechnischen Ertüchtigung von Stahlbeton

(2.7.2021) James Hardie hat für seine Aestuver-Brandschutzplatten mit der Europäischen Technischen Zulassung (European Technical Approval - ETA) 11/0458 einen bauaufsichtlichen Nachweis, der die besonderen Eigenschaften der Brandschutzplatte herausstellt - hierzu gehören ...

  • Einstufung in die Dauerhaftigkeitsklasse X (witterungsresistent, frostfest)
  • Nachweis aller mechanischen Eigenschaften
  • Nachweis bauphysikalischer Werte
  • Brandschutznachweis von Konstruktionen

Im Rahmen einer Überarbeitung der ETA 11/0458 wurden jetzt insbesondere die Brandschutznachweise ergänzt. Neu ist ein Brandschutzsystem für lastabtragende Stahlbetonbauteile wie Betondecken und Betonwände sowie Betonstützen und Betonträger (“Betonertüchtigung”). Basis dieser Konstruktion ist die europäische Prüfnorm DIN EN 13381-3.

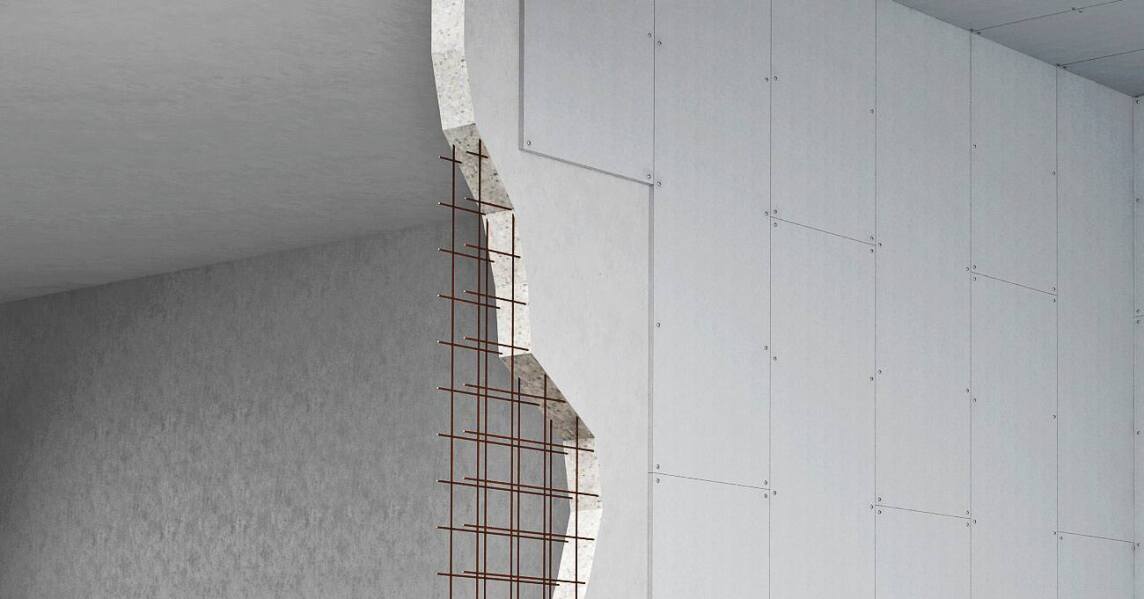

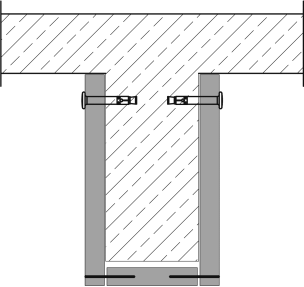

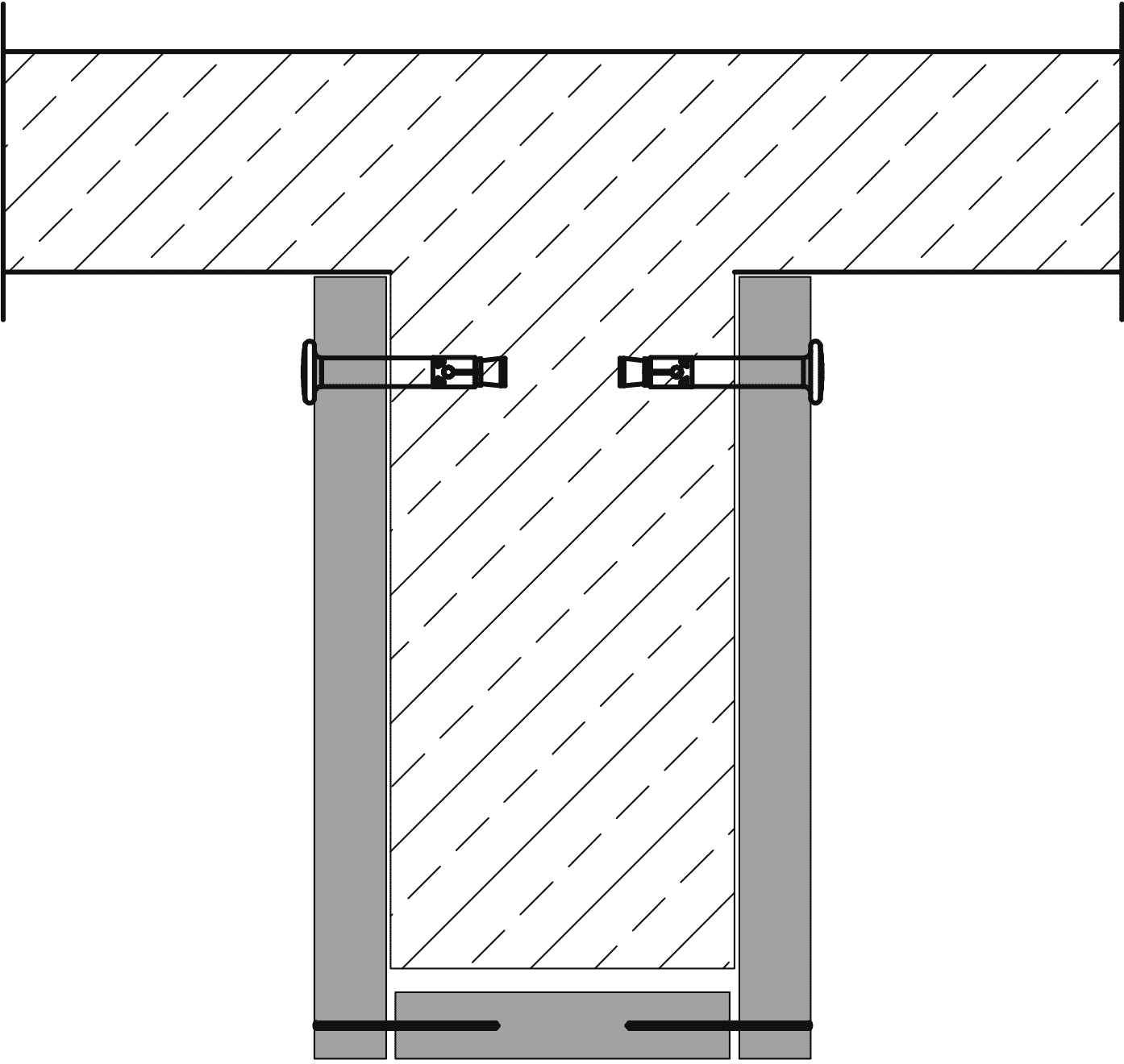

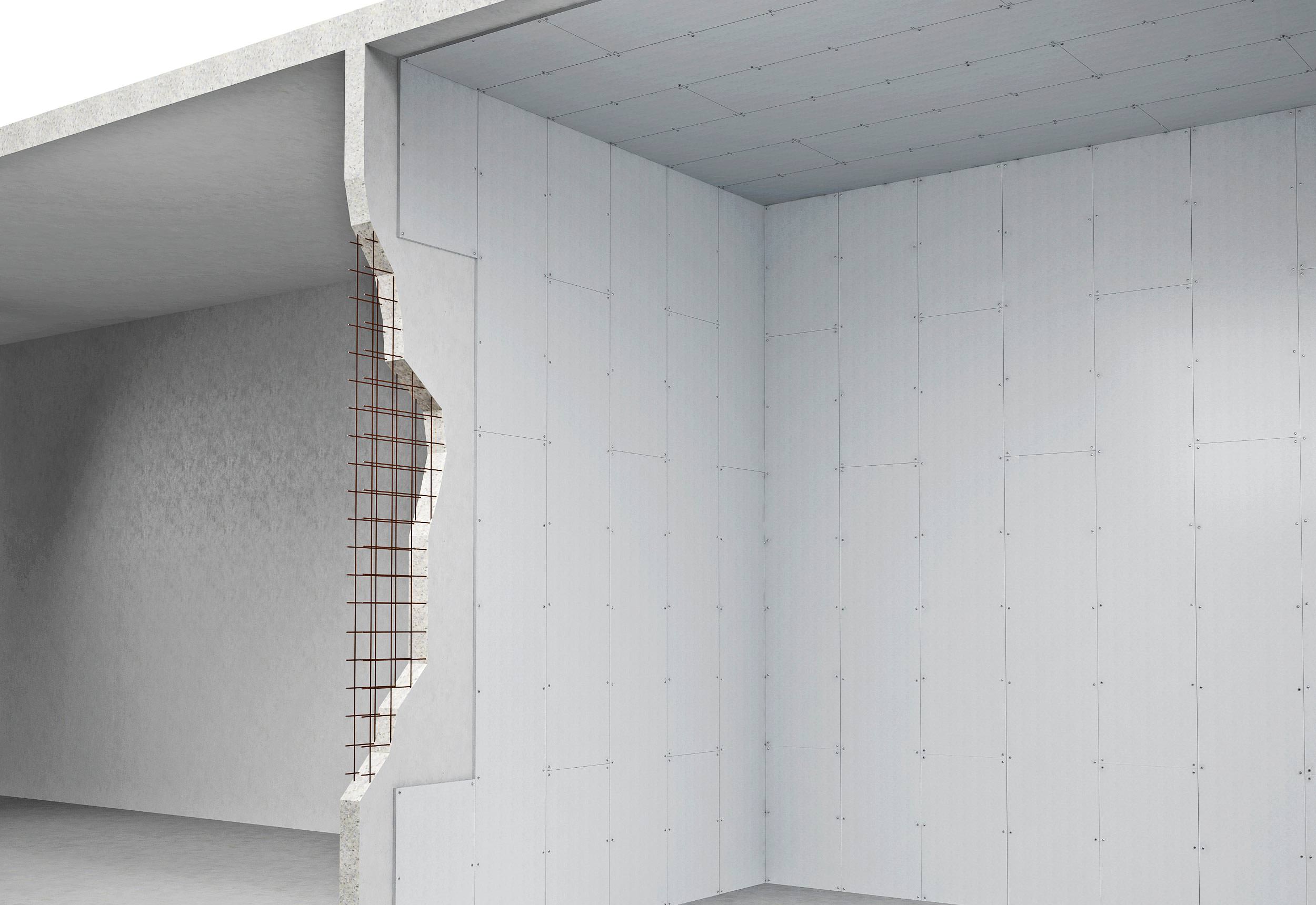

Ein ausreichender Schutz des Betons bzw. des Bewehrungsstahls kann mit einer nur 15 mm dicken Aestuver-Brand­schutz­platte erzielt werden. Die Platten werden direkt an den Bauteilen mittels Schlagankern oder gleichwertigen Befestigungsmitteln montiert. Dieses mit einem bauaufsichtlichen Nachweis ausgestattete System bietet einige Vorteile - wie z.B. ...

  • Einbau großformatiger Platten direkt auf den Beton (bis 2.600mm Länge)
  • Befestigung mittels Schlaganker mit großen Befestigungsabständen (bis 530mm)
  • Einbau der Schlaganker ohne Unterlegscheiben
  • Einbau auch in bewitterten bzw. feuchten Bauwerksbereichen möglich
  • Optionaler Einsatz von Beschichtungssystemen (Putz, Spachtelung).

Die Bemessung des Brandschutzsystems erfolgt über eine sogenannte “äquivalente Betonschichtdicke” mit Hilfe der DIN EN 1992-1-2 (Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken). Der Brandschutzplatte wird hierbei eine Wirksamkeit zugeordnet, die als äquivalente - gleichwertige Betonschichtdicke bezeichnet wird. Beispielsweise ersetzt eine 15 mm dicke Aestuver-Brand­schutzplatte bis zu 54 mm Beton bei Stützen und Trägern aus Stahlbeton und ermöglicht so auch bei fehlender Betonüberdeckung über der Stahlarmierung Nachweise bis zu einer Feuerwiderstandsdauer von 120 Minuten. In Kombination mit DIN EN 1992-1-2 ist eine zielgenaue Bemessung in Abhängigkeit von der gewünschten Bewehrungstahltemperatur möglich.

Weitere Informationen zu Aestuver-Brandschutzplatten können per E-Mail an James Hardie angefordert werden.
