Deltabeam-Verbundträger und Holz-Beton-Verbunddecken für F&E-Gebäude in Göttingen

(17.5.2022) Flachdecken mit großen Stützweiten - das ermöglichen die Deltabeam-Verbundträger von Peikko beim neuen Forschungs- und Entwicklungsgebäude auf dem Sartorius Campus in Göttingen (siehe Google-Maps). Die aufgehenden Stockwerke des fünfgeschossigen Komplexes werden in Holzhybridbauweise errichtet. Hier kommen die Träger von Peikko in Kombination mit Holz-Beton-Verbunddecken zum Einsatz. Die Deckenuntersicht konnte so überall ohne störende Unterzüge ausgeführt werden.

alle Fotos © Peikko

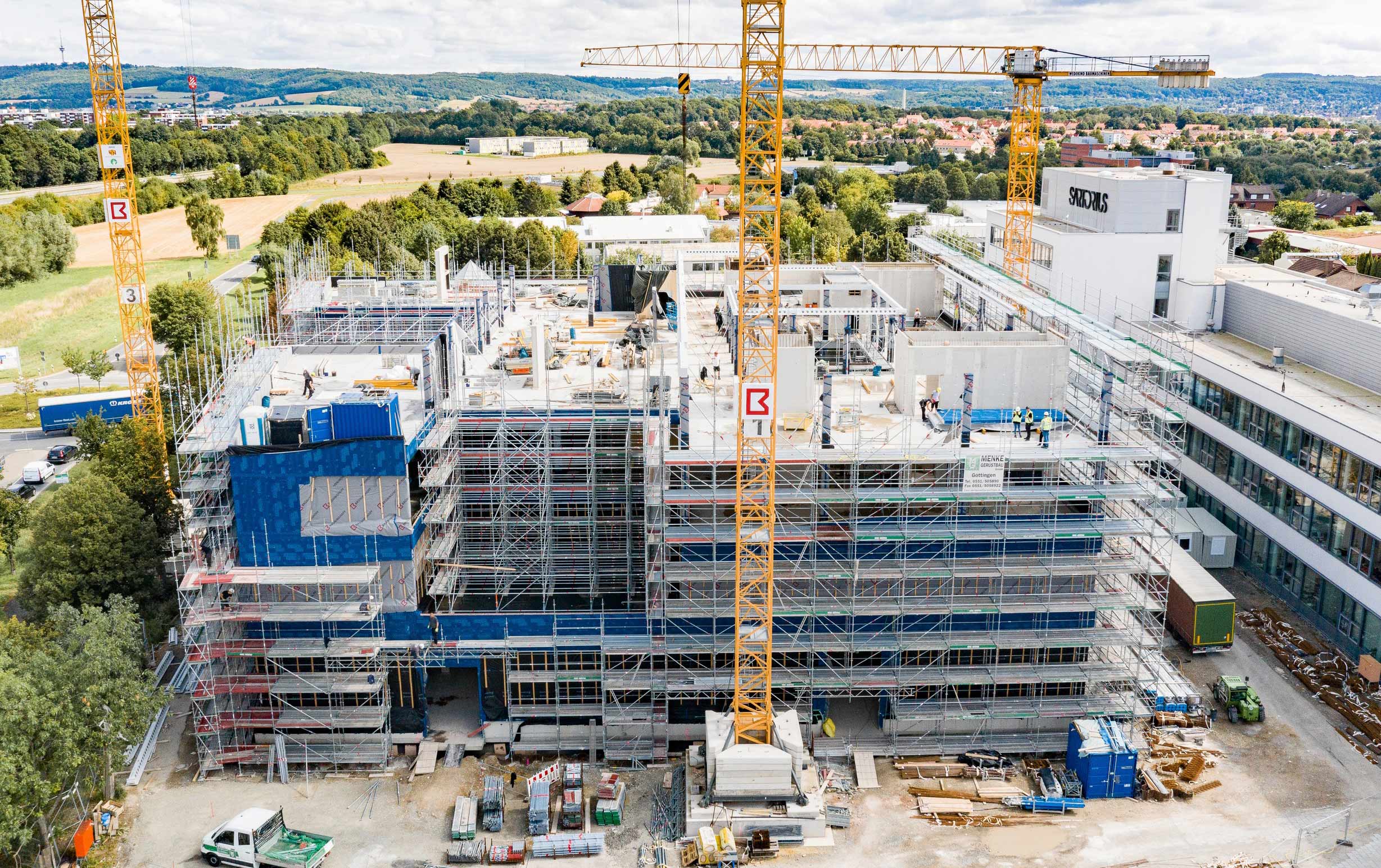

Der Sartorius Campus wächst und wächst: Derzeit entsteht ein neues Forschungs- und Entwicklungsgebäude auf dem Areal in Göttingen. Der Neubau bietet künftig Platz für den Technikum-Bereich, Labore und Büros. Realisiert wird der 21 Meter hohe Gebäudekomplex nach den Plänen von Bünemann & Collegen Architekten (B&C) aus Hannover, die auch mit der Masterplanung des Unternehmensstandorts beauftragt sind.

Das neue Forschungs- und Entwicklungsgebäude verfügt insgesamt über vier Obergeschosse und ein Kellergeschoss. Letzteres weist eine lichte Geschosshöhe von 4,5 m auf. Im Erdgeschoss liegt diese bei 6,22 m, erstes und zweites Obergeschoss messen 4,12 Meter und das dritte 3,94 m. Die Umsetzung des Rohbaus sowie die Primärtragkonstruktion übernahm der Projektbauspezialist Brüninghoff aus dem münsterländischen Heiden. Das Kellergeschoss wurde als Massivbau in Stahlbeton umgesetzt. Auch die Erschließungskerne, die Treppen und Aufzugschächte beherbergen, wurden massiv ausgeführt.

Stabiles Duo: Deltabeam kombiniert mit HBV-Decken

Der restliche Komplex wurde in Holz-Hybridbauweise realisiert. Das Gebäude unterliegt einem Konstruktionsraster von 7,2 mal 7,2 m. Die primäre Konstruktion besteht aus Holz-Beton-Verbunddecken (HBV) in Kombination mit Deltabeam Verbundträgern von Peikko, die nahezu unterkantenbündig mit der Decke verbunden sind. Das sorgt für einen besonders flachen Deckenaufbau und ermöglicht eine reduzierte Höhe des Baukörpers:

Dank der schlanken Decken werden auch erhebliche Materialeinsparungen bei der Fassadenbekleidung erzielt. Zudem bewirkt eine kleinere Hüllfläche einen niedrigeren Energieverbrauch.

Verbaut wurden überwiegend die Mittelträger Deltabeam D35-400 mit einer Nennhöhe von 350 mm und einer Breite von 600 mm. Die gesamte Konstruktionshöhe der Decke beläuft sich auf 360 mm. Diese setzt sich aus einer 240 mm hohen Holzplatte und 120 mm Aufbeton zusammen.

Auf Unterzüge im Innenraum konnte vollständig verzichtet werden. Des Weiteren sorgen Deltabeam Randträger mit einem schmaleren Querschnitt für einen sauberen Abschluss zum Lichthof hin. Insgesamt 2,2 Kilometer Deltabeam kamen bei diesem Projekt zum Einsatz.

Trapezförmiger Verbundträger

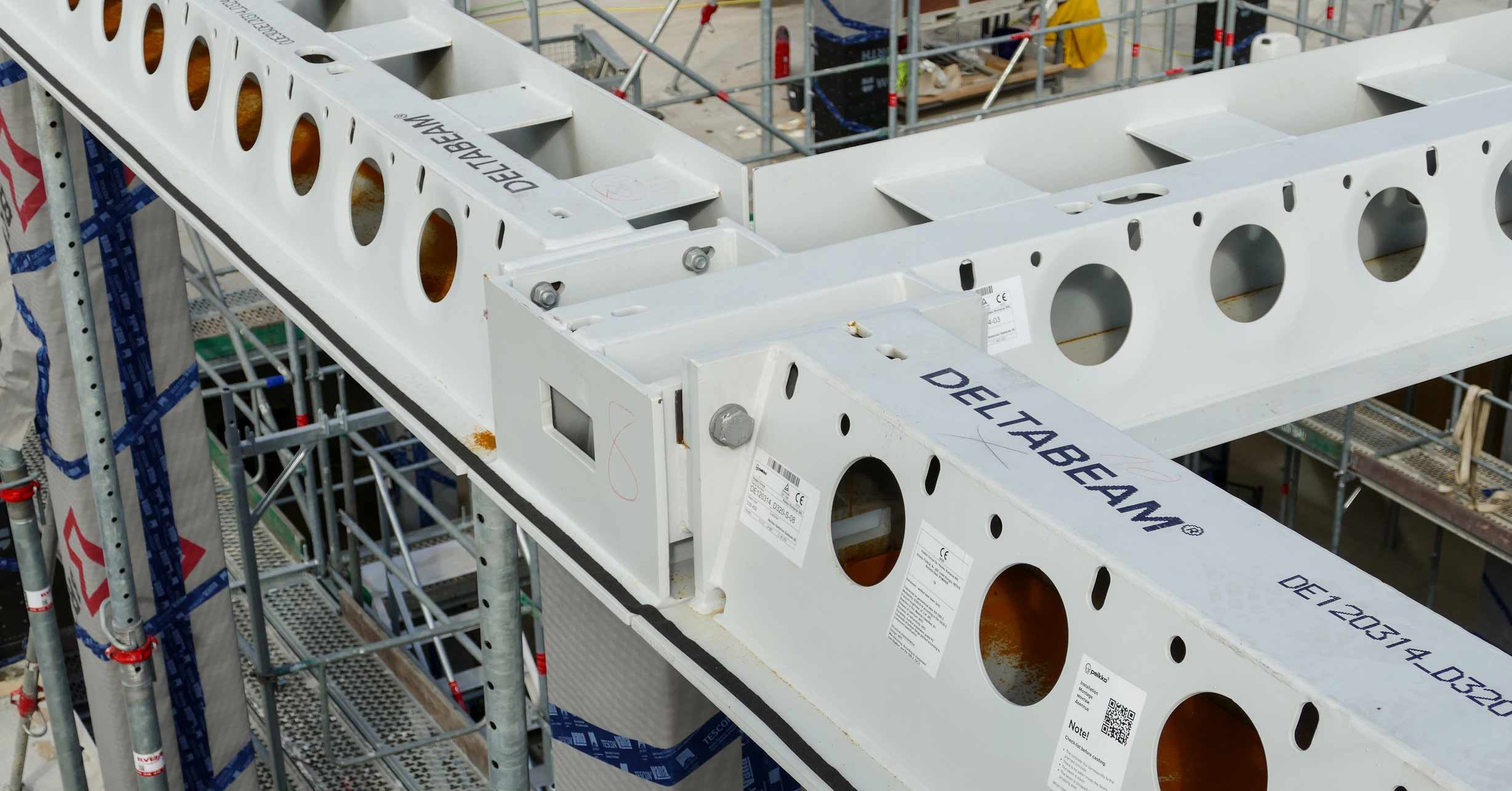

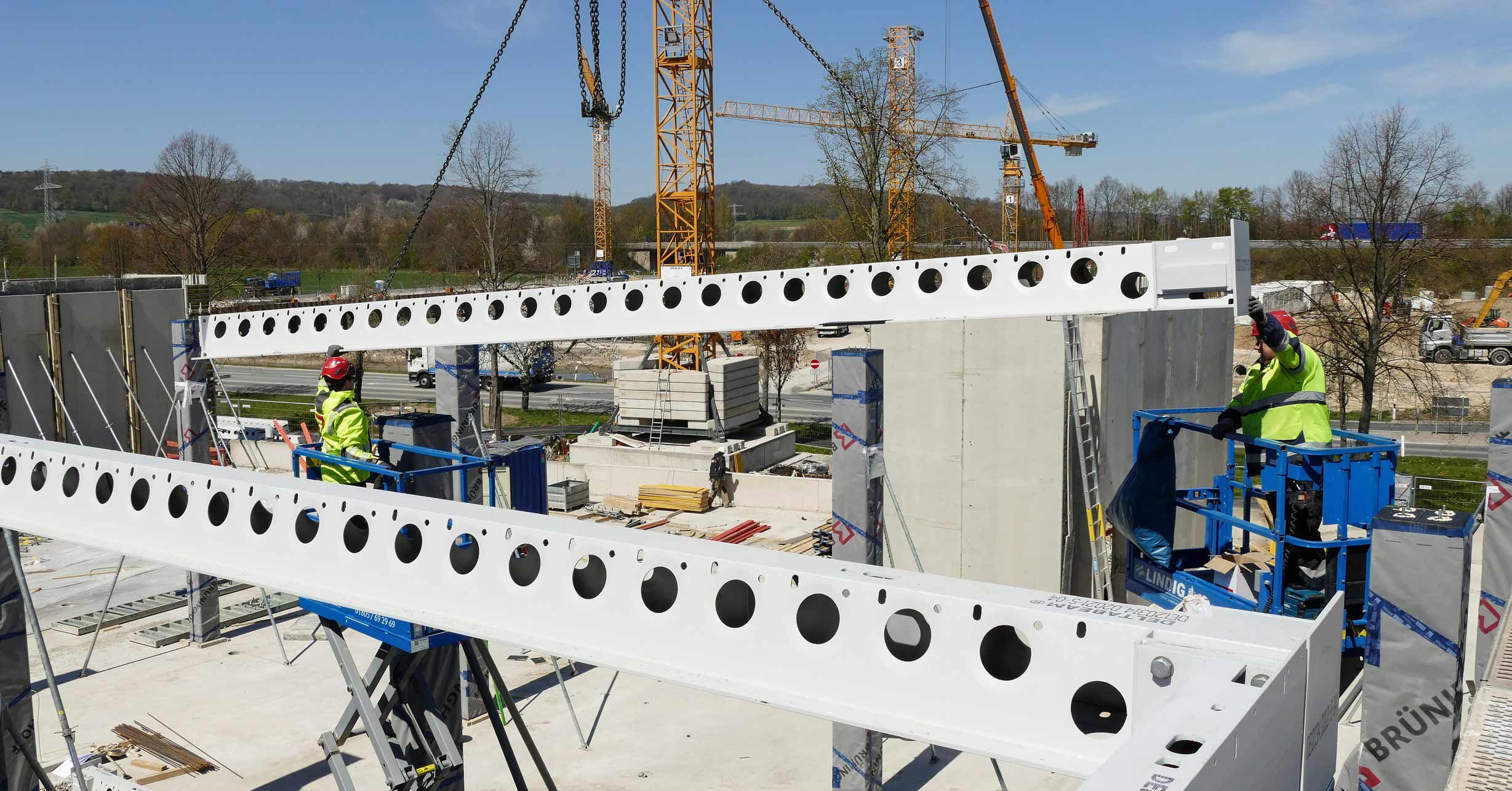

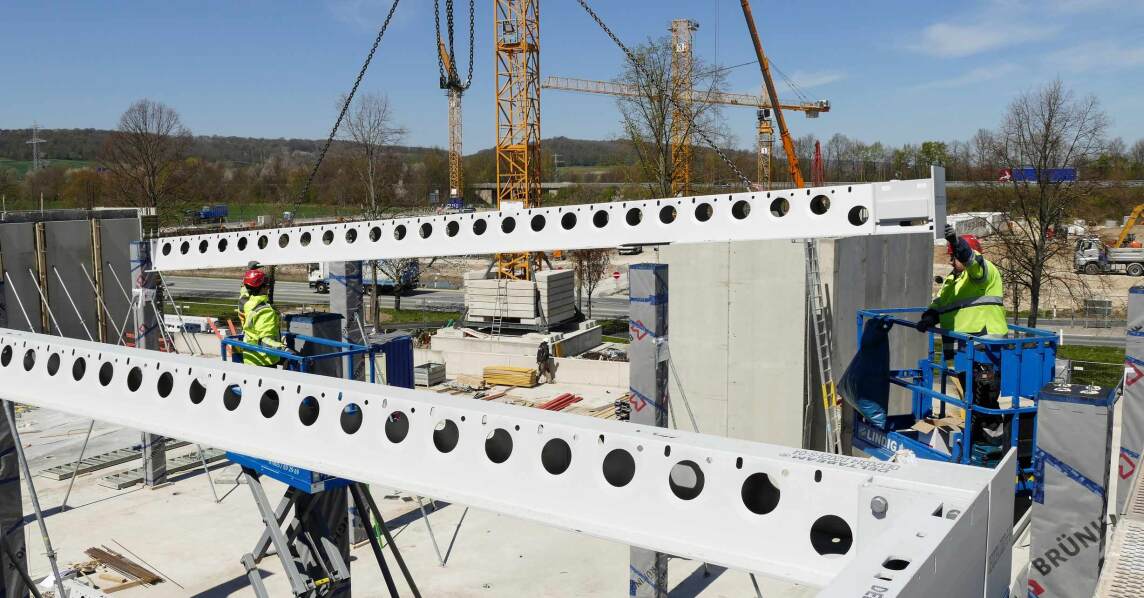

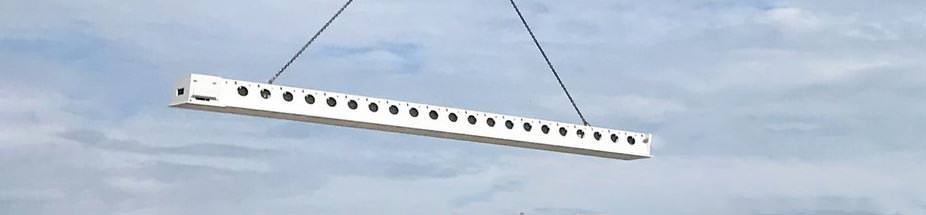

Deltabeam von Peikko besteht aus einem trapezförmigen, geschweißten Stahlprofil. Der Untergurt kragt bei den Mittelträgern beidseitig aus und bietet so ein direktes Auflager für das Deckensystem. Über die Auflagerflansche wird die Last der Decken in den Träger geleitet.

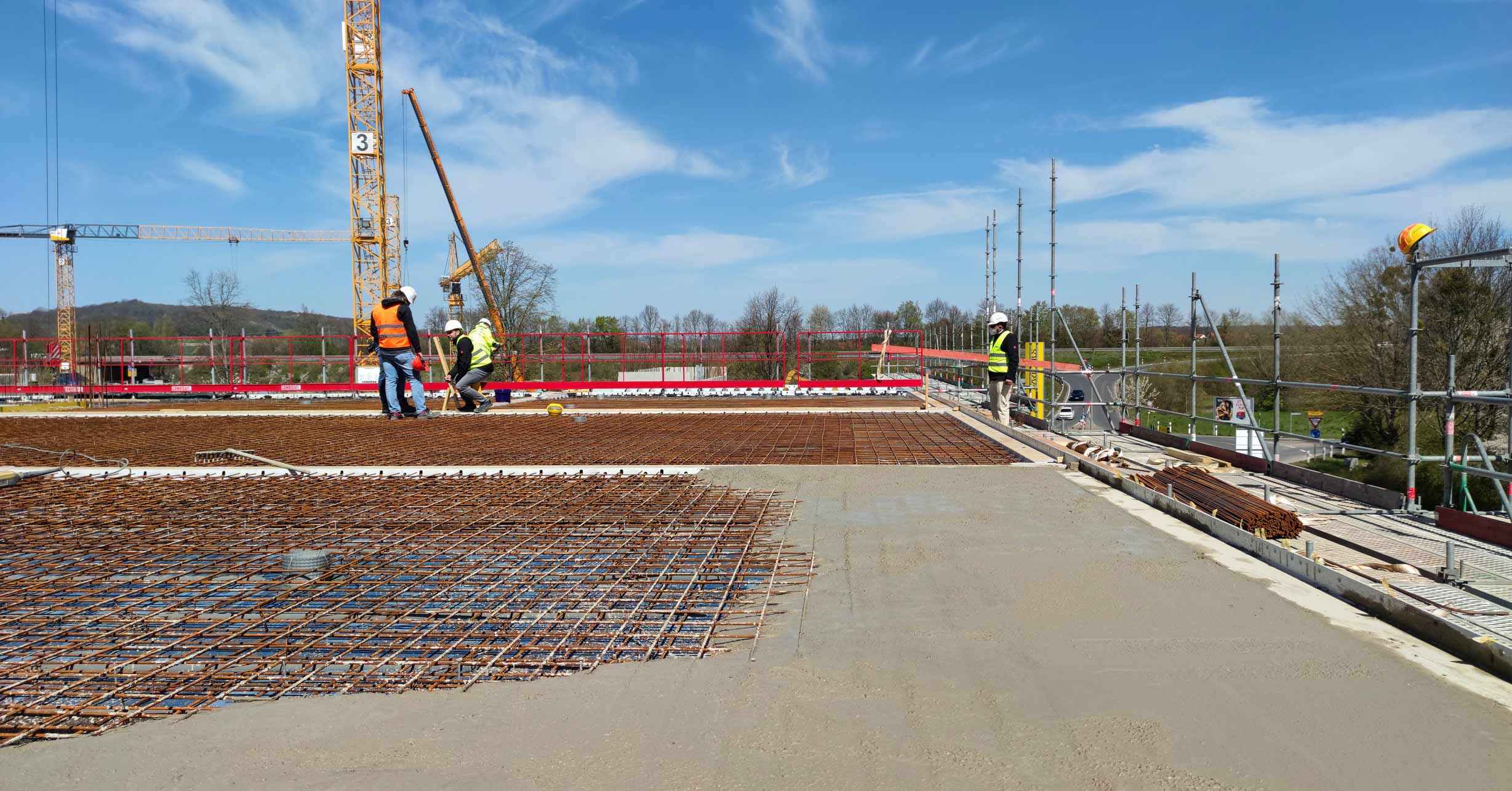

Die Träger sind hohl und bieten so Platz für eine innenliegende Brandlängsbewehrung. Diese wird werkseitig eingebaut und erzielt ganz ohne zusätzliche Verkleidung oder andere Maßnahmen einen wartungsfreien Feuerwiderstand bis R120 - basierend auf der Allgemeinen Bauartgenehmigung Nr. Z-26.2-49. Vor Ort auf der Baustelle wird der Träger mit Beton vergossen. Er umschließt die Bewehrung und dient im Brandfall entsprechend als Kühlkörper. Der Verbund zwischen Stahl und Beton erfolgt über die Stegöffnungen im Träger gemäß Bauartgenehmigung.

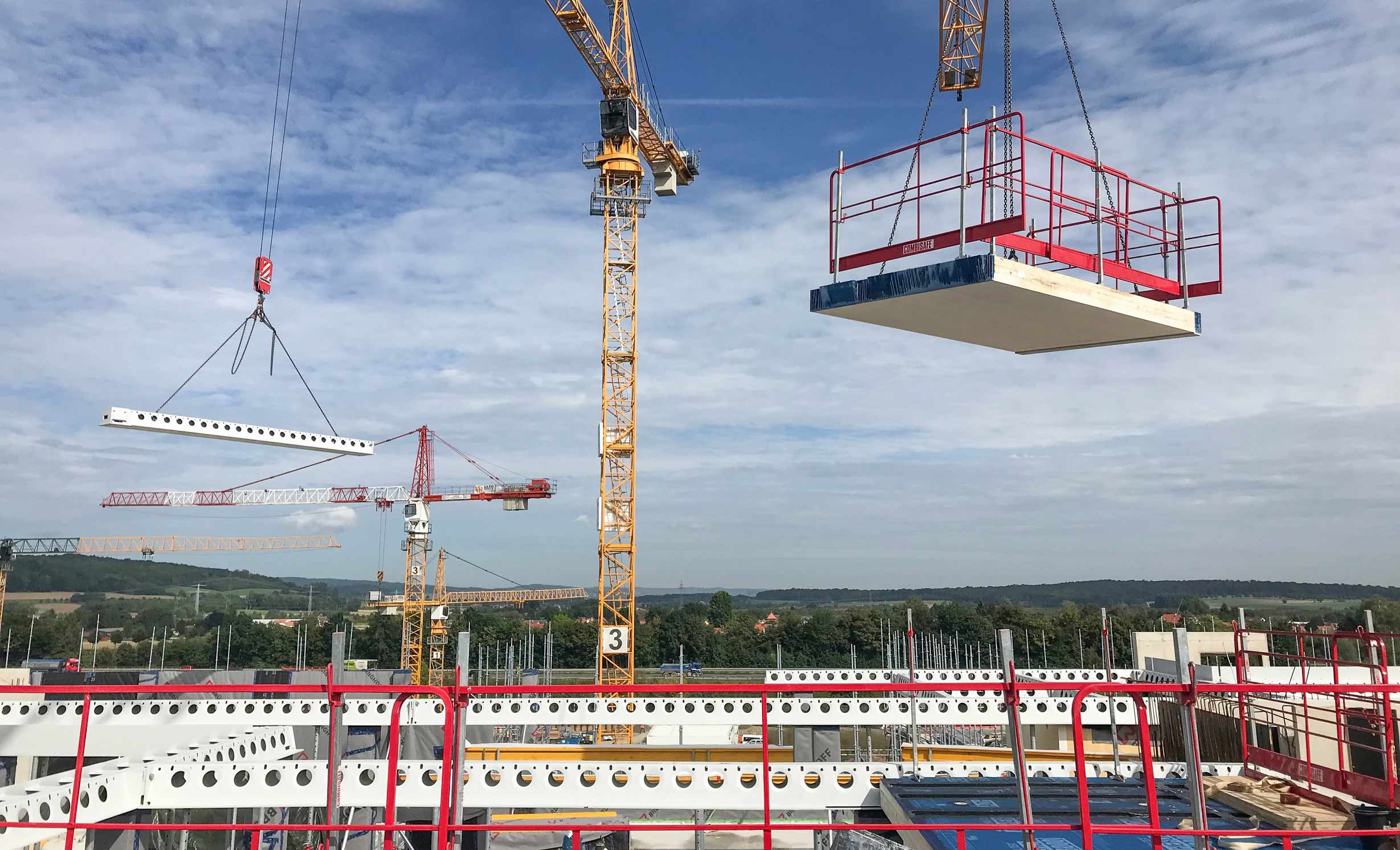

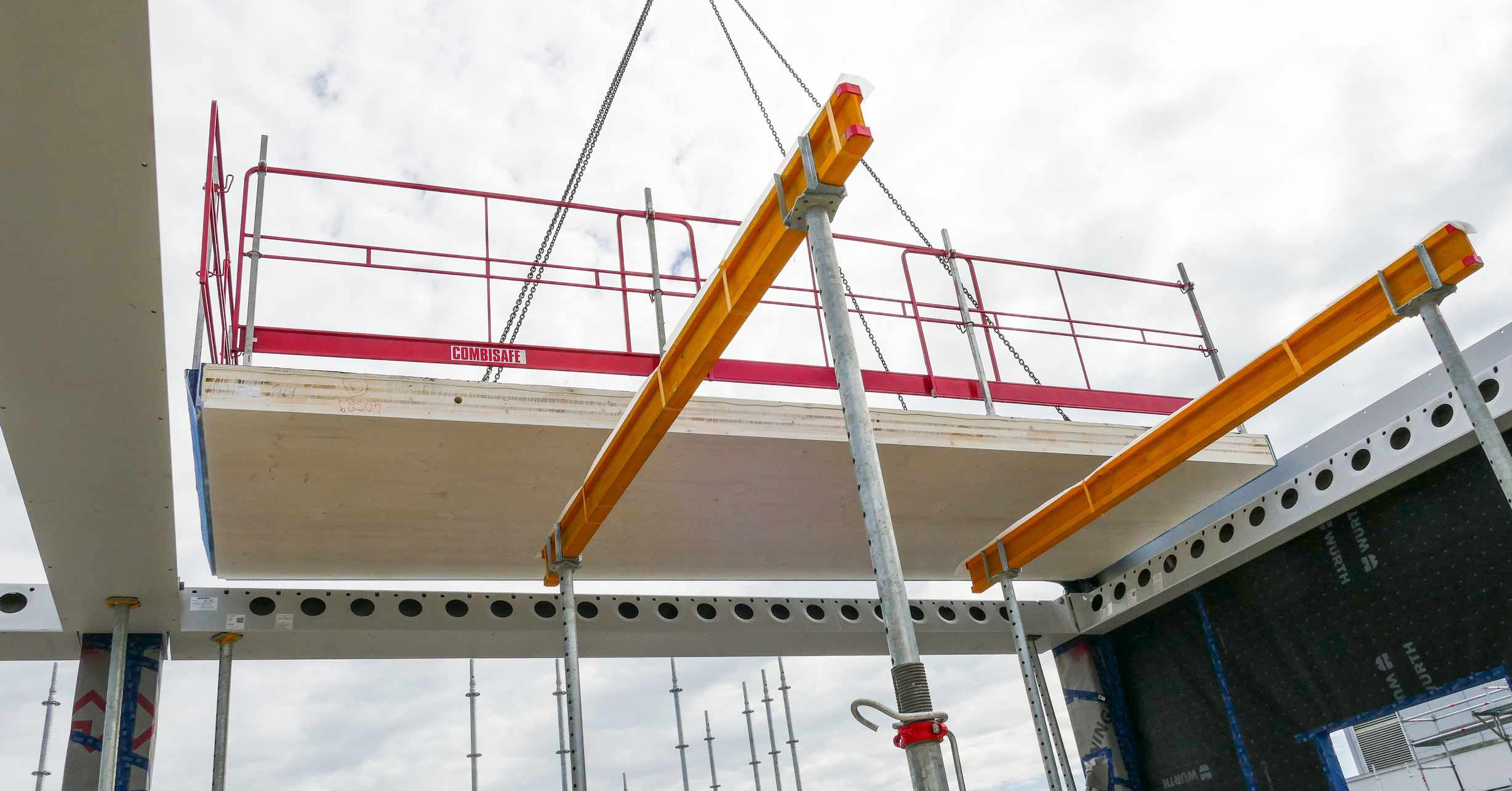

Kombiniert wurden die Deltabeam Verbundträger von Peikko mit HBV-Decken. Insgesamt 8.200 m² von ihnen wurden bei diesem Projekt verbaut. Kerven kamen hierbei als Verbundmittel zwischen Holz und Beton zum Einsatz. Dabei handelt es sich um eine  ressourcenschonende Methode, um beide Komponenten zu vereinen. Zudem war der Vorfertigungsgrad der Bauelemente besonders hoch. Die Deltabeam Verbundträger und die Deckenelemente konnten bereits im Vorfeld im Werk gefertigt werden. Die Montage der Bauteile fand direkt vor Ort in Göttingen statt.

Stützen aus Holz

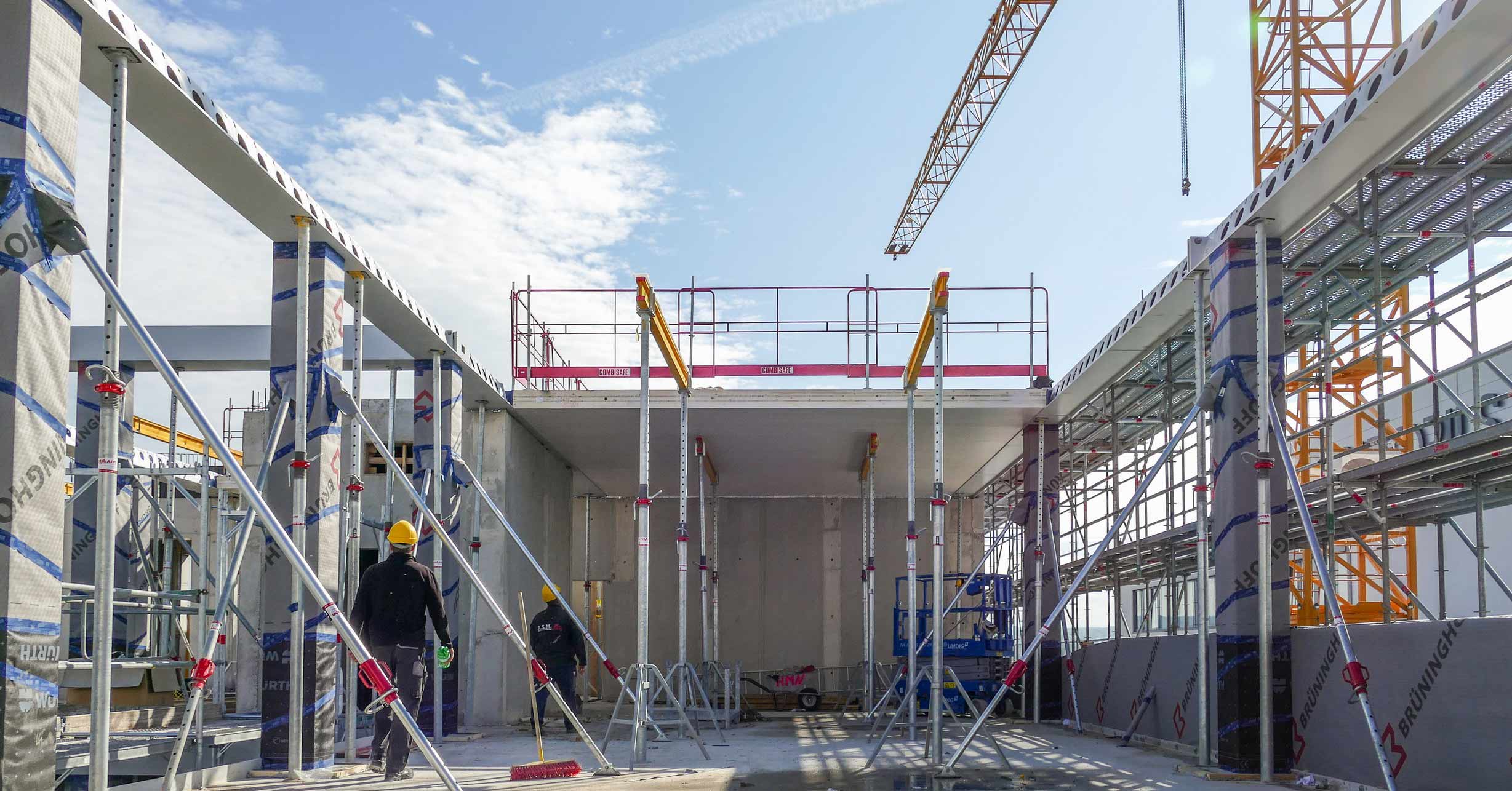

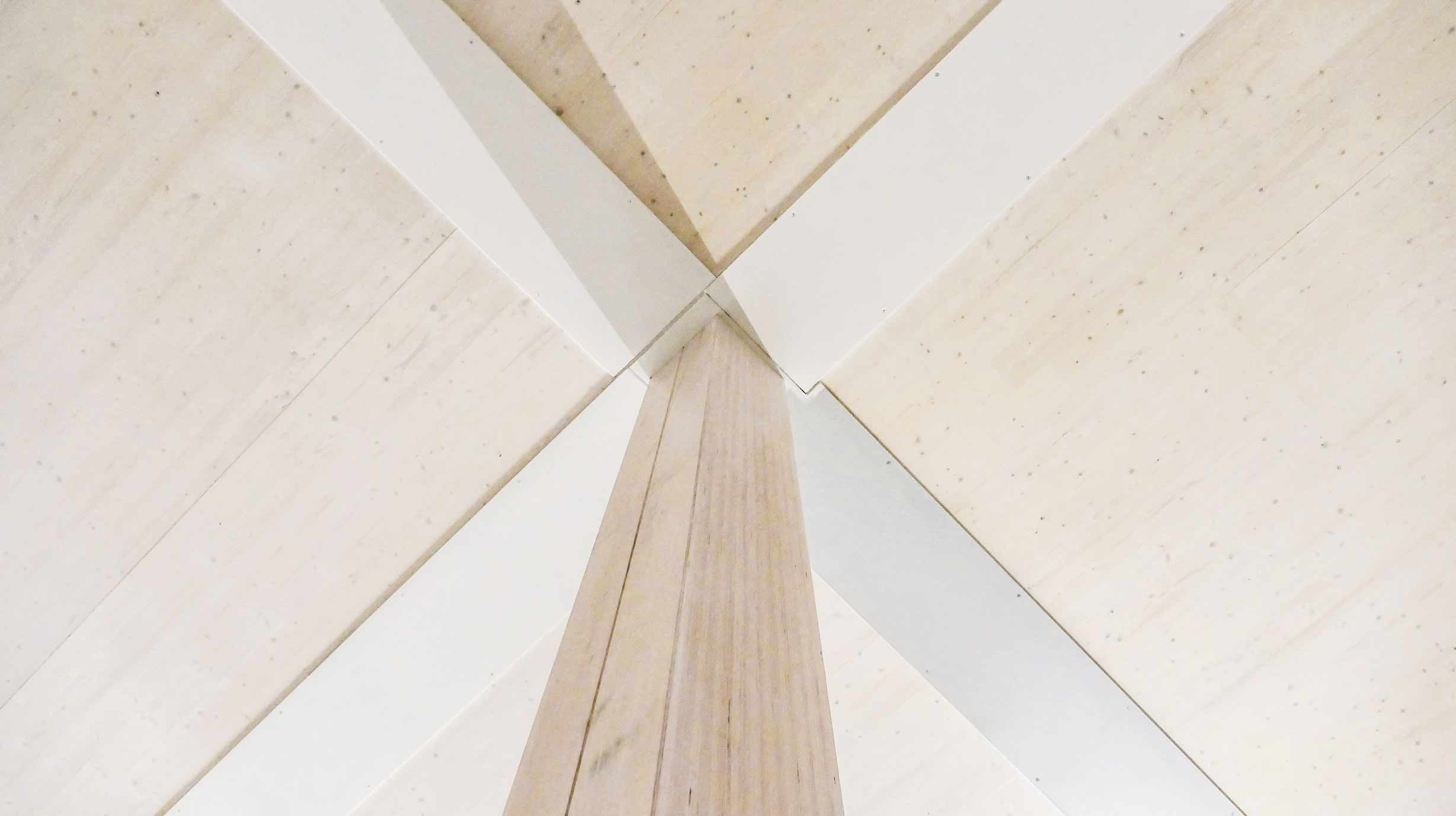

Auch die Stützen wurden verarbeitungsfertig auf die Baustelle geliefert. Da im Erdgeschoss sowie im ersten Obergeschoss ein hohes Lastaufkommen herrscht, kamen in diesen Bereichen Stützen aus Baubuche mit einem Querschnitt von bis zu 480 auf 480 mm zum Einsatz. Das Material weist eine besonders hohe Tragfähigkeit auf. In den restlichen Geschossen bestehen sie aus Brettschichtholz (BSH). Um diese während des Bauprozesses vor äußeren Witterungseinflüssen und Stoßbeschädigungen zu schützen, wurden sie großflächig mit Folie und Planen umhüllt. So kann eine einwandfreie Optik bis zum Bezug des Gebäudes bewahrt werden.

Nachhaltiges Tragwerk

Deltabeam von Peikko trägt zu einer nachhaltigen Architektur bei. Der flache Aufbau des Tragwerks ermöglicht nicht nur Material- und Energieeinsparungen, sondern auch architektonische Freiheiten bei der Raumgestaltung. Auch die Montage der einzelnen Elemente kann schnell vor Ort ausgeführt werden. Das Forschungs- und Entwicklungsgebäude strebt eine Platin-Zertifizierung der Deutschen Gesellschaft für Nachhaltiges Bauen (DGNB) an.

Bautafel

Weitere Informationen zu Deltabeam-Verbundträger bzw. Holz-Beton-Verbund­decken können per E-Mail an Peikko bzw. per E-Mail an Brüninghoff angefordert werden.
