Wärmemengenzähleranbausatz mit Differenzdruckregler bei vier und mehr Heizkreisverteilern

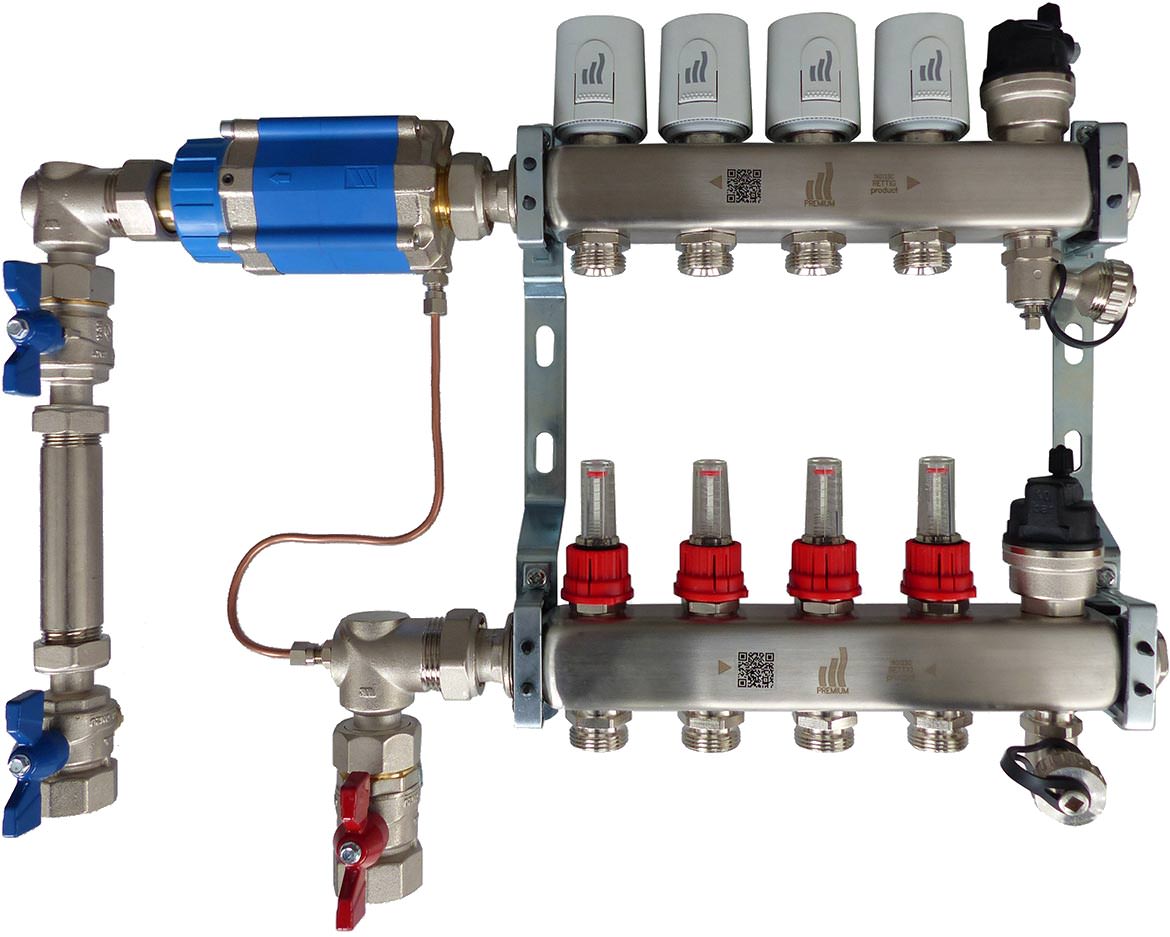

(26.7.2019; ISH-Bericht) Für größere Heizungslagen ab etwa vier Heizkreisverteilern bietet Purmo mit dem TempCo WMZ Anbausatz Dynamic jetzt eine Kombination aus ...

  • einem Anschluss für Heizkreisverteiler mit kompaktem Differenzdruckregler, der die Integration in den Verteilerschrank auch bei engen Platzverhältnissen erleichtert, und
  • der Möglichkeit der Integration eines Wärmemengenzählers.

Wenn hoher Differenzdruck beherrschbar wird...

Insbesondere in größeren Wohnanlagen mit mehreren Heizkreisverteilern für Fußbodenheizungen treten mitunter Betriebszustände auf, bei denen auch ein korrekt ausgeführter hydraulischer Abgleich an seine Grenzen stößt. Das ist regelmäßig im Teillastbetrieb der Fall, wenn zum Beispiel die Bewohner einer oder mehrerer Wohneinheiten in der Heizperiode in den Urlaub fahren und ihre Heizung runterdrehen. Dann kann an den Heizkreisverteilern der übrigen Wohnungen ein so hoher Differenzdruck anliegen, dass diese überheizen. Ein zusätzlicher Differenzdruckregler zwischen Vor- und Rücklaufbalken der Heizkreisverteiler ist dann eine geeignete Gegenmaßnahme, um den Differenzdruck konstant zu halten. Der Einstellbereich für den Differenzdruckregler reicht von 150 bis 500 Millibar und der KVS-Wert beträgt 5,6.

Der hydraulische Abgleich der Differenzdruckregler erfolgt in drei Schritten:

  1. Zunächst sind alle Heizkreise komplett zu öffnen. Der Heizkreis mit dem geringsten Durchfluss wäre dann der hydraulisch ungünstigste Kreis.
  2. Für diesen ist der Differenzdruckregler so zu justieren, dass die geforderte Durchflussmenge angezeigt wird.
  3. Danach sind die anderen Heizkreise wie gewohnt auf die berechnete Wassermenge einzustellen.

Außer der Differenzdruckregelung dient der Anbausatz der Aufnahme eines Wärmemengenzählers. Bei Bedarf lässt sich hier mit geringem Aufwand und ohne Entleerung der Anlage ein Wärmemengenzähler nachrüsten. Einsteckmöglichkeiten für die Temperaturfühler sind an den Kugelhähnen bereits vorhanden.

Die Anbausätze eignen sich für die hauseigenen Heizkreisverteiler Premium line sowie Object line.

Weitere Informationen zum Wärmemengenzähleranbausatz mit Differenzdruckregler können per E-Mail an Purmo angefordert werden.
