All-in-One-Fettabscheider-System ACO LipuLift zum Erdeinbau mit integrierter Pumpstation
(19.11.2021) Die Solo-Installation eines Fettabscheiders ist mit Blick auf kommunale Vorgaben und örtliche Begebenheiten oft nicht zielführend, da in der Regel der Einbau eines Probenahmeschachts verlangt wird und zum fachgerechten Schutz des Fettabscheiders gegen Rückstau eine Pumpstation zu verbauen ist. Das bedeutet einen erhöhten Planungs- und Montageaufwand, wenn bzw. weil ...
- unterschiedliche Einbautiefen von Fettabscheider, Probenahmeschacht und Pumpstation mehrere Bettungen erfordern,
- zwischen den Komponenten bauseitige Verrohrungen nötig sind,
- separate Lüftungsleitungen installiert werden sollten und
- zudem bei Verwendung eines Abscheiders mit Reinigungseinrichtung die Montage einer zweiten Steuerung anfällt.

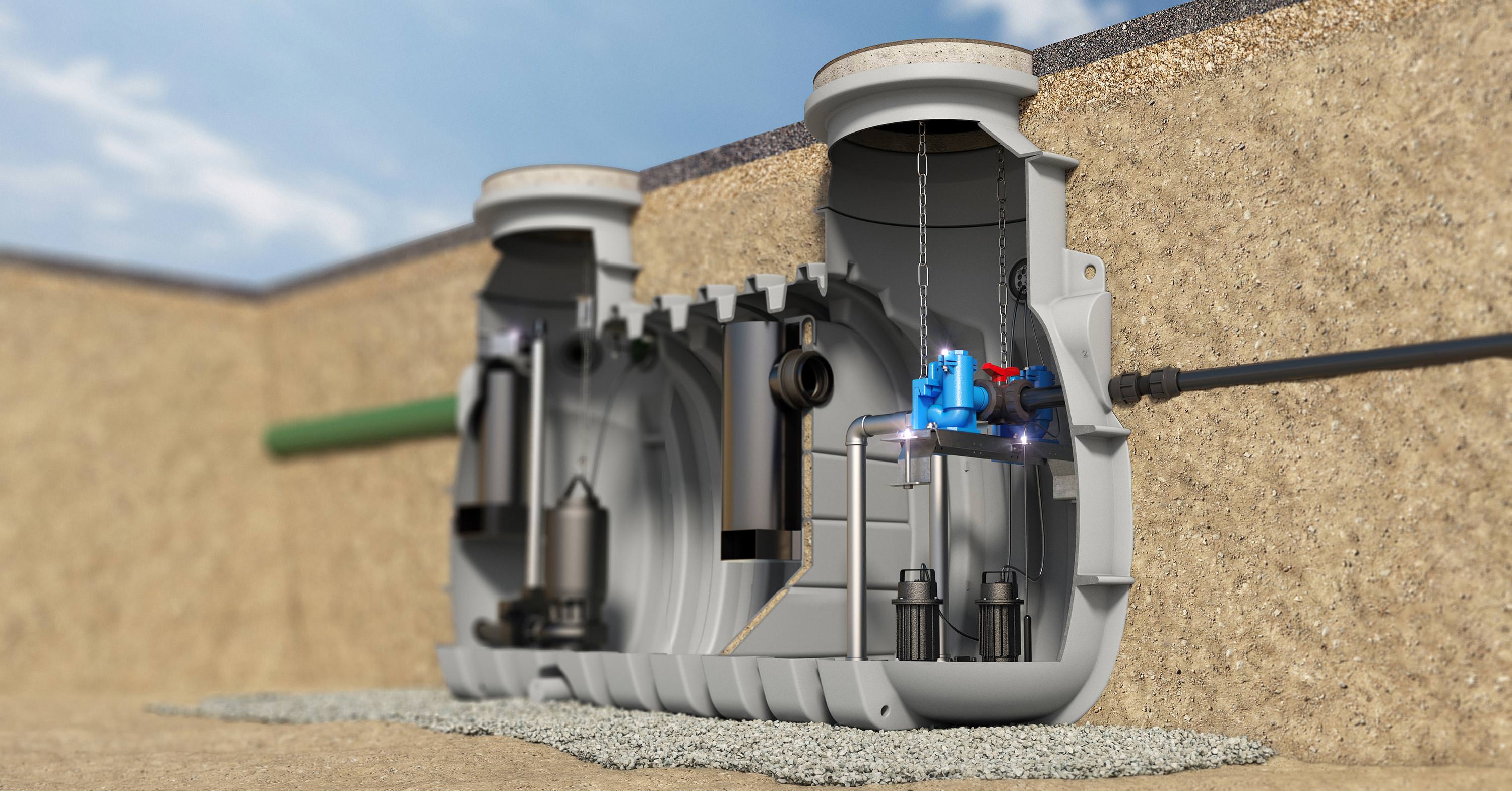

Vor diesem Hintergrund hat ACO Haustechnik mit LipuLift ein Komplettsystem zum Erdeinbau entwickelt, welches einen Fettabscheider mit Probenahme und Pumpstation in einem einzigen Behälter vereint. Die integrierte Pumpstation dient zum Sammeln und automatischen Heben vom Abwasser über die Rückstauebene - und somit auch zum Rückstauschutz. Zwischen den einzelnen Komponenten ist keine Verrohrung erforderlich, und die permanente Durchlüftung des Behälters ist gewährleistet. Die Gesamtanlagensteuerung ermöglicht - wie bereits bei LipuSmart (siehe SHK 2018-Bericht) - die Ansteuerung, Überwachung und Parametrierung des Fettabscheiders und der Pumpstation. Ein separater Deckel ermöglicht Probennahmen beim Fettabscheider und die Wartung der Pumpstation.
Trotz der kombinierten Bauweise erfüllt die Gesamtanlage ACO LipuLift
alle Prüfvorgaben aus
DIN EN 1825; und die Pumpstation erfüllt die nötigen
Kriterien aus
DIN EN 12050-2. Eine Besonderheit stellt der monolithisch
gefertigte Behälter aus Kunststoff dar, wobei eine Trennwand den
Behälter in eine Fettabscheider- und eine Pumpstation-
Zur Auswahl stehen zwei Varianten mit Abdeckungen der Belastungsklassen A15, B125 oder D400:
- Die Variante LipuLift-P mit integriertem Aufsatzstück für die Aufnahme von Auflageringen und Abdeckungen ermöglicht bauseitige Zulauftiefen von 900 bis 1.200 mm. Dazu sind bauseits passende Auflageringe aus Beton mit einer Aufbauhöhe von bis zu 300 mm kombinierbar.
- Die Variante LipuLift-PF verfügt über eine flexible Aufnahme von höhenverstellbaren Aufsatzstücken, die bauseits mit passenden Aufsatzstücken aus Kunststoff von ACO Haustechnik kombinierbar sind. Dadurch ergibt sich höchste Flexibilität bei Zulauftiefen von 1.200 bis 1.900 mm.
... und vier Ausbaustufen:
- In der Ausbaustufe „B“ ist nach dem bauseitigen Anschluss der Zulauf- und der Lüftungsleitung, der Montage der Pumpensteuerung sowie der fachgerechten Verlegung der Druckleitung alles einsatzbereit. Die Entleerung, Reinigung und Wiederbefüllung des Abscheiders erfolgt über die Deckel.
- Die Ausbaustufe „D“ hat eine zusätzlich angebrachte Direktabsaugung, die entweder zu einem Sauganschluss an der Hauswand oder in einen Entsorgungsschacht geführt werden kann. Die Entsorgung lässt sich dadurch ohne das Abnehmen der Deckel durchführen. Geruchsbildung wird hierdurch reduziert.
- Die Ausbaustufe „DA“ verfügt über einen Sprühkopf im Abscheider, der mittels Hochdruckpumpe selbst hartnäckige Rückstände beseitigt und für ein effektiveres Reinigungsergebnis sorgen soll. Er übernimmt nach dem geruchslosen Absaugen des Abscheiderinhalts automatisch die komplette Innenreinigung. Anschließend erfolgt eine programmgesteuerte Befüllung mit Frischwasser. Das Öffnen der Deckel entfällt.
- In der Ausbaustufe „DAP“ ist zusätzlich eine innenliegend montierte Entsorgungspumpe vorhanden, um größere Höhenunterschiede zwischen Abscheider und Entsorgungsfahrzeug überwinden zu können.
Darüber hinaus besteht die Möglichkeit, LipuLift mit sinnvollem Zubehör auszustatten und die Bauteile gewerkeübergreifend anliefern zu lassen – die Planungs-/Installationsphase lässt sich damit erheblich vereinfachen.
Weitere Informationen zum All-in-One-Fettabscheider-System ACO LipuLift können per
E-Mail an ACO angefordert werden.
