Maßnahmen zur Windsogsicherung werden anspruchsvoller
(7.2.2011; BAU-Bericht) Zum 1. März 2011 wird der ZVDH die neue Fachinformation "Windsog" in Kraft treten lassen, die die bisherigen Hinweise zur Lastenermittlung "Windsog" ersetzt. Die Neuregelung orientiert sich an der DIN 1055-4 sowie der DIN EN 1991-1-4. Der Geltungsbereich wurde/wird gegenüber der bisherigen Regelung eingeschränkt. So können beispielsweise Gebäude auf den Nordseeinseln oder mit einer Höhe über 25 m, einer Dachneigung unter 10° oder in Höhenlagen über 1.100 m nicht mehr mit der Fachinformation berechnet werden. Hier ist künftig ein Einzelnachweis durch einen Fachplaner bzw. Statiker erforderlich.
Auf der BAU in München haben sich verschiedene Firmen dieses Themas angenommen und entsprechende Produkte und/oder Dienstleistungen vorgestellt:
Koramics Sturmfix klammert 15 Dachziegelmodelle

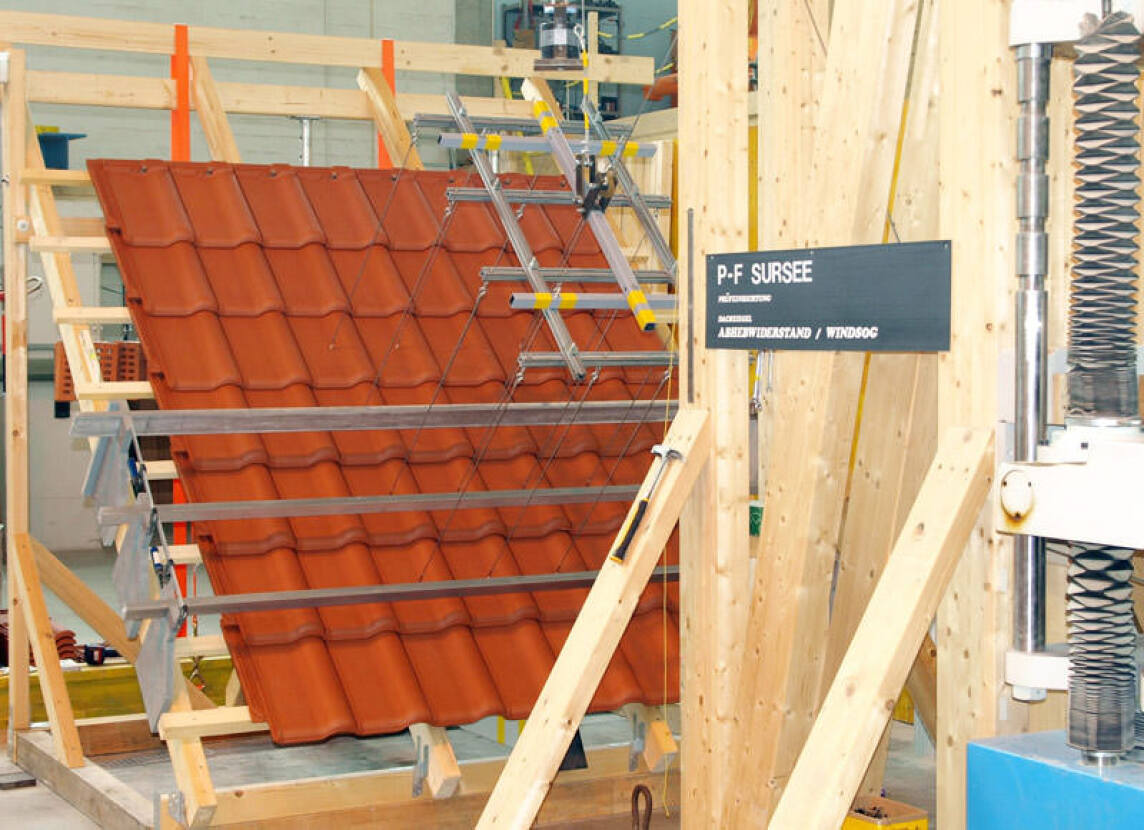

In der neuen Fachregel werden bei der Bewertung der Klammertragfähigkeit drei Klammergruppen unterschieden - wobei immer Ziegel und
Klammer als Kombination zu betrachten sind. Sämtliche Koramic-Sturmfix-Modelle
entsprechen mit einem Abhebewiderstand von ≥ 250 Newton nach
DIN EN 14437 den Anforderungen der höchsten Gruppe K-III.
Als einziger Hersteller bietet Wienerberger bei sämtlichen 15,
mit Sturmfix ausgestatteten Koramic-Dachziegelmodelle, nur eine einzige
Klammervariante bzw.
- Neue Anforderungen an sturmsichere Dächer (18.1.2008)
- Alle Falzziegelarten mit Sturmfix (16.12.2008)

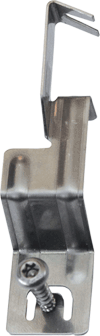

Nelskamp krallt mit neuer "Multi-Sturmkralle"
Mit
einer neuen "Multi-Sturmkralle" stellt sich Nelskamp auf die geänderten
Anforderungen zur Windsogsicherung ein. Sie ist für mehrere Ziegelmodelle
geeignet und soll sich schnell und einfach montieren lassen. "Wo früher sechs
verschiedene Klammertypen gebraucht wurden, genügt jetzt eine", erläuterte
Oliver Kortendieck, Leiter der Nelskamp-Anwendungstechnik, in München.
Die Kralle wird auf der Ziegel-Oberseite aufgesetzt und mit der Traglattung verschraubt. Auf der Unterseite der Ziegel wird die Kralle in eine Ton-Nut eingerastet. Es entsteht eine kombinierte (zweifache) Kopf- und Fußbefestigung. Damit soll die Multi-Sturmkralle höhere Auszugswerte gegenüber bisherigen Systemen erreichen und die Vorgaben der neuen Fachregeln des Deutschen Dachdeckerhandwerks deutlich übertreffen.
Die "Multi-Sturmkralle" ist für die Flachdachziegel "F 7/18°" "F 10 Ü", "F 12 Ü Nord und F 12 Ü Süd", sowie die Großziegel-Modelle "MS 5" und "DS 5" geeignet.
Creaton kündigt App an
Creaton liefert zu jedem Tondachziegelmodell eine individuelle Tabelle, die konkrete Vorgaben zur Anzahl der zu verwendenden Sturmklammern nach den Prüfvorgaben der DIN EN 14437 und den Anforderungen der neuen Fachinformation enthält. Zusätzlich soll es ab Frühjahr 2011 eine Internet-Berechnungshilfe sowie eine Creaton-App für das iPhone geben. Darüber hinaus hat das Unternehmen eine Windsog-Hotline eingerichtet:
- +49 (0) 8223 959 242 / marius.schmidt@creaton.de
- +49 (0) 8223 959 355 / claudio.bernhardt@creaton.de
Neue Sturmklammer von Eternit

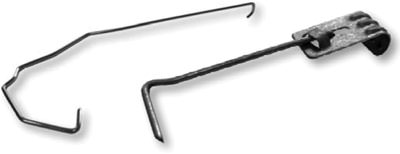

Zur Umsetzung der neuen Fachinformation bietet die Eternit AG eine neue Sturmklammer zur windsogsicheren Verlegung ihres Dachsteinprogramms. Die Klammer für Traglattungen 30x50 und 40x60 mm soll sich zeitsparend ohne zusätzliches Werkzeug einhängen und im Seitenfalz der Dachsteine befestigen lassen. Für Traglattungen mit anderen Querschnitten können Eternit Sturmklammern zum Einschlagen eingesetzt werden. Diese werden in den Seitenfalz der Dachsteine eingehängt und in die Traglattung eingeschlagen.

Um eine ausreichende Sturmsicherung zu erreichen, muss für jede Dachstein/Sturmklammer-Kombination der spezifische Widerstand Rd,f ermittelt werden, mit dem das erforderliche Befestigungsschema erstellt werden kann. Dieser Wert lässt sich für alle Eternit Dachsteine in ausführlichen Befestigungstabellen in der neuen, zwölfseitigen Broschüre zur windsogsicheren Verlegung von Dachsteinen entnehmen. Diese enthält außerdem eine Windzonenkarte von Deutschland sowie Modelle der Befestigungsschemen für verschiedene Dachformen und bauliche Gegebenheiten.
Weitere
Informationen können per
E-Mail an Koramic, per
E-Mail an Nelskamp, per
E-Mail an Creaton
und per
E-Mail an Eternit
angefordert werden.
