Abstandhalter für gewölbte Sichtbetonoberflächen - am Beispiel „Stuttgart 21“

(7.11.2019) Im Rahmen des Verkehrsbauprojekts „Stuttgart 21“ wird der alte Stuttgarter Hauptbahnhof zu einem unterirdischen Durchgangsbahnhof umgebaut. Für die Kelchstützen an den künftigen Bahnsteigen liefert Max Frank Einzelabstandhalter aus Faserbeton.

Foto © Achim Birnbaum

Einen architektonischen Blickfang des künftigen Hauptbahnhofes bildet das vom Büro Ingenhoven Architects entworfene Dach, das von 28 Kelchstützen getragen wird. Diese leiten das Tageslicht durch die kreisrunden Öffnungen - den „Lichtaugen“ - direkt von außen in die Bahnsteighalle; siehe Modell:

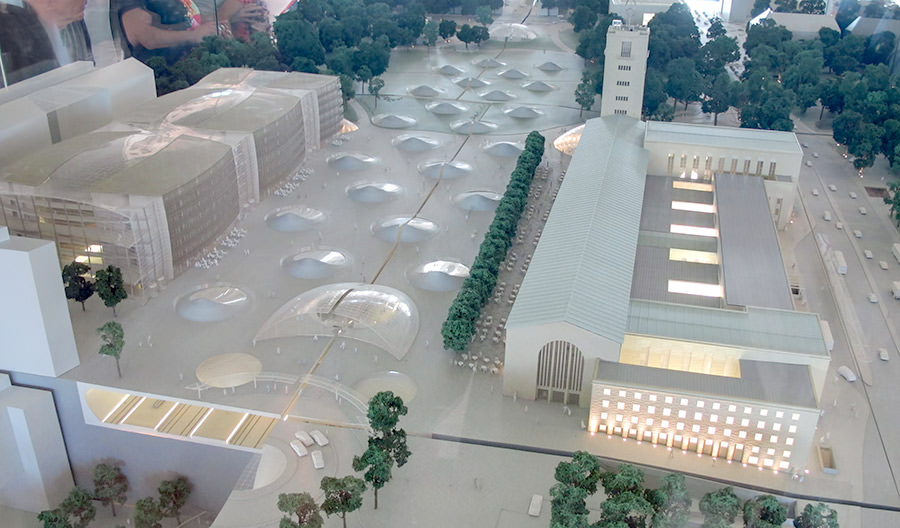

Foto © baulinks/AO

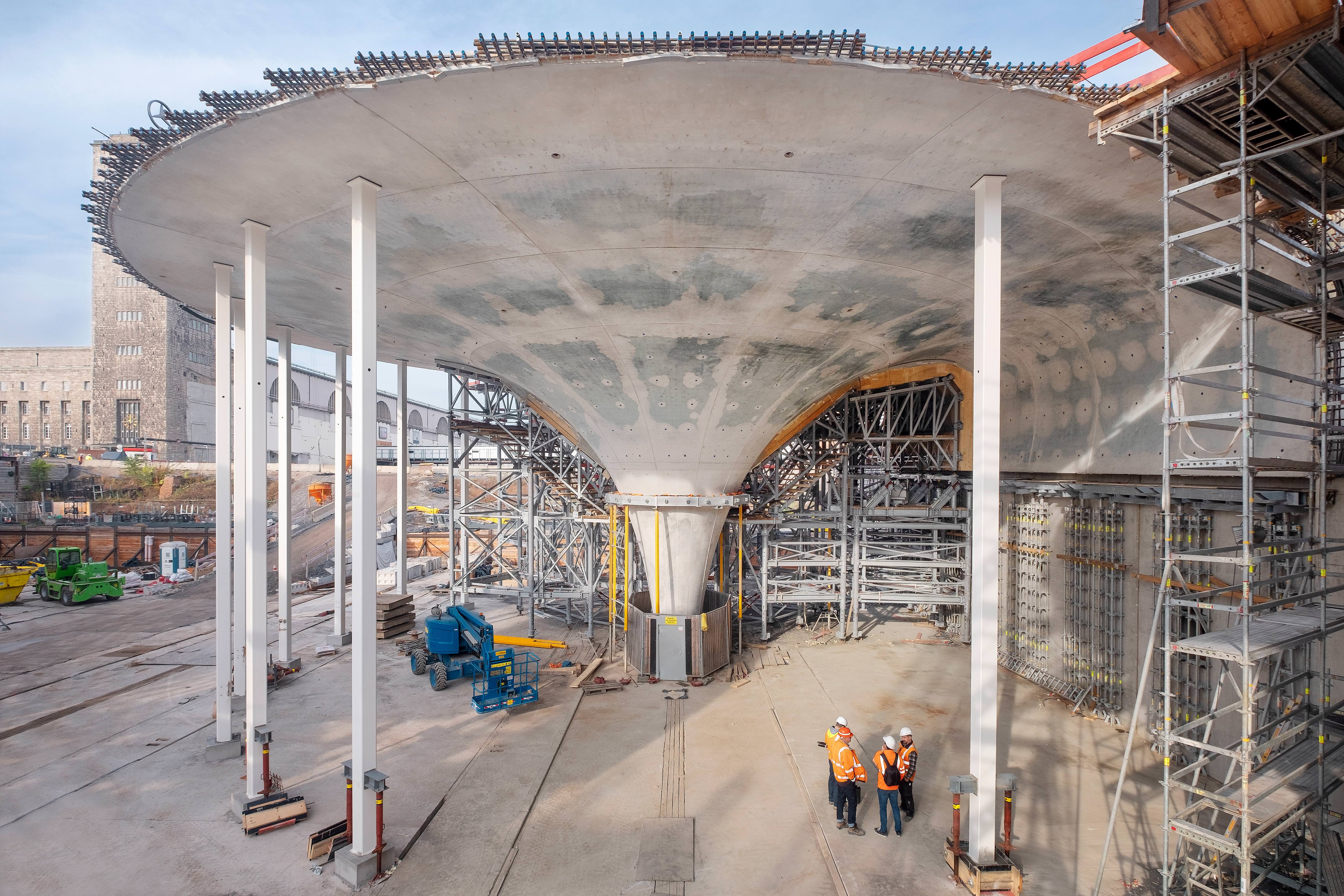

Inzwischen sind die ersten tonnenschwere Stützen errichet. Mit rund 12 Metern Höhe stehen sie auf einem schmalen Fuß und weiten sich nach oben hin bis zu einem Durchmesser von 32 Metern. Die mächtige Stützenkonstruktion mit ihrer gewölbten Sichtbetonoberfläche stellt hohe Anforderungen an Statik und Design sowie Betonschalung und Betontechnik - und dazu zählen auch die verwendeten Materialien.

Abstandhalter für Sichtbetonoberflächen

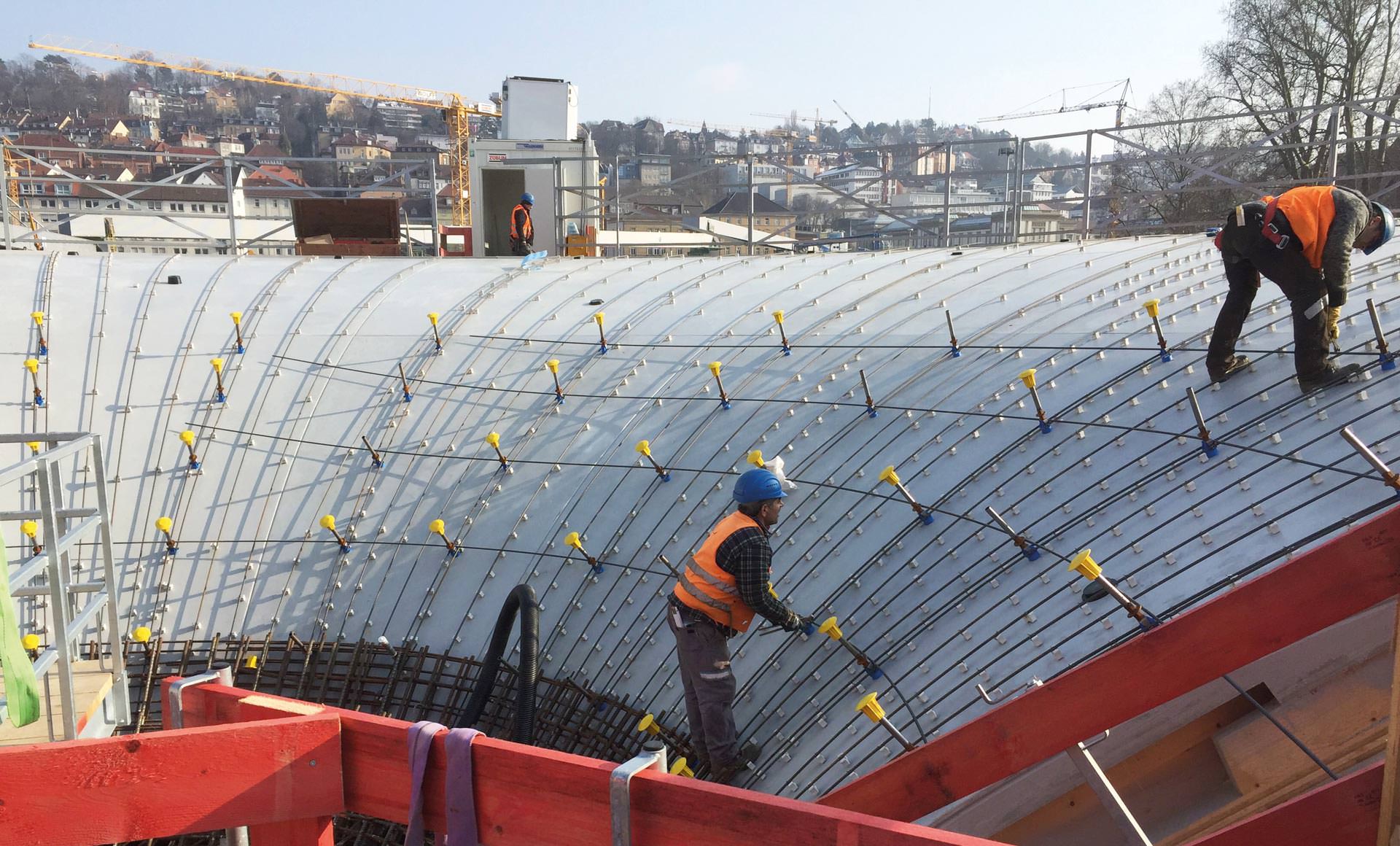

Eine korrekte Betondeckung ist essenziell für die Dauerhaftigkeit von Stahlbetonbauwerken.  In diesem Falle sichern Abstandhalter aus Faserbeton von Max Frank die Betondeckung vor und während des Betonierens. Sie zeichnen sich durch eine hohe Druckfestigkeit sowie eine hohe chemische und physikalische Beständigkeit aus.

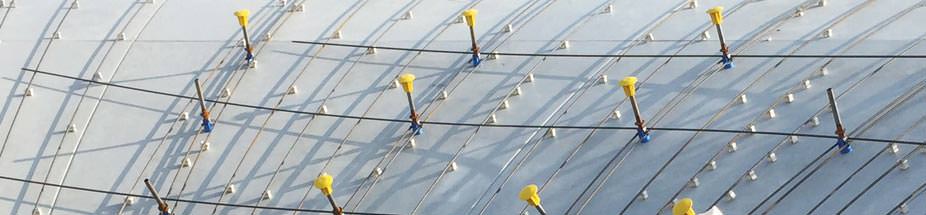

Foto © Achim Birnbaum

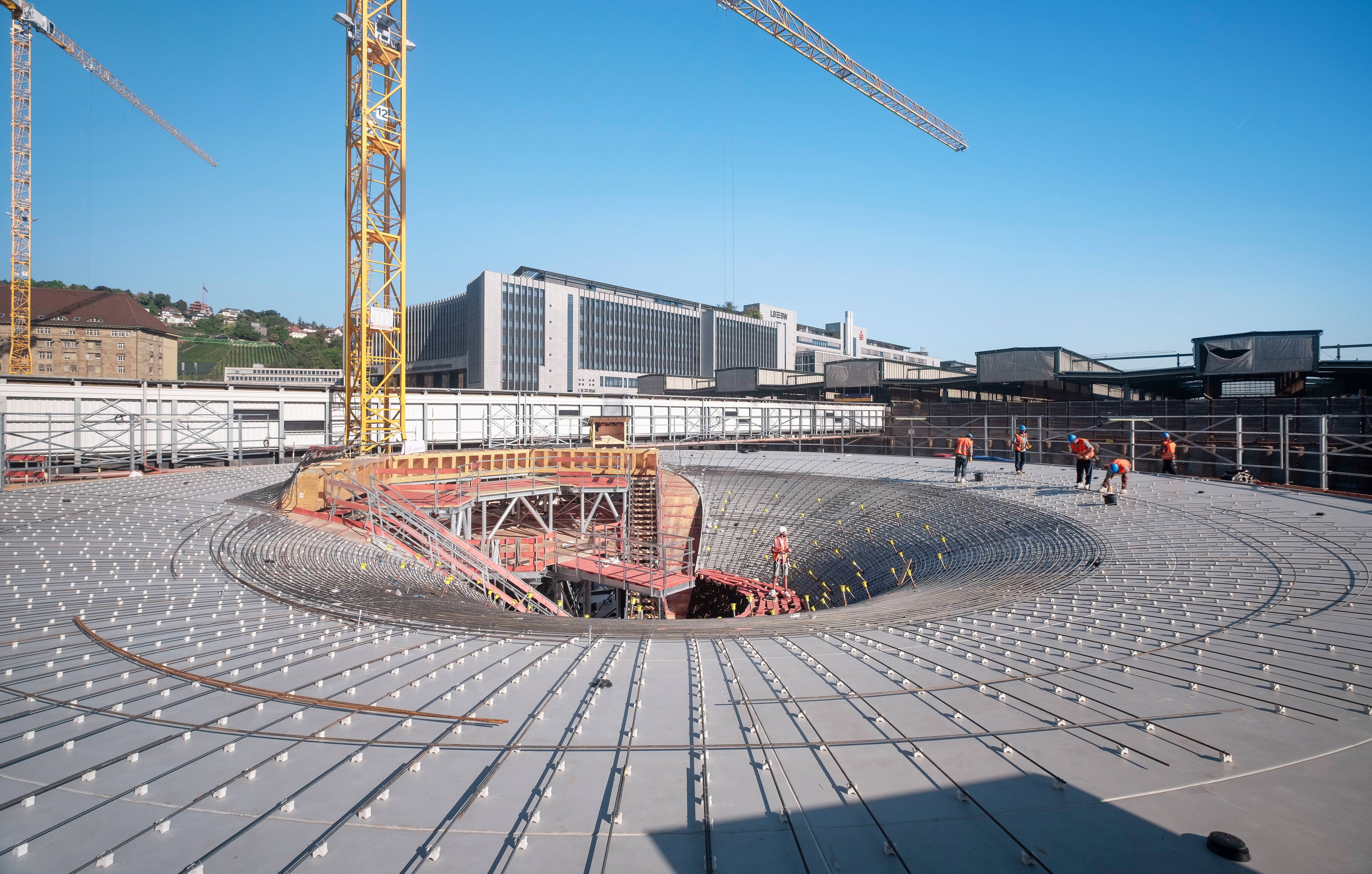

Bei geschalten, repräsentativen Sichtbetonflächen wie bei den Kelchstützen des Bahnprojektes Stuttgart-Ulm gilt es zudem, ein Abzeichnen der Auflagepunkte von Abstandhaltern zu vermeiden. Empfohlen werden daher Einzelabstandhalter mit minimaler Auflagefläche für einen möglichst geringen Schalungskontakt. Auch die systematische Planung und Verlegung der Abstandhalter tragen zu einem optisch ansprechenden Ergebnis bei.

Um darüber hinaus einem Abzeichnen vorzubeugen, wurden die Abstandhalter farblich der hellen Sichtbetonoberfläche der Kelchstützen angeglichen. Für ein optimales Farbergebnis führte Max Frank vorab Probe-Betonagen durch und erzielte so in Abstimmung mit dem Kunden die passende Farbe für die Abstandhalter.

Foto © Max Frank

Max Frank bietet ein umfassendes Sortiment an verschiedensten Abstandhaltern. In diesem Fall wurde für die Befestigung der Einzelabstandhalter an der Bewehrung die Variante mit Klammer gewählt. Somit bleiben die Abstandhalter in rechtwinkliger Position zur Bewehrung und gewährleisten die Einhaltung der Betondeckung.

Weitere Informationen zu Abstandhaltern für Sichtbeton-Konstruktionen können per E-Mail an Max Frank angefordert werden.
