VFF-Merkblatt FA.01 „Potentialausgleich und Blitzschutz bei Vorhangfassaden“ überarbeitet

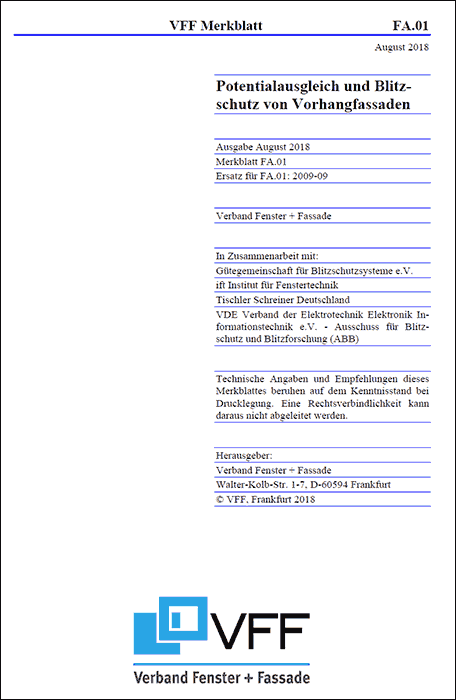

VFF-Merkblatt FA.01 „Potentialausgleich und Blitzschutz bei Vorhangfassaden“


(31.8.2018) Das VFF-Merkblatt FA.01: 2018-08 „Potentialausgleich und Blitzschutz bei Vorhangfassaden“ (Ersatz für FA.01: 2009-09) wurde aufgrund einer Reihe aktualisierter Normen sowie neuer relevanter Erkenntnisse überarbeitet und um einen Anhang zum besseren Verständnis der komplexen Zusammenhänge beim Blitzschutz erweitert.

Mit dem erstmals 2009 erschienenen Merkblatt hatte der VFF auf mangelhafte Ausschreibungen zum Thema - sei es aus Unwissenheit oder wegen falsch verwendeter Begriffe - reagiert. Grundsätzlich unterscheidet das Merkblatt zwischen ...

  • dem Potentialausgleich (Schutz gegen elektrischen Schlag) und
  • dem Blitzschutz unter Einbeziehung der Fassade.

Das Merkblatt definiert alle wichtigen Begriffe und macht deutlich, dass der Potentialausgleich zum Schutz gegen elektrischen Schlag und Blitzschutz von Vorhangfassaden als Bestandteil des Äußeren Blitzschutzes erhebliche planerische Leistungen und Vorgaben erfordern, die nicht im Leistungsumfang der Fassadenhersteller enthalten sind. Ein Anschluss der Fassade zum Schutz gegen elektrischen Schlag kann freiwillig vereinbart werden. In diesem Fall sind zum Anschluss an das Potentialausgleichsystem entsprechende Übergabepunkte im Rahmen der Ausführungsplanung abzustimmen und eindeutig zu definieren. Soll eine Vorhangfassade gar als natürlicher Bestandteil des Blitzschutzsystems genutzt werden, ist dies gesondert zu vereinbaren und entsprechend in der Leistungsbeschreibung als eigene Position auszuschreiben, da i.d.R. andere Verbindungen benötigt werden als standardmäßig vorhanden sind. Das Merkblatt stellt ausführlich die möglichen konstruktiven Lösungen für die Anforderungen von Potentialausgleich und Blitzschutz vor.

In der Neufassung wurden neben der Produktnorm für Vorhangfassaden EN 13830 von 2015 auch die überarbeiteten Normen aus dem Elektro- und Blitzschutzbereich berücksichtigt und in diesem Zusammenhang auch die Begrifflichkeit und die Normverweise aktualisiert. Zum besseren Verständnis der komplexen Zusammenhänge beim Blitzschutz wurden zudem ein Anhang mit einem Ablaufdiagramm zu den Entscheidungswegen zum Blitzschutz unter Einbeziehung der Fassade und ein Anhang mit Anwendungsbeispielen zum Blitzschutz ergänzt.

An der Überarbeitung des Merkblatts haben neben Experten des VFF die Gütegemeinschaft für Blitzschutzsysteme, das ift Institut für Fenstertechnik, Tischler Schreiner Deutschland und der VDE Verband der Elektrotechnik Elektronik Informationstechnik mit seinem Ausschuss für Blitzschutz und Blitzforschung (ABB) mitgewirkt.

Das VFF-Merkblatt ist als Leseprobe unter window.de > Verband Fenster + Fassade > Normung und Technik > Merkblätter und Mitgliederinfos > hier (direkter PDF-Download) in Auszügen einzusehen und kann beim Beuth-Verlag bestellt werden. Die Schutzgebühr beträgt 19 Euro. Mitglieder des VFF erhalten je ein Exemplar kostenlos.

siehe auch für zusätzliche Informationen:
