„Fluidikfenster“ mit schaltbarem Sonnenschutz und solarthermischer Energiegewinnung
(5.9.2018) Der Energieeffizienz von Gebäuden widmet sich das an der Friedrich-Schiller-Universität Jena beheimatete Forschungsprojekt LaWin (Large-Area Fluidic Windows). Die jüngsten Erkenntnisse wurden jetzt im Fachmagazin „Advanced Sustainable Systems“ vorgestellt. In dem Beitrag „A Large-Area Smart Window with Tunable Shading and Solar-Thermal Harvesting Ability Based on Remote Switching of a Magneto-Active Liquid“ präsentieren Jenaer Materialwissenschaftler den Prototypen eines Fensterglases, das sich auf Knopfdruck selbst verdunkelt und zur solarthermischen Wärmegewinnung nutzen lässt.
Flüssigkeiten in Fenstern und Fassaden
„Kernthema unseres Projektes ist die Nutzung von Flüssigkeiten in Gebäudehüllen, zum Beispiel als Wärmeträger oder um zusätzliche Funktionen in Fenster und Fassaden zu integrieren“, erläutert Prof. Dr. Lothar Wondraczek. „Dafür entwickeln wir neuartige Glaswerkstoffe, in die sich großflächige Kanalstrukturen integrieren lassen. In diesen Kanälen zirkuliert dann eine für die jeweilige Anwendung geeignete Flüssigkeit.“

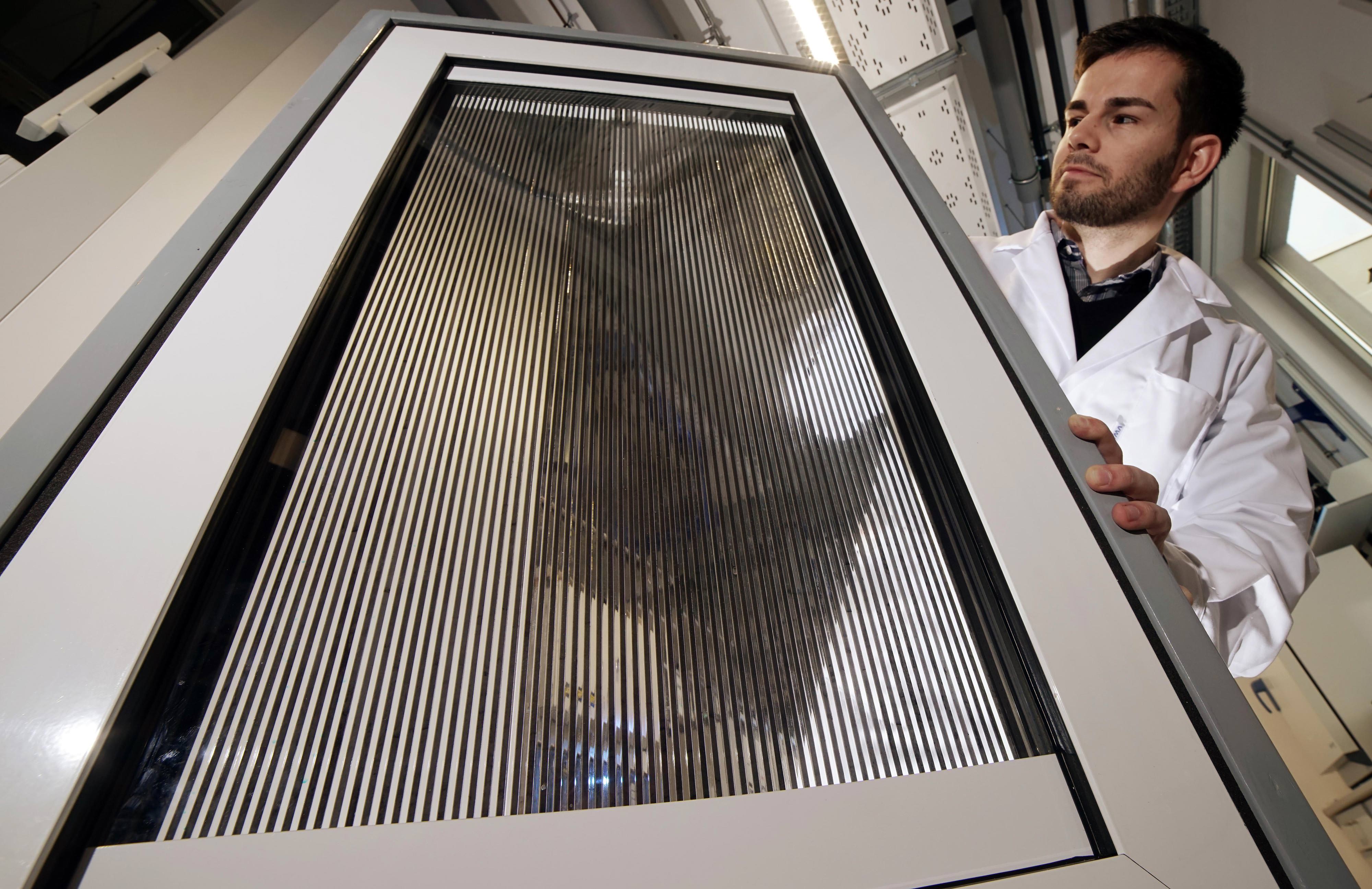

Für den neusten Prototypen wird die Flüssigkeit mit kleinsten magnetischen Eisenpartikeln angereichert, die sich mit Hilfe eines Magnets herausziehen oder, durch Abschalten des Magnets, wieder zuführen lassen. „Abhängig von der Menge der in der Flüssigkeit enthaltenen Eisenpartikel nimmt die Flüssigkeit einen unterschiedlich starken Grauton an - oder färbt sich komplett schwarz“, erklärt der Koordinator des Projektes. „So wird das Fluidikfenster unterschiedlich stark abgedunkelt. Zusätzlich wird einfallendes Sonnenlicht zunehmend stark absorbiert, wodurch sich die Flüssigkeit erwärmt.“ Der erzielbare Wärmegewinn pro Fläche sei vergleichbar mit dem üblicher solarthermischer Anlagen. „Und im Gegensatz zu herkömmlichen Solarthermieanlagen können diese Systeme sehr einfach in die vertikale Fassade integriert werden“, sagt der Materialforscher. Das Schalten - also das Zu- oder Abführen der Partikel in die Flüssigkeit - erfolgt dabei in einem separaten Tank. Ein elektrischer Anschluss am Fenster ist anders als in bisherigen Technologien nicht nötig.
„Der Vorteil großflächiger Fluidikfenster besteht vor allem darin, dass sie Klimaanlagen, Verschattungssysteme und beispielsweise die Warmwasseraufbereitung in einem ersetzen können“, argumentiert Lothar Wondraczek, der an der Uni Jena den Lehrstuhl für Glaschemie innehat. Hierfür sei die Entwicklung entsprechender großformatiger Glasbauteile zu möglichst niedrigen Kosten der Schlüssel. Die Gläser müssen ...
- die Fluid führenden Kanäle enthalten,
- über die gesamte Lebensdauer eines Gebäudes unverändert stabil bleiben und
- sich zudem mit geringem Aufwand in herkömmliche Rahmen von Zwei- oder Dreifachverglasungen integrieren lassen.
Dass die drei Aspekte erfüllt werden, konnte das Forschungskonsortium anhand von Prototypen mit einer Gesamtfläche von rund 200 m² demonstrieren.
Das mit 5,9 Mio. Euro von der Europäischen Union im Rahmen ihres Horizon-2020-Programms über den Zeitraum von 2015 bis Ende 2017 geförderte Projekt widmet sich innovativen Materialien für smarte Fenster- und Fassadensysteme. Weitere 2,2 Mio. Euro steuerten insgesamt elf beteiligte Industriepartner bei. Nach dem Ende der ersten Förderphase ist in diesem Jahr die Kommerzialisierung erster Anwendungen geplant.
Original-Publikation: Heiz, B. P. et al. (2017): „A Large-Area Smart Window with Tunable Shading and Solar-Thermal Harvesting Ability Based on Remote Switching of a Magneto-Active Liquid“, Advanced Sustainable Systems, DOI: 10.1002/adsu.201700140.
