Schallschutztool von Geberit zur Einhaltung von Schallschutzanforderungen

(2.12.2020) Steigende Schallschutzanforderungen machen Sanitärinstallationen immer häufiger zu einer Herausforderung. Werden Normen und geforderte Schallschutzanforderungen nicht eingehalten, drohen gerichtliche Auseinandersetzungen und mitunter teure Nachbesserungen. Mit einem Online-Schallschutztool unterstützt Geberit nun Architekten, Fachplaner, Installateure, Bauträger und Investoren bei der Auswahl und Auslegung von Rohrleitungen: Spezifische Bausituationen können dazu online abgebildet und die passende Systemlösung für die jeweiligen Anforderungen ermittelt werden:


geberit.de/schallschutztool

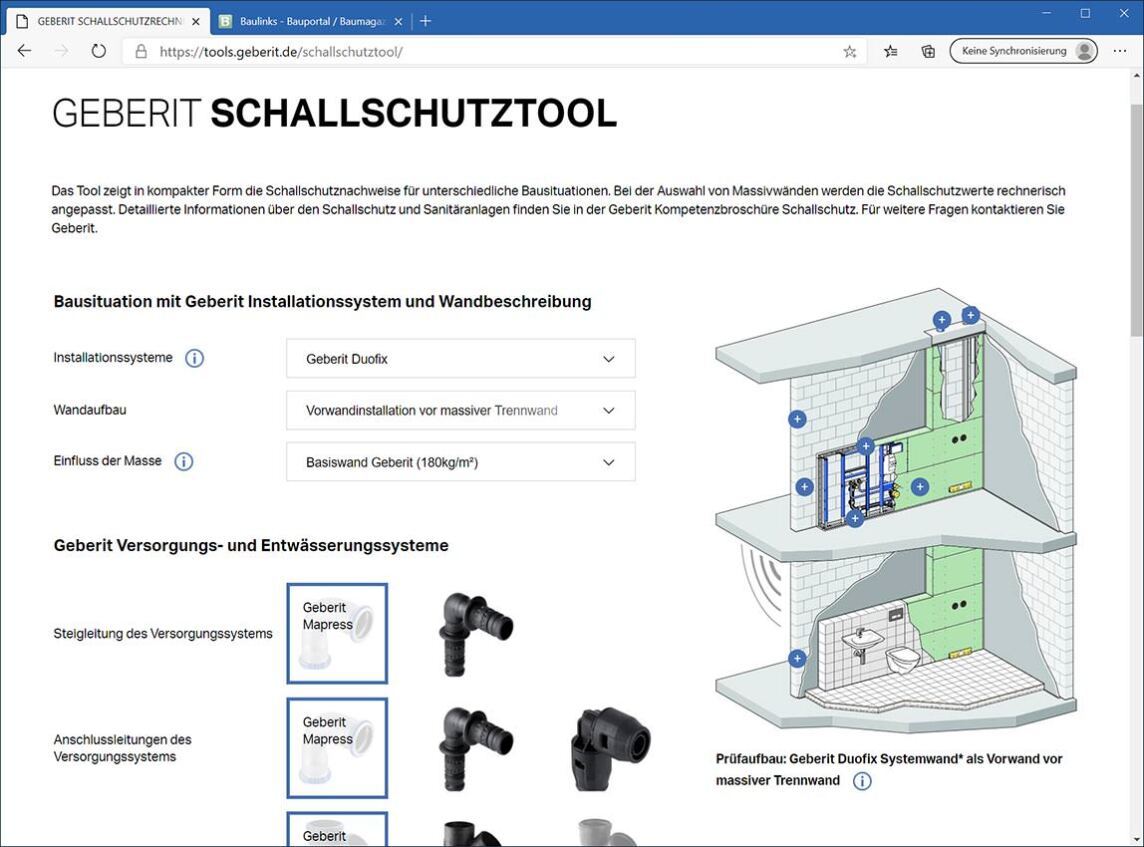

Mit dem Geberit Schallschutztool lässt sich recherchieren, mit welchen Systemen und Produkten der geforderte Schallschutz bei konkreten Bauprojekten eingehalten werden kann. Dazu ermittelt das Onlinetool die zu erwartenden Installationsgeräuschpegel von mehr als 2.000 unterschiedlichen Bausituationen.

Das Tool visualisiert komplexe Gegebenheiten auf anschauliche Weise und liefert zugleich eine schnelle Beurteilung von Bausituationen. Das Tool berücksichtigt dabei wesentliche Einflussgrößen:

  • Installationsart,
  • Wandtyp und Flächengewichte,
  • Versorgungs- und Entwässerungssysteme.

Sind die verschiedenen Parameter wie das geplante Installationssystem, der Wandaufbau und der Einfluss der Masse eingegeben, errechnet das Tool, welche Schalldruckpegel nach DIN 4109 sowie nach VDI 4100 zu erwarten sind. Die Ergebnisse werden sowohl für den diagonal darunter liegenden Raum im fremden schutzbedürftigen Bereich als auch für den angrenzenden Raum im eigenen Bereich angezeigt. Zusätzlich liefert das Schallschutztool eine Tabelle, welche Anforderungen aus den Normen und Richtlinien erfüllt werden und welche nicht.

Parameter-Vergleich in Echtzeit

Durch Änderungen einzelner Parameter lassen sich verschiedene Wandaufbauten und Installationen direkt vergleichen. Es sind dabei alle Kombinationen darstellbar, die seitens des Fraunhofer IBP geprüft wurden und in der Geberit Schallschutz-Kompetenzbroschüre (siehe rechts) hinterlegt sind. Ist die passende Systemlösung gefunden, gibt es den Nachweis als PDF-Datei zum Download.

siehe auch für zusätzliche Informationen:
