Schmalster Brandschutzschalter mit integriertem Leitungsschutz von Siemens
(28.6.2018;
Light+Building-
- erkennt Fehlerlichtbögen in elektrischen Leitungen und
- schützt bei Überlast und Kurzschluss.
Bei kritischen Werten im Stromfluss unterbricht der Schalter den Stromkreis und vermeidet somit präventiv Brände.

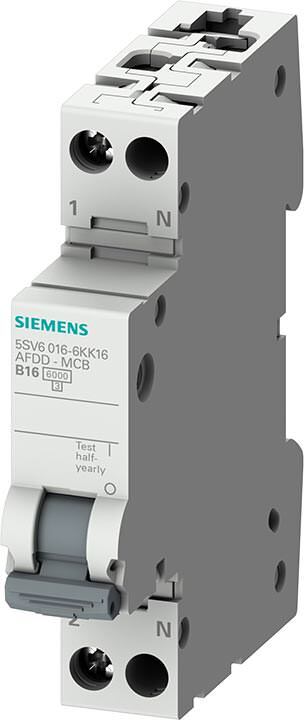

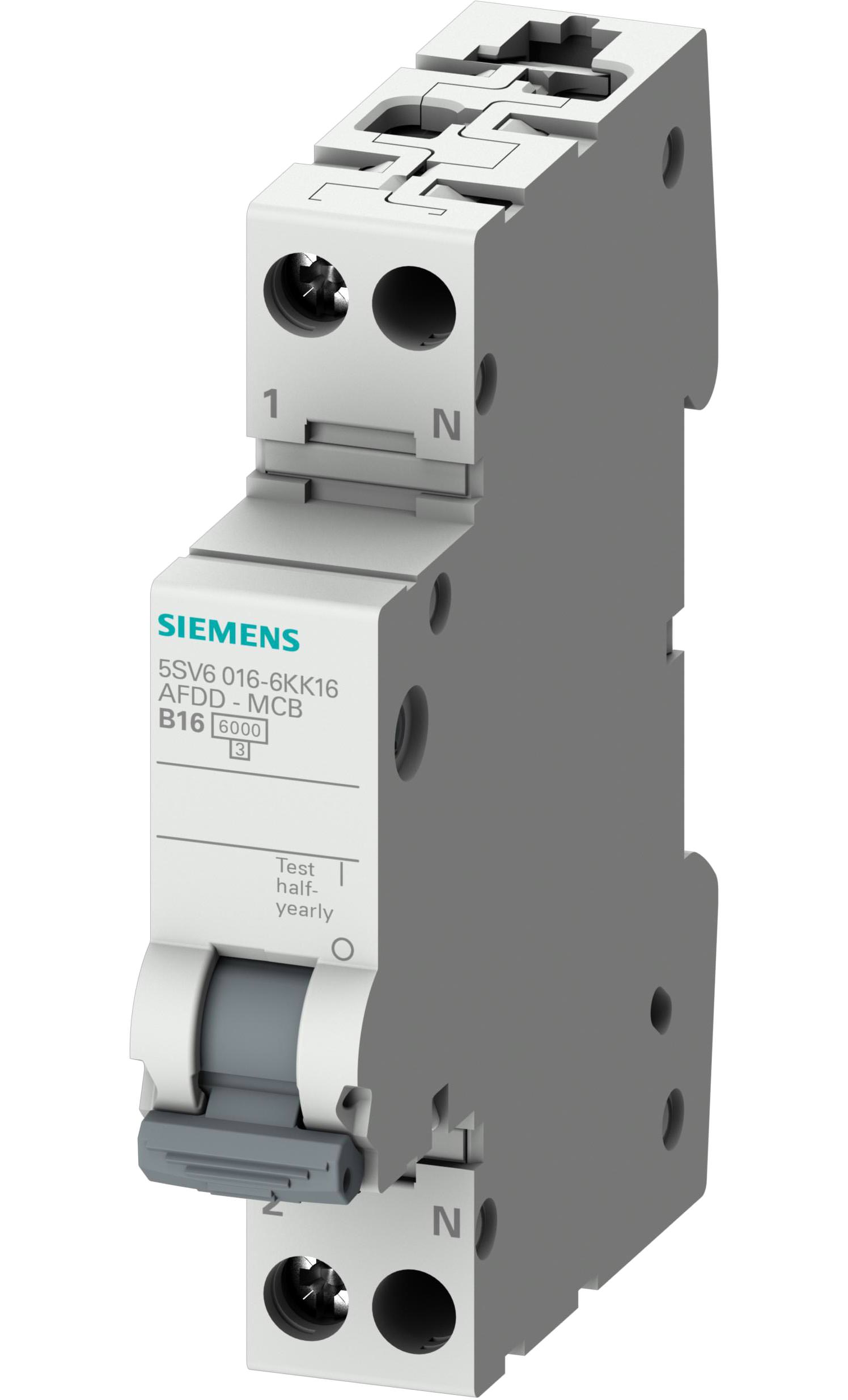

Aufgrund seiner schmalen Bauform lässt sich der Brandschutzschalter vom Typ 5SV6 platzsparend einbauen: Bei neuen Elektroinstallationen spart dies 50% Platz, verglichen mit der Installation von zwei separaten Geräten. In Bestandsgebäuden kann der Brandschutzschalter so ohne zusätzlichen Platzbedarf nachgerüstet werden.
Zur Erinnerung: Gemäß DIN VDE 0100-420, ist der Einsatz von Brandschutzschaltern mittlerweile in vielen Anwendungsbereichen Pflicht. Die Übergangsfrist der Norm endete am 18. Dezember 2017 - siehe auch Beitrag „Fragen und Antworten vom TÜV und von Siemens zum Thema Brandschutzschalter“ vom 4.1.2018.
Serielle Fehlerlichtbögen
Mit dem Brandschutzschalter 5SV6 bringt Siemens bereits die dritte
Produktgeneration für den präventiven Brandschutz auf den Markt. Anders als
Leitungsschutz- und FI-
- beschädigten Kabelisolierungen,
- gequetschten Leitungen,
- abgeknickten Steckern oder
- losen Kontaktstellen in der Elektroinstallation.
Die Folge ist eine starke Erhitzung, die schließlich zum Kabelbrand und in Folge dessen Brand des Gebäudes führen kann. Brandschutzschalter erhöhen damit die Sicherheit von Personen und Vermögenswerten deutlich.
Die Brandschutzschalter sind Teil des durchgängigen Sentron-Portfolios von Siemens. Die Produktreihe umfasst den Brandschutzschalter 5SM6 in zwei Baubreiten zum Anbau an Leitungsschutzschalter oder FI/LS-Schalter sowie die neue Kombivariante 5SV6.
Technische Basis der Brandschutzschalter ist die von Siemens patentierte Erkennungstechnologie SIARC: Die Geräte messen permanent das Hochfrequenz(HF)-Rauschen von Spannung und Strom in deren Intensität, Dauer und den dazwischen liegenden Lücken. Ein integrierter Mikrocontroller wertet diese Signale aus und veranlasst bei Auffälligkeiten innerhalb von Bruchteilen einer Sekunde das Abschalten des angeschlossenen Stromkreises. Harmlose Störquellen, wie sie zum Beispiel beim Betrieb von Bohrmaschinen oder Staubsaugern vorkommen können, können die Brandschutzschalter von gefährlichen Lichtbögen unterscheiden.
