Anwendungsumfang für Geberits Rohrschott90 Plus EN erweitert
(12.1.2023) Entwässerungssysteme aus Kunststoff haben Abwasser vom Entwässerungsgegenstand aus dem Gebäude sicher bis in den Kanal abzuleiten. An Wände oder Decken stellen die geltenden Bauordnungen der jeweiligen Bundesländer verschiedene Anforderungen an den Feuerwiderstand - beispielsweise F 90. In Fällen, in denen Rohrleitungen solche klassifizierte Bauteile queren, müssen die Rohrleitungen mit geeigneten Vorkehrungen versehen werden, um den entsprechenden Feuerwiderstand (z.B. über 90 Minuten lang) einzuhalten. Ein bauordnungsrechtlich zugelassenes Produkt hierfür ist das Geberit Rohrschott90 Plus EN, das inzwischen mit allen Geberit-Entwässerungssystemen kompatibel ist. Vor allem Installateure sollen davon profitieren, dass ein Rohrschott für alle Geberit-Entwässerungssysteme verwendet werden kann: das Risiko für falsche Installationen wegen nicht kompatibler Produkte wird minimiert und die Anwendung vereinfacht.
Das Rohrschott besteht aus einem Intumeszenzmaterial, das im Brandfall aufschäumt und so die durch den Brand entstandene Öffnung im Bauteil (Decke oder Wand) verschließt - über die geforderte Feuerwiderstandsdauer von 90, 60 oder 30 Minuten hinweg. Damit wird im Rahmen der geltenden Prüfbestimmungen die Übertragung von Feuer und Rauch in andere Brandabschnitte verhindert. Die allgemeine Bauartgenehmigung (aBG) Nr. Z-19.53-2236 für das System Geberit Rohrschott90 Plus EN wurde 2022 um zahlreiche Bauarten ergänzt.
Zulassung für alle Systeme
Der erweiterte Anwendungsumfang des Rohrschott90 Plus EN beinhaltet die Zulassung für alle Entwässerungssysteme von Geberit. Damit ist das System kompatibel zu ...
- Geberit Silent-db20, DN 56 bis DN 150,
- Geberit Silent-Pro, DN 50 bis DN 150,
- Geberit Silent-PP, DN 30 bis DN 150 und
- Geberit PE, DN 30 bis DN 200.
Das Produkt kann montiert werden ...
- an oder in mindestens 15 cm starke Massivdecken,
- in gewissen Bausituationen auch an mindestens 10 cm starken Massivdecken sowie
- an oder in mindestens 10 cm starke Trockenbau- oder Massivwänden.
Weiterhin ist die Montage - eine DN größer - über die Steckmuffen der Entwässerungssysteme Silent-Pro und Silent-PP möglich.
Über die allgemeine Bauartgenehmigung Nr. Z-19.53-2236 sind zahlreiche neue Bausituationen abgedeckt:
- Abschottung von Rohrleitungen, die mittels Geberits Schalldämmmatte Isol Flex gedämmt sind,
- Abschottung von Rohrleitungen, die mittels dem flexiblen Elastomerschaum „AF/Armaflex“ der Firma Armacell gedämmt sind. (siehe auch Beitrag „Neue AF/ArmaFlex-Generation für technische Isolierungen mit verbessertem Brandverhalten“ vom 18.3.2021)

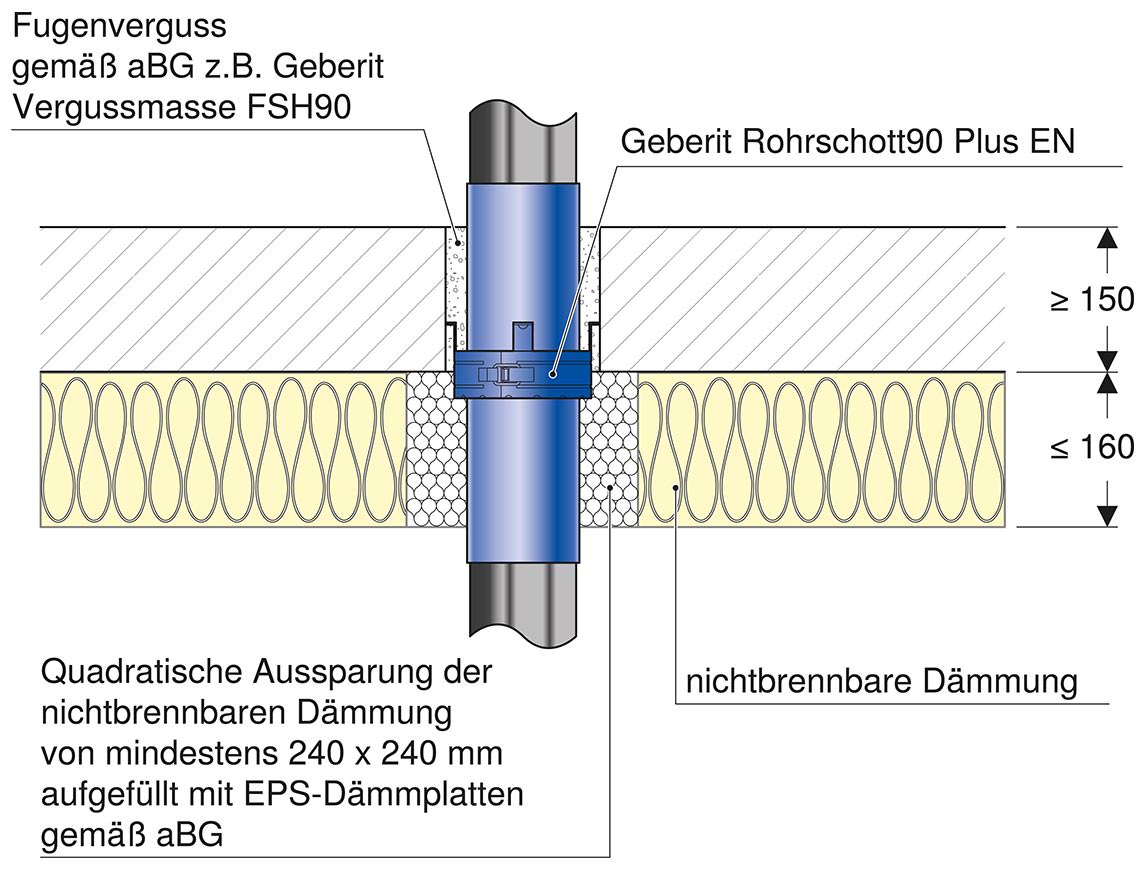

- Einbau in Decken mit unterseitig montierter, nicht brennbarer Dämmung - beispielsweise in Kellern oder Tiefgaragen.
- Abschottung des Pluvia Dachwassereinlaufs DN 56 von Geberit in Massivdächern.

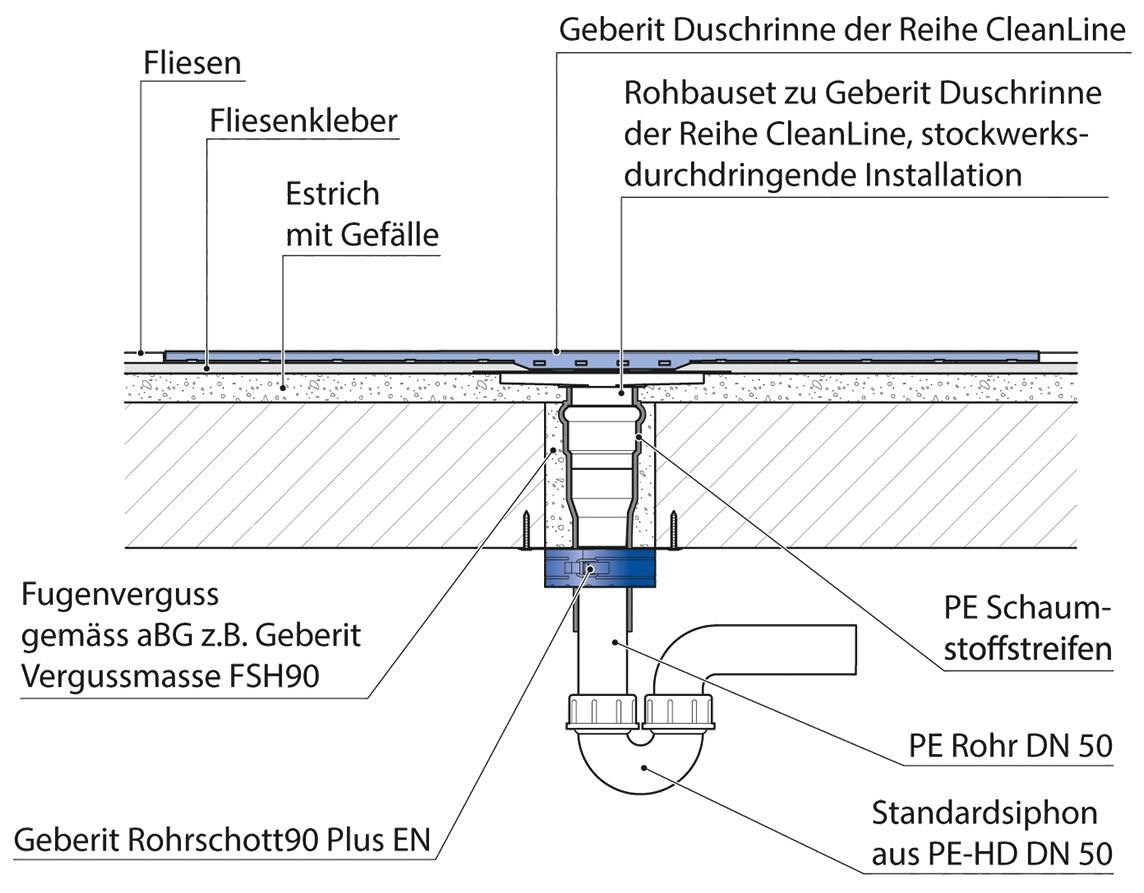

- Wenn nicht ausreichend Bodenaufbau in der Etage vorhanden ist, um Anschlussleitungen von bodenebenen Duschen in der Etage zu verziehen. In diesem Fall umfasst der erweiterte Anwendungsumfang eine senkrechte Deckendurchführung für die hauseigene Duschrinne CleanLine oder die Duschfläche Setaplano, um die Dusche eine Etage tiefer anzuschließen:

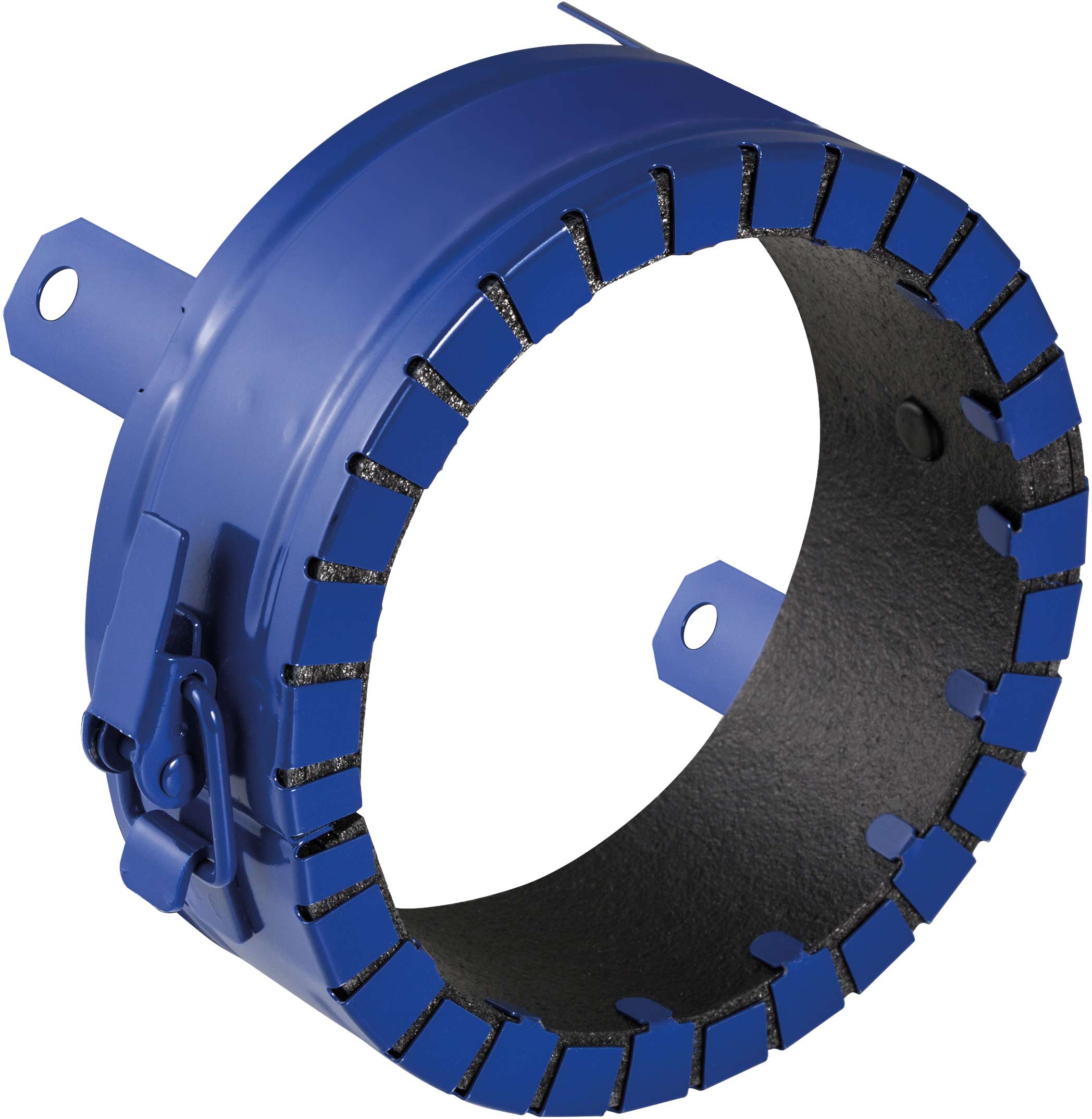

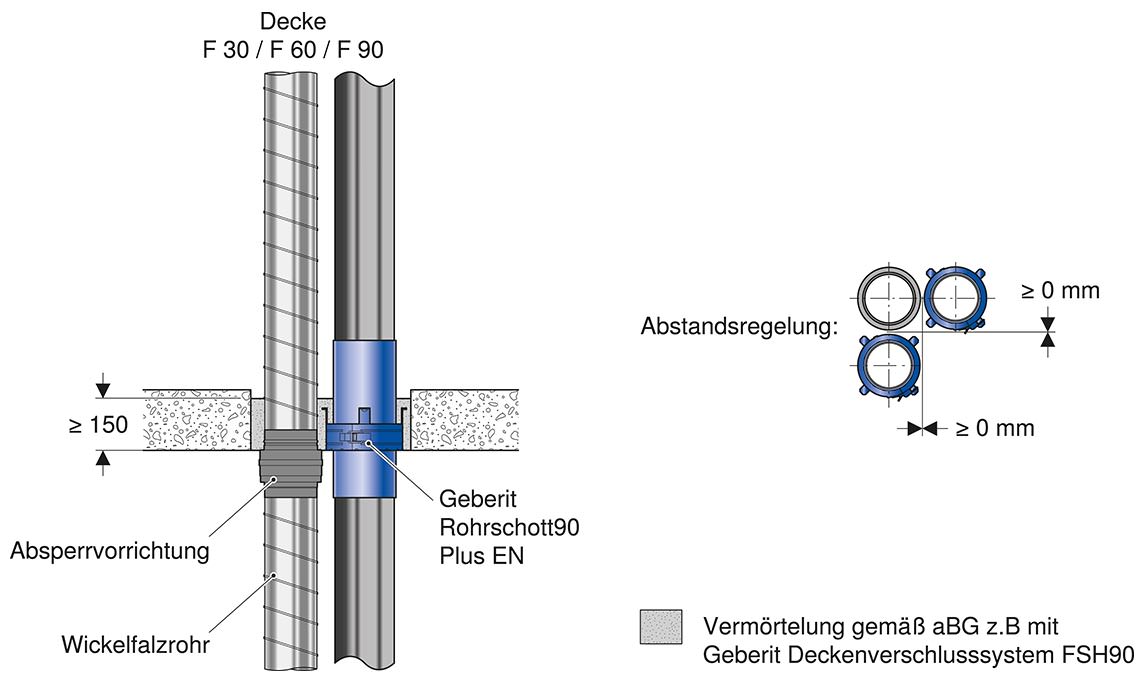

Montagevarianten der Rohrmanschette
Die Anforderungen an den baulichen Brandschutz werden in den jeweiligen Bauordnungen der Länder über die Gebäudeklassen geregelt. Mit zunehmender Gebäudehöhe nehmen auch die Anforderungen F 30, F 60, F 90 der Bauteile von klassifizierten Decken und Wänden zu.
Analog dazu erfolgt die Klassifizierung der Rohrabschottung in R 30, R 60 und R 90. Die folgenden Montagevarianten sind möglich:
- Bei der aufgesetzten Montage wird das Rohrschott auf beiden Seiten der Wand oder unterhalb der Decke aufgesetzt und mit Befestigungslaschen montiert.
- Bei der teilweise eingelassen Montage wird die Rohrmanschette abhängig von der Dimension mindestens 1 cm tief montiert.
- Bei der vollständig eingelassen Montage wird das Rohrschott bis maximal decken- bzw. wandbündig, je nach Bausituation, montiert. Dabei erfolgt die Befestigung der Manschetten über den umlaufenden Verschluss der Bauteilöffnung mit formbeständigen, nichtbrennbaren Baustoffen - wie z.B. Beton, Zementmörtel oder Gipsmörtel, über die rechtwinklig abgebogenen Befestigungslaschen. In Decken kann wahlweise der Fugenverschluss durch die hauseigene Vergussmasse FHS90 erfolgen.
Im Lieferumfang befindet sich neben dem Rohrschott eine Körperschalldämmung mit geeigneten Klebestreifen, um die Körperschall-Entkopplung im Bereich der Rohrdurchführung zum Bauteil vorzunehmen, Befestigungsschrauben für den nachträglichen Einbau, ein Kennzeichnungsschild sowie eine ausführliche Montageanleitung.
Weitere Informationen zu Rohrschott90 Plus EN können per E-Mail an Geberit angefordert werden.
