Projekt LC150: Effizienzrekord für Wärmepumpen-Kältekreis mit Propan

(10.10.2022) Wärmepumpen-Hersteller arbeiten derzeit sowohl an Kostensenkungen als auch an nachhaltigen Kältemitteln für ihre Geräte. Im Projekt LC150 („low charge 150 g“) entwickeln das Fraunhofer-Institut für Solare Energiesysteme ISE und ein Konsortium aus Wärmepumpenherstellern einen standardisierten und kältemittelreduzierten Propan-Kältekreis. Auf der Chillventa (11. bis 13.10.2022 in Nürnberg) will das Fraunhofer ISE einen Beispiel-Kältekreis aus dem Projekt zeigen.

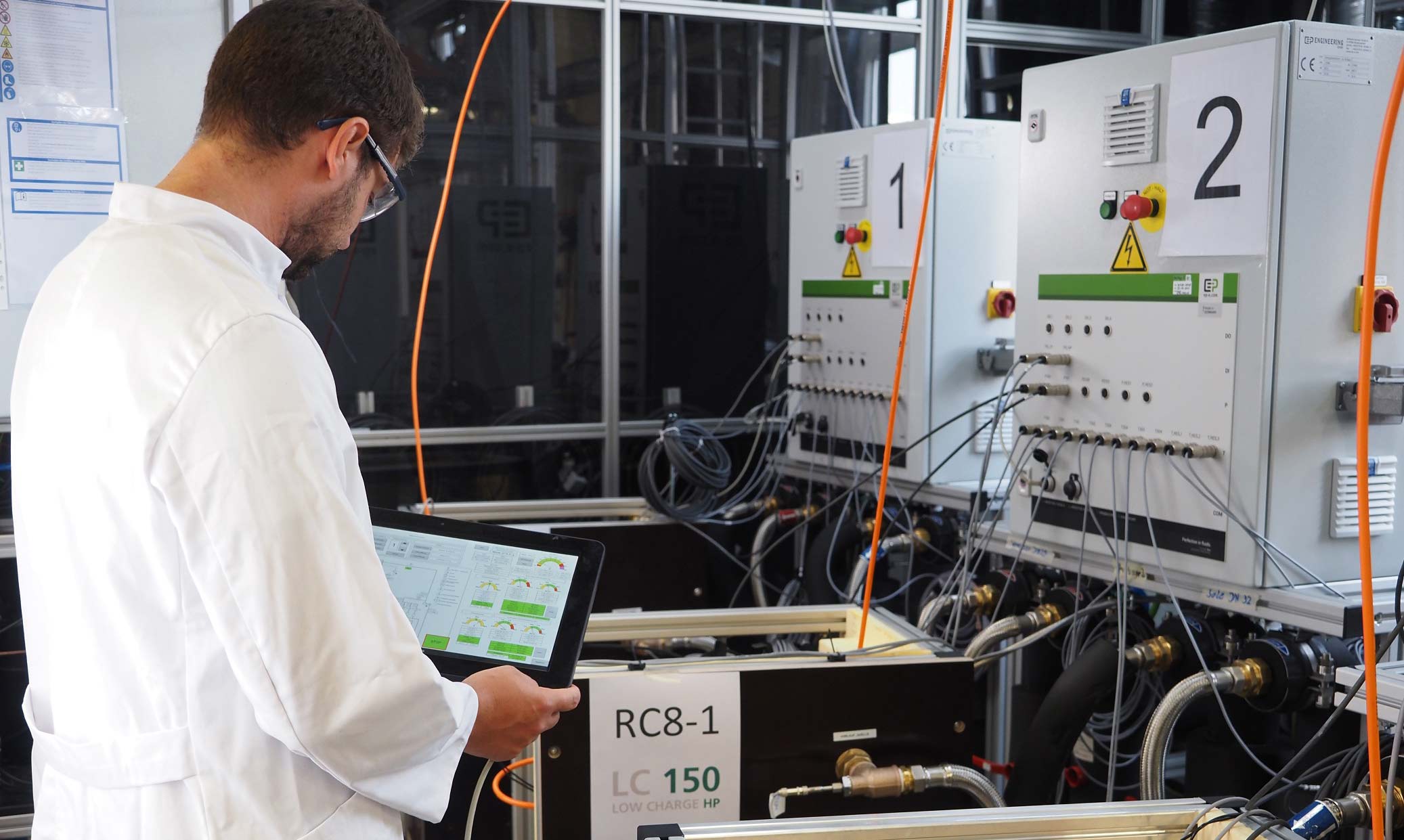

Auf der Suche nach der besten Wärmepumpe werden im Projekt LC 150 Dutzende Kombinationen von Komponenten getestet. (Foto © Fraunhofer ISE)

5 Feuerzeuge für 1 Kilowatt Heizleistung

Seit Oktober 2021 baut das Projektteam des Fraunhofer ISE Prototypen für Sole-Wär­mepumpen - wobei die einzelnen Komponenten (Verdampfer, Verdichter, Kondensator, Wärmeübertrager und Expansionsventil) in verschiedenen Konstellationen zusammengesetzt werden. Diese werden an Testständen für jeweils zwei Wochen 24 Stunden am Tag vermessen, wobei pro Prototyp zwischen 30 und 150 Betriebspunkte angefahren und die Messwerte von 26 Sensoren aufgezeichnet werden. Auf der Suche nach der idealen Wärmepumpe wurden bisher 26 Prototypen aufgebaut, von denen 14 bereits die komplette Messmatrix durchlaufen haben.

Die derzeit beste Komponenten-Konstellation erreichte ...

  • mit nur 124 Gramm Propan
  • eine maximale Heizleistung von 12,8 Kilowatt und
  • eine Effizienz von 4,7 (Verhältnis der erzeugten Wärme zum eingesetzten Strom).

Das heißt, dass die notwendige Kältemittelmenge pro Kilowatt Heizleistung bei nur 9,7 Gramm Propan lag. „Das entspricht etwa der Propan-Menge in fünf Feuerzeugen“, verdeutlicht Projektmanager Clemens Dankwerth vom Fraunhofer ISE. Das Ziel des Projekts, die spezifische Kältemittelmenge auf 15 bis 30 Gramm/Kilowatt zu reduzieren, ist damit deutlich übertroffen. Handelsübliche Wärmepumpen liegen bei etwa 60 Gramm Propan pro Kilowatt.

Zur Erinnerung: Propan zeichnet sich durch sehr gute thermodynamische Eigenschaften und ein geringes Treibhausgaspotenzial aus. Da es aber brennbar ist, wird eine möglichst geringe Propanmenge angestrebt. Kleiner Querverweise auf einen aktuellen Text dazu: „Neue Wärmepumpengeneration von Bosch in Monoblock-Bauweise und mit natürlichen Kältemittel“ vom 21.9.2022.

Der Rekord-Kältekreis ist in dieser Form allerdings (noch) nicht für eine Markteinführung reif, da ein halbhermetischer Automobil-Verdichter eingesetzt wurde. Dieser benötigt dank seiner hohen Drehgeschwindigkeit und der geringen Ölmenge weniger Kältemittel bei höherer Leistung. Die Verdichter aus der Automobilbranche sind bisher nicht auf die hohen Betriebsstunden einer 20 Jahre laufenden Wärmepumpe ausgelegt.

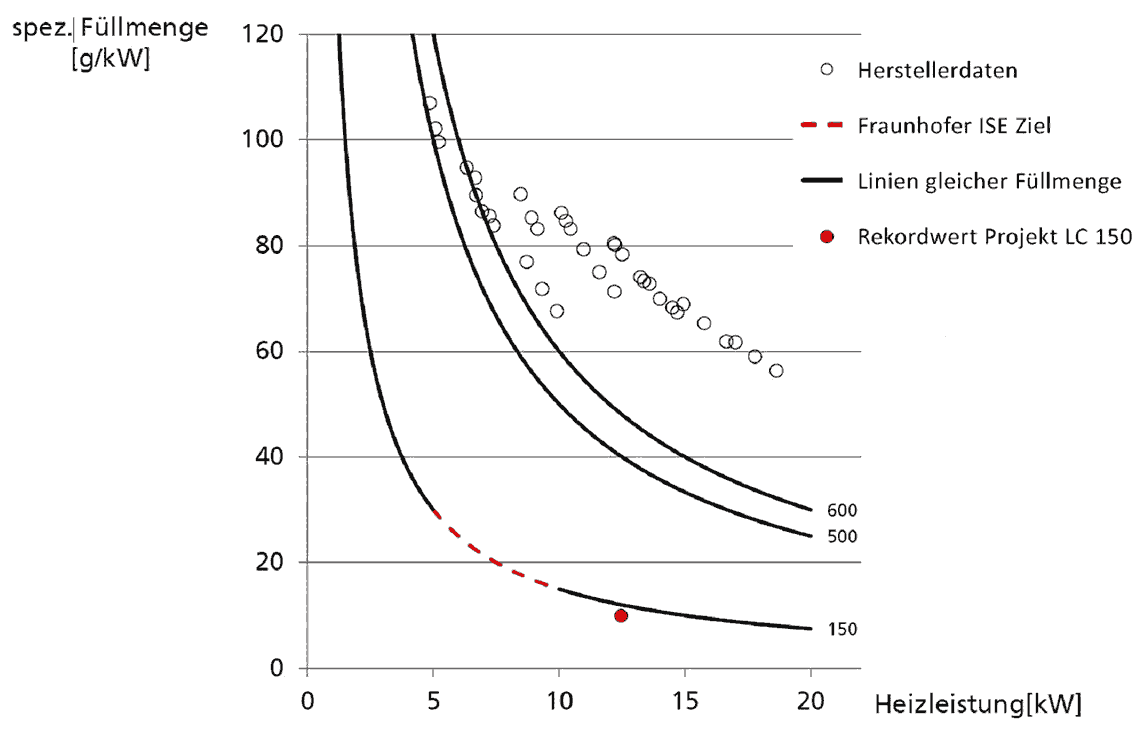

Grafik © Fraunhofer ISE

„Der Hersteller arbeitet aber bereits an vollhermetischen Verdichtern mit längerer Lebenszeit“, blickt Clemens Dankwerth voraus. Die finale Ausführung des Rekordkältekreises würde mit etwas mehr Kältemittel und einem etwas größeren Wärmeübertrager umgesetzt, um ein ausgewogeneres System zu erreichen.

Auch der bisher zweitbeste Kältekreis im Testprogramm erfüllte mit einer Füllmenge von 164 Gramm Propan bei einer Effizienz von 4,8 und einer Heizleistung von 8,1 Kilowatt die Zielvorgaben des Projekts. Hier kam ein herkömmlicher vollhermetischer Verdichter zum Einsatz.

Das neue Ziel des Projekts LC 150 - ein Kältekreis mit 8 bis 10 Kilowatt Leistung bei einer maximalen Füllmenge von 150 Gramm Kältemittel - sei unter realen Einsatzbedingungen erreichbar, ist sich das Forschungsteam sicher.

Optimierung weiterer Wärmepumpen-Komponenten

Neben dem Verdichter arbeitet das Forschungsteam an weiteren Stellschrauben, um die Kältemittelmenge zu senken:

  • Das innere Volumen der Wärmeübertrager und die benötige Ölmenge wurden reduziert.
  • Zusatzbauteile wie Sensoren wurden auf das Nötigste beschränkt.
  • Die Rohrleitungen wurden so kurz wie möglich gehalten, um die inneren Volumina zu reduzieren.

Das vom Bundesministerium für Wirtschaft und Klimaschutz (BMWK) geförderte Projekt läuft noch bis März 2023. Aus der in den Kreuztests gewonnenen Datenbasis sollen methodische Zusammenhänge abgeleitet werden, damit kältemittelreduzierte Wärmepumpen zukünftig mit weniger Aufwand ausgelegt werden können. Die Polytechnische Universität von Valencia entwickelt dafür mit ihrer Software IMST-Art ein Werkzeug für simulative Voraussagen. Während der Messkampagne werden die Simulationsergebnisse mit den tatsächlichen Messwerten abgeglichen und die Software so laufend verbessert. Auch die Industriepartner des LC150- Projektkonsortiums können auf Ergebnisse der Messkampagne zugreifen, um diese nach ihren eigenen Vorgaben auszuwerten.
