Detaillierte Sockelausbildung von Ziegelwerk Bellenberg und Roland Wolf

(8.10.2020) Die fachgerechte Abdichtung (und Wärmedämmung) von Gebäuden ist eine wichtige Planungsaufgabe - insbesondere bei entscheidenden Details wie etwa dem Übergang vom Keller zum Erdgeschoss. Das Ziegelwerk Bellenberg und die Roland Wolf GmbH haben dazu ein neues, praxisorientiertes und wirtschaftliches Konzept ausgearbeitet.

Zur Erinnerung: Erdberührte Bauteile von Gebäuden müssen nach DIN 18533 dauerhaft vor Wassereinwirkung aus dem Erdreich geschützt werden. Hinzu kommt ein geeigneter Schutz vor Spritzwasser und Bodenfeuchte am Wandsockel gemäß der Richtlinie Fassadensockelputz / Außenanlage.

Schalen und Abdichten in einem Arbeitsgang

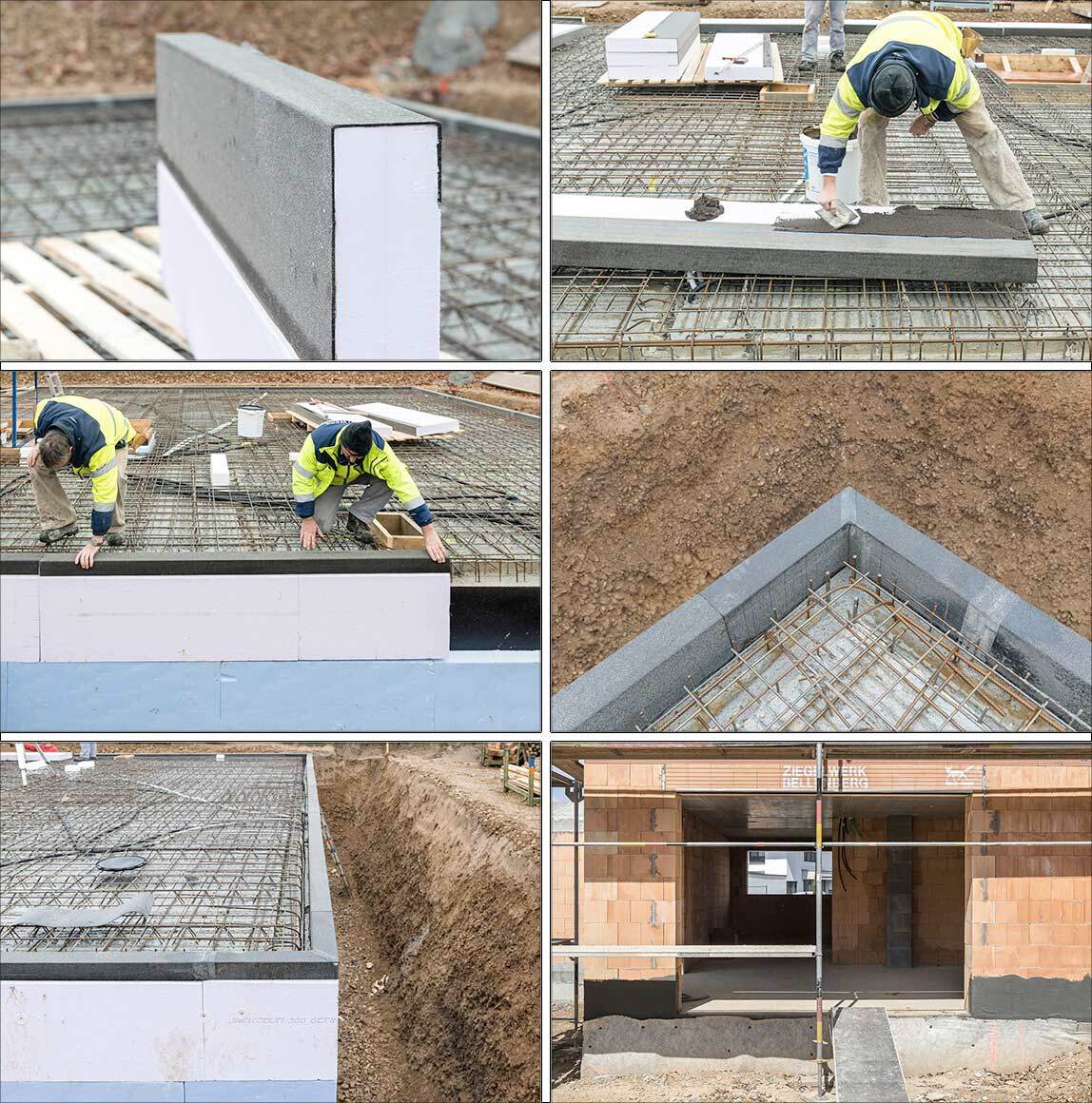

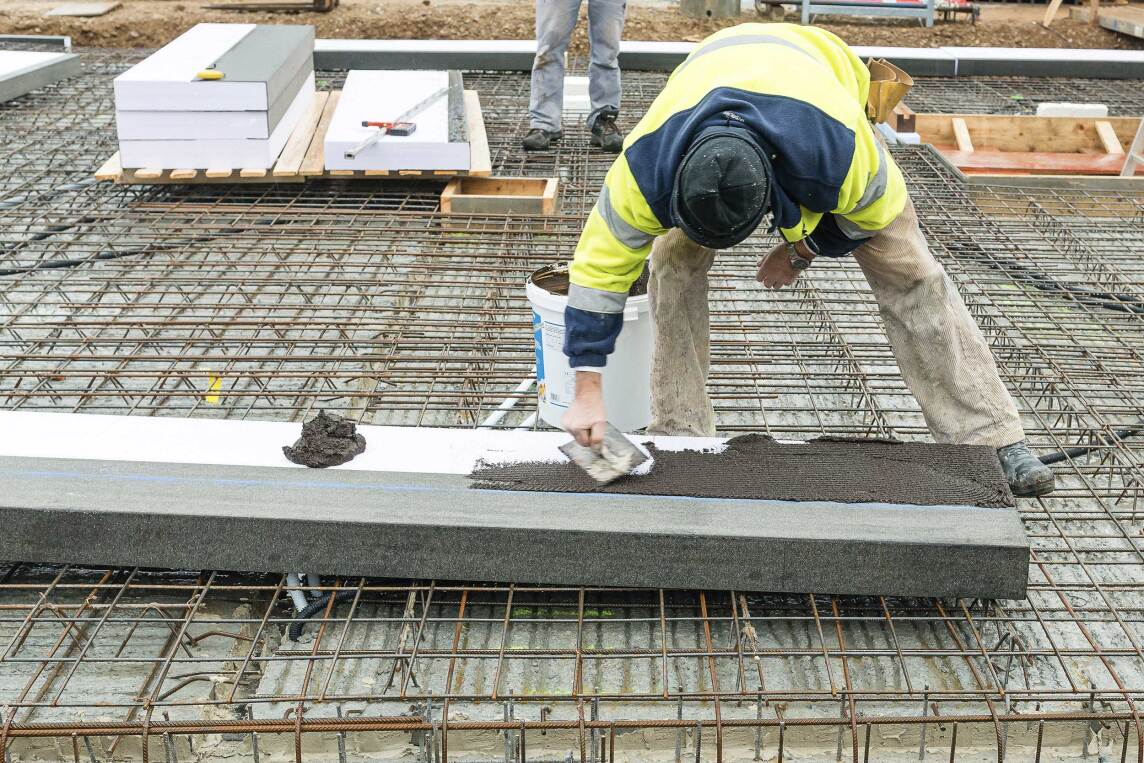

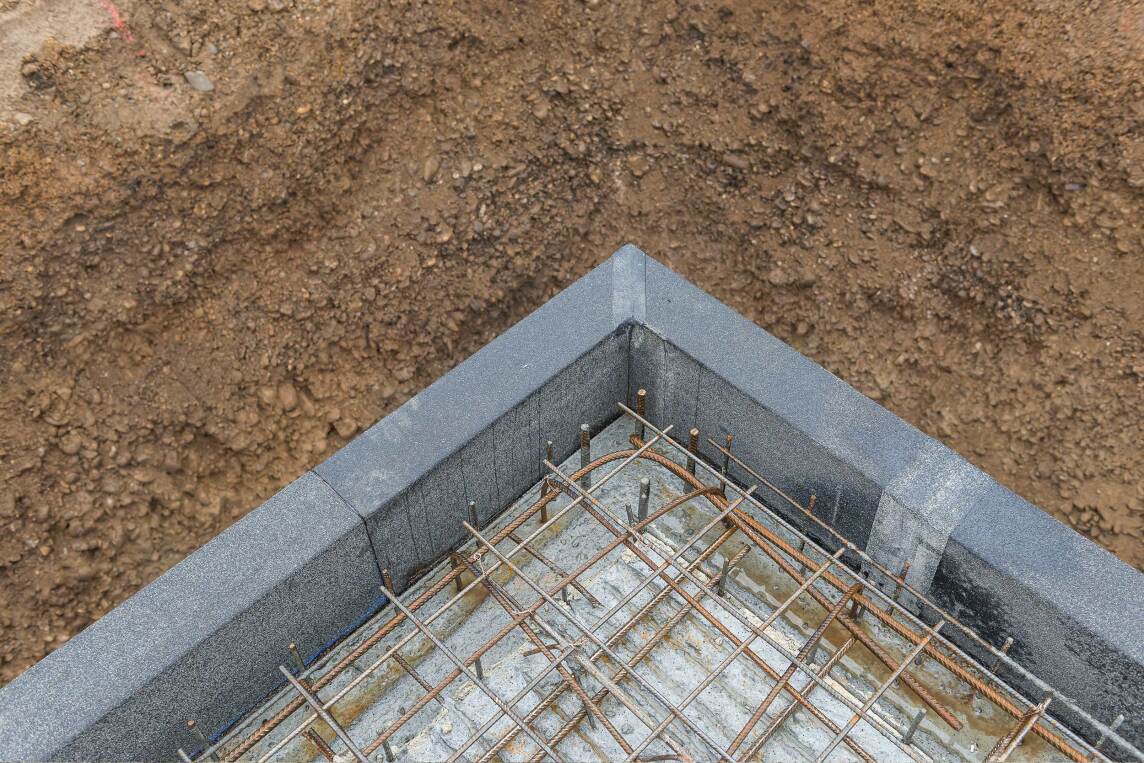

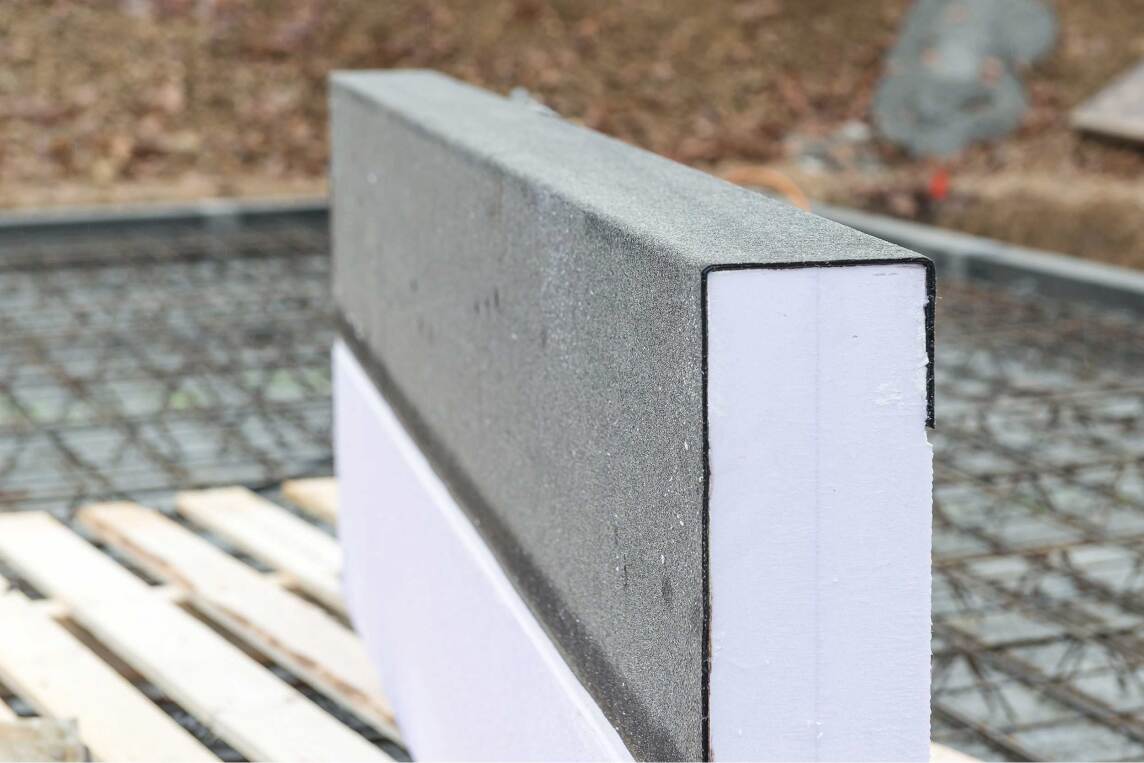

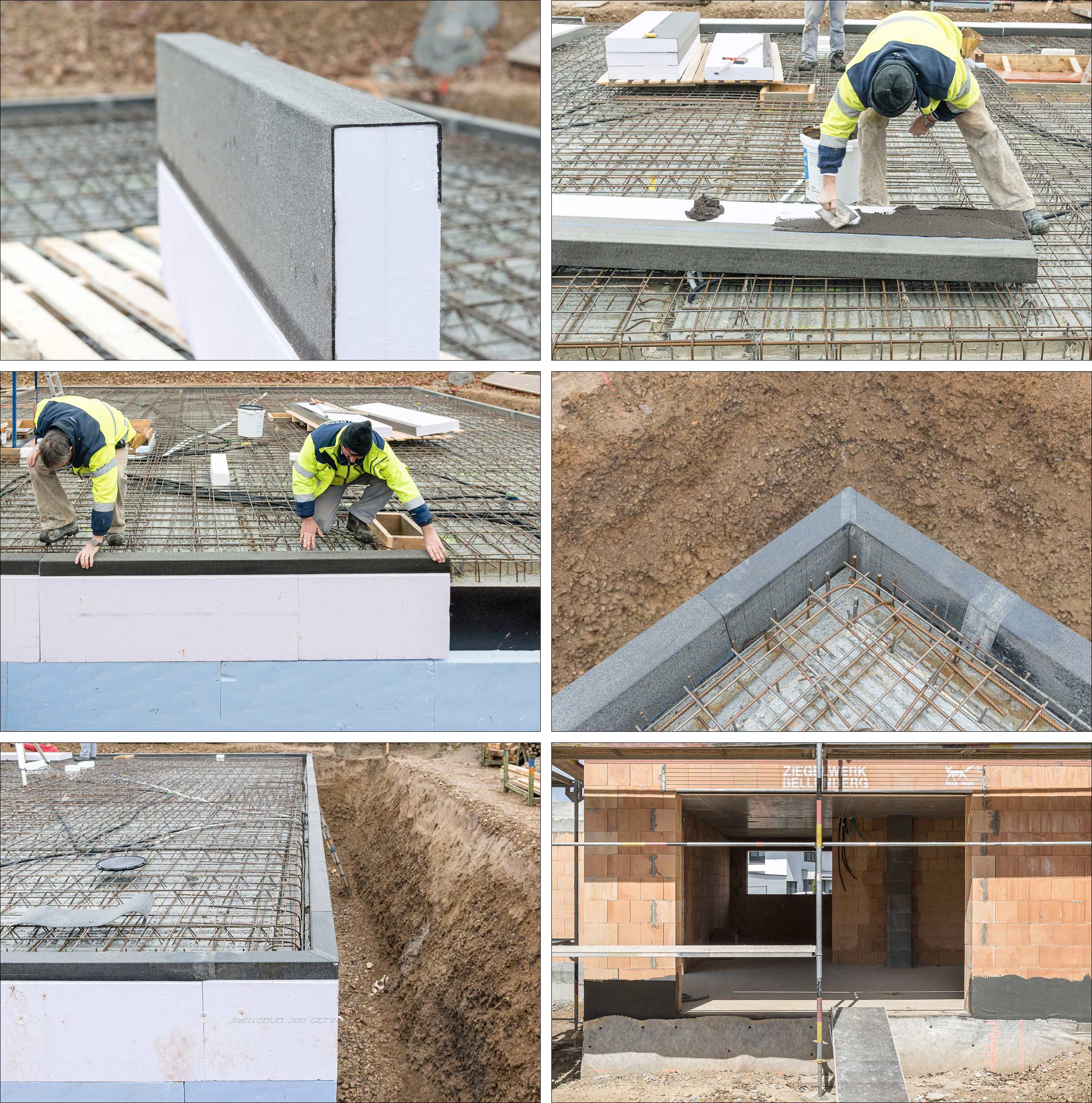

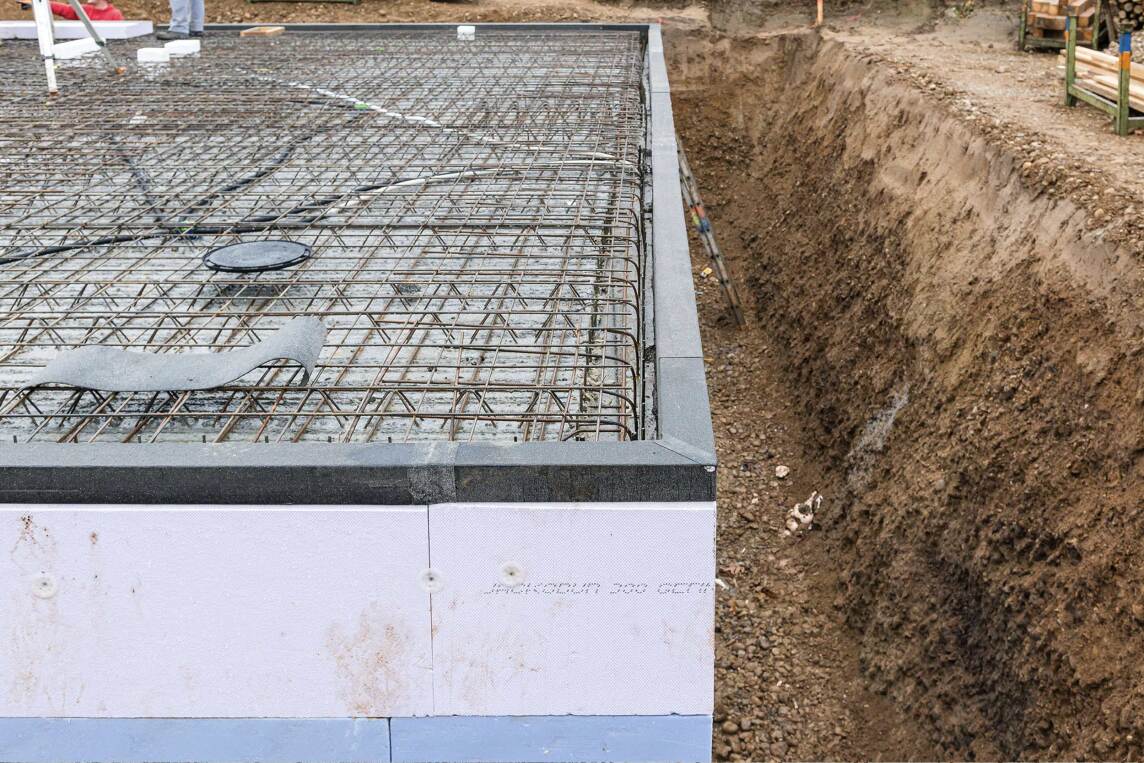

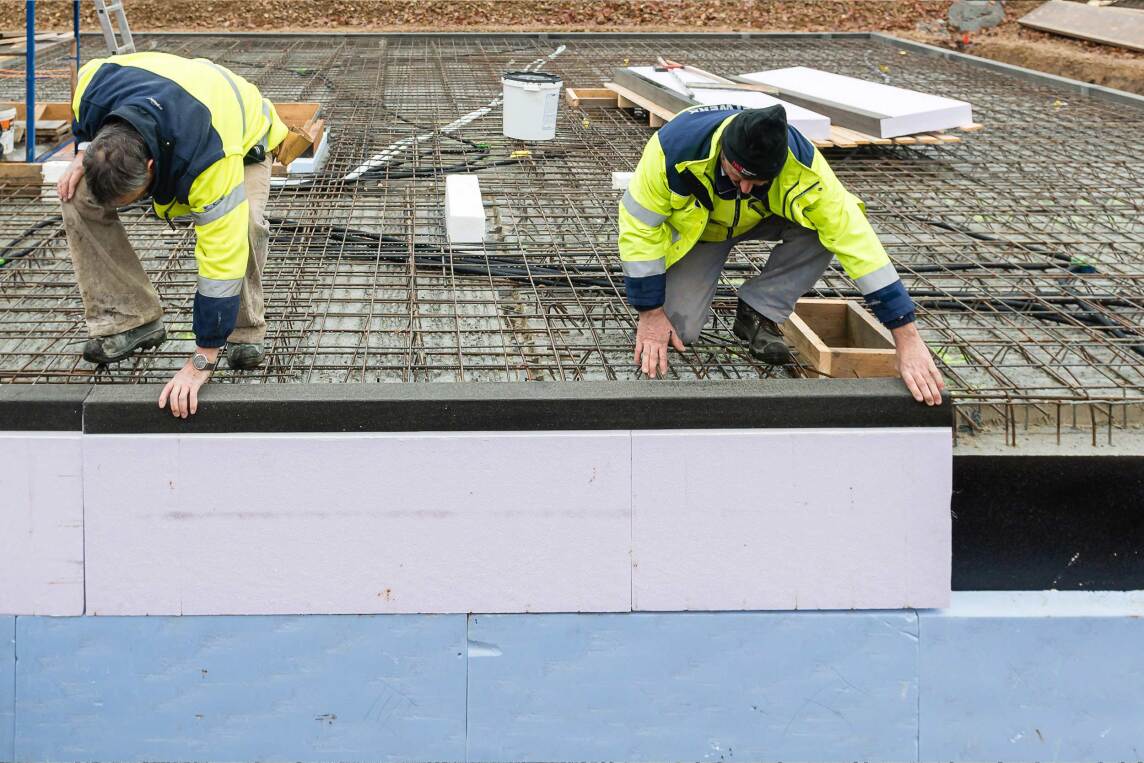

Das System von Ziegelwerk Bellenberg und Roland Wolf setzt bei der Errichtung der Bodenplatte bzw. Kellerdecke an. Durch die werkseitige Kombination von Frischbeton­ver­bund-Dichtungsbahn und XPS Wärmedämmung dienen die thepro DDS-Elemente nicht nur der Dämmung und Abdichtung, sondern auch dem Schalungsersatz bzw. als verlorene Schalung:

Sicherer Übergang zu monolithischem Mauerwerk

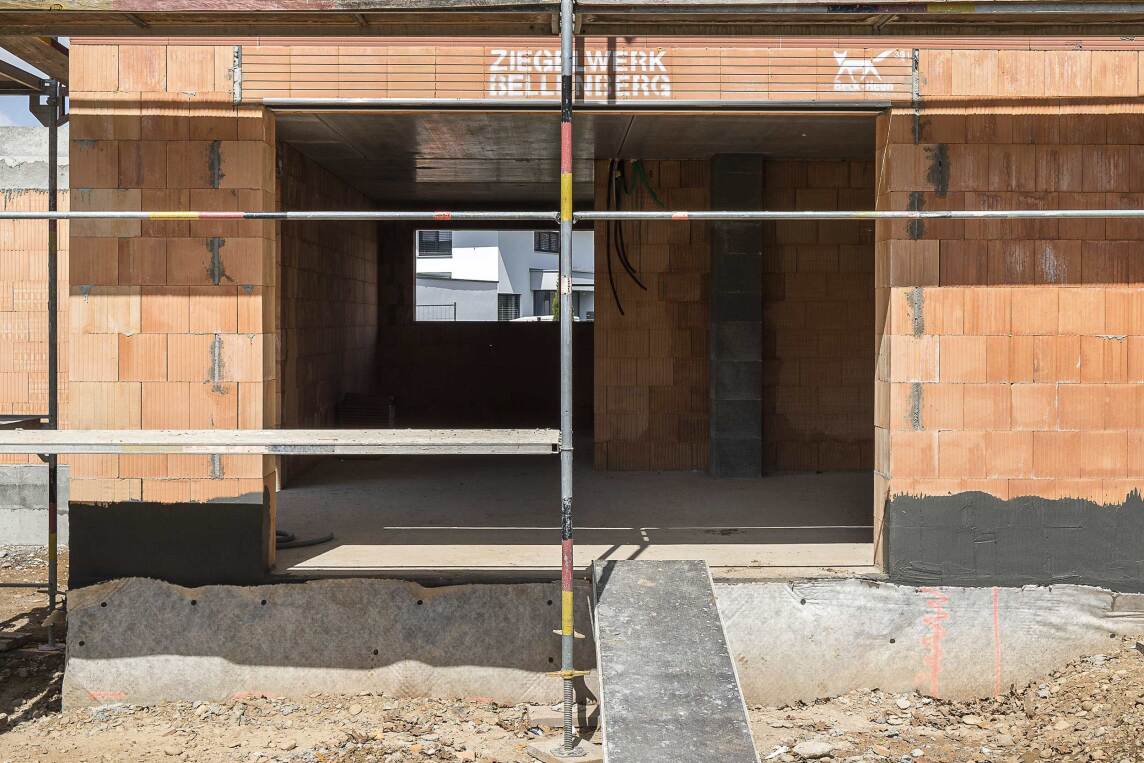

Die erste Ziegellage wird dann auf einer Justierschicht aus Mauermörtel MG III (M 10) oder speziellen Anlegemörteln versetzt. In diese Justierschicht wird die notwendige Horizontalsperre eingebettet. Die Außenseite der Ziegel wird dabei bündig zum thepro DDS-Element gesetzt.

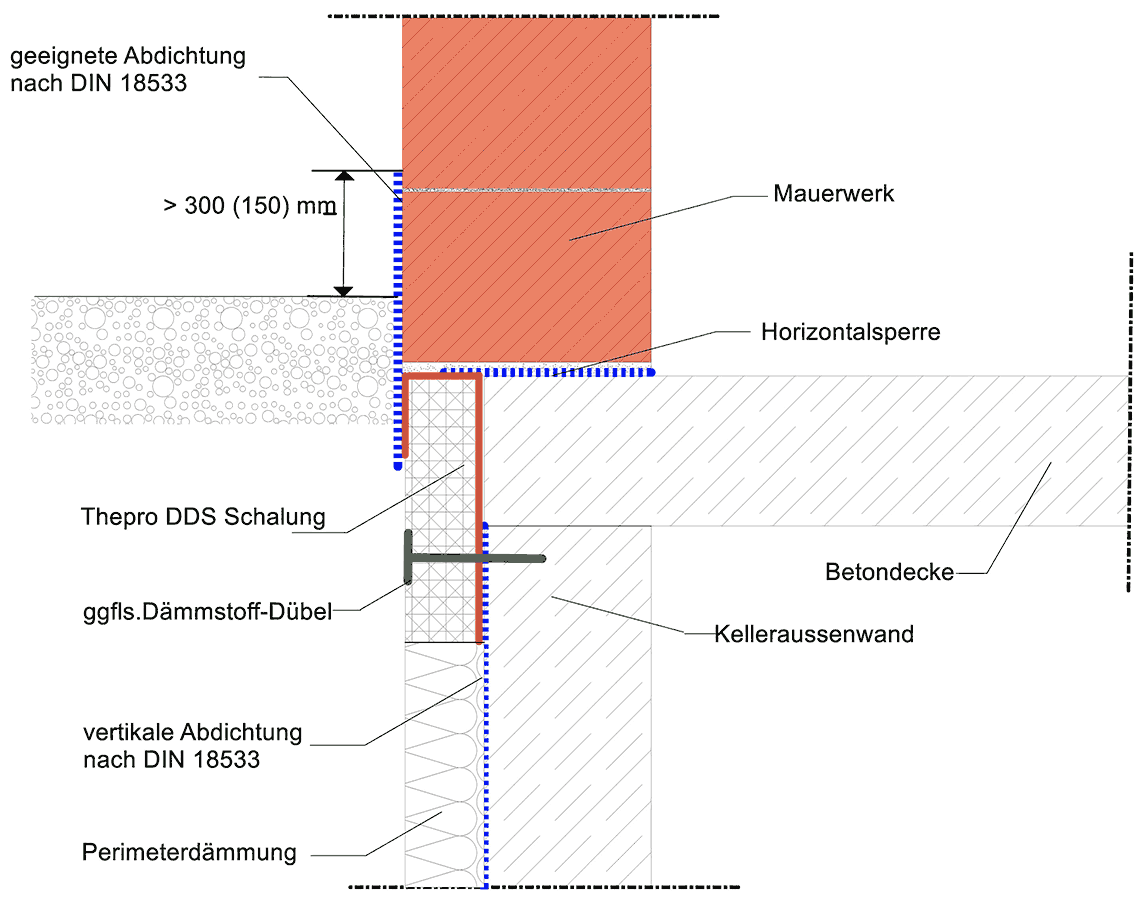

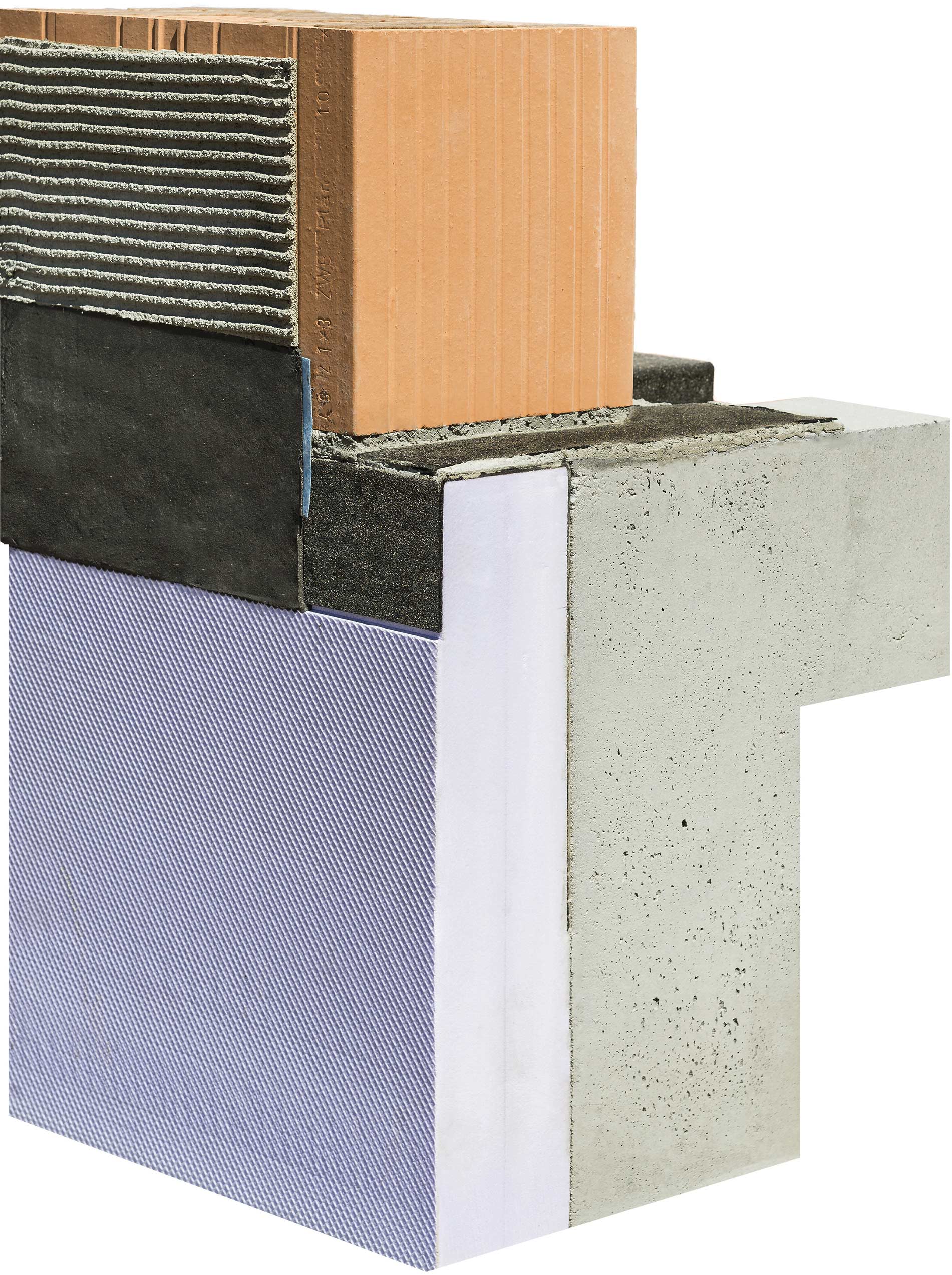

Da die Anschlussflächen an Mauerwerk und thepro DDS eben und frei zugänglich sind, ist eine sichere Abdichtung des Sockels in Anlehnung an die DIN 18533 (Wassereinwirkungsklasse W4-E) 20 cm unter Geländeoberkante und 30 cm darüber mit mineralischen oder bituminösen Beschichtungen bzw. Flüssigkunststoffen problemlos möglich. Final erfolgt der übliche Putzaufbau unter Berücksichtigung der Richtlinie Fassadensockelputz / Außenanlage:

Die neuen thepro DDS-Elemente sind für Bodenplatten und Kellerdecken zwischen 150 und 300 mm geeignet und in den Dämmstoffstärken 80, 100, 120, 140, 160, 180 und 200 mm erhältlich.

Weitere Informationen zur Sockelausbildung können per E-Mail an Ziegelwerk Bellenberg angefordert werden.
