Grundmauerschutz- und Dränagebahnen mit Langzeitbeständigkeit von bis zu 100 Jahren

(27.3.2019; BAU-Bericht) Seit Inkrafttreten der DIN EN 13252 (Geotextilien und geotextilverwandte Produkte) gelten neue Prüfbedingungen zur Alterungsbeständigkeit von Dränbaustoffen. Vor diesem Hintergrund weist Dörken künftig für die Grundmauer­schutz- und Dränagebahnen Delta-Geo-Drain Quattro und Delta-Terraxx in der Leistungserklärung eine Langzeitbeständigkeit von bis zu 100 Jahren aus, denn beide Bahnen seien zu 100% aus ausgewähltem neuen High-Density Polyethylen (HDPE) gefertigt und frei von Recyclaten.

Fotos © Dörken

Für Bahnen, die Recyclingmaterial beinhalten, darf die Nutzungsdauer gemäß DIN dagegen für maximal fünf Jahre deklariert werden - für viele Bauherren, die auf einen langfristig trockenen Keller oder eine höherwertige Nutzung Wert legen, wohl ein zu kurzer Zeitraum. Der Grund für diese Einschränkung ist, dass bei Recyclingmaterialien eine Rückverfolgbarkeit der Herkunft praktisch unmöglich ist und dass deshalb auch keine verlässliche Aussage über die Langzeitstabilität getroffen werden kann. Darüber hinaus kann bei Recyclingmaterial nicht sicher ausgeschlossen werden, dass die vorherige Nutzung - z.B. als Behälter für Seife, Shampoo oder Mineralöl - den Rohstoff negativ beeinflusst hat.

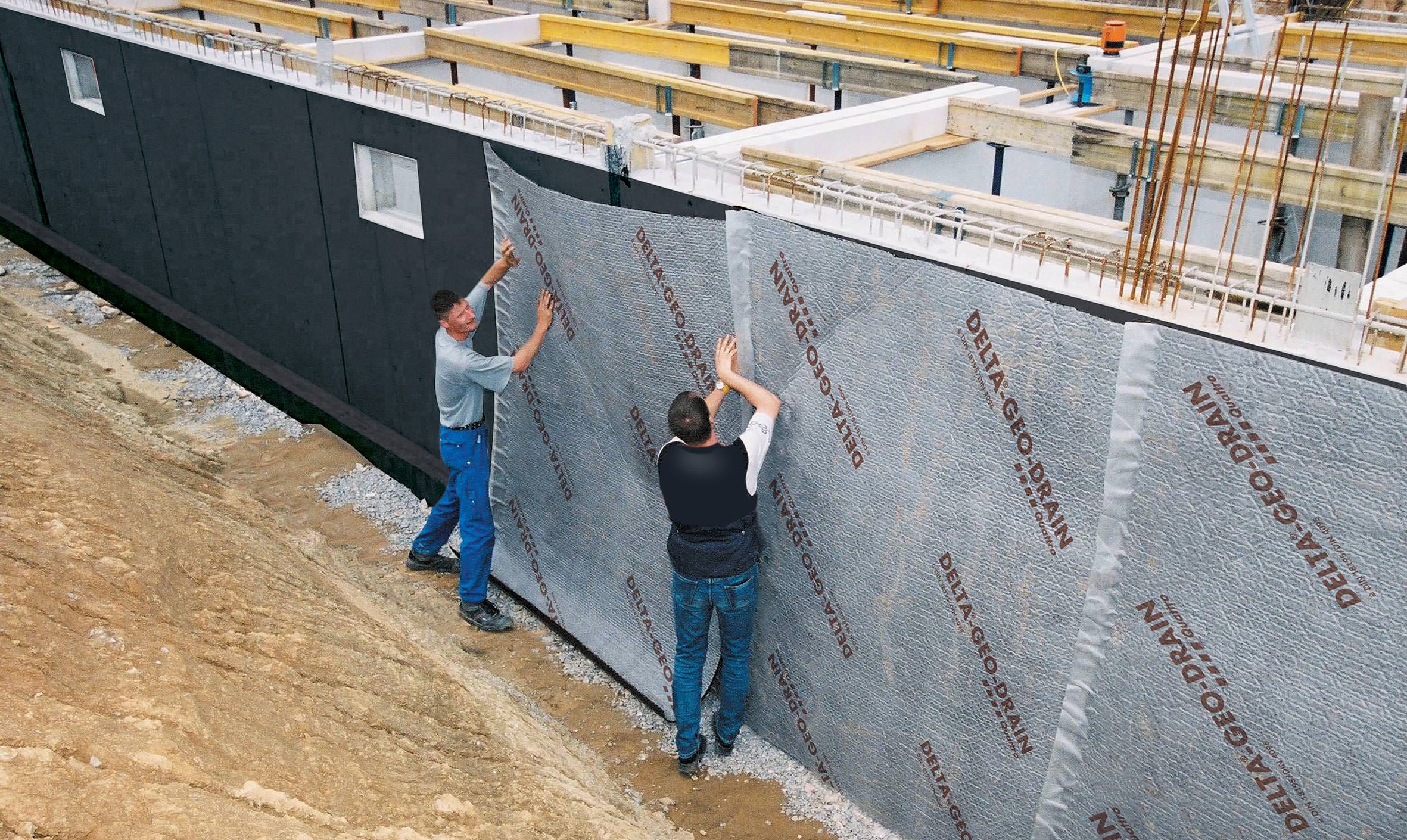

Delta-Geo-Drain Quattro

... eignet sich für druckempfindliche zäh-elastische Dickbeschichtungen. Das patentierte vierlagige Schutz- und Dränsystem besteht aus Gleitfolie, Noppenbahn und Filtervlies und einer zusätzlichen Dämpfungs- und Dränschicht. Diese verspricht nicht nur eine bessere Schockabsorbtion beim Verfüllen der Baugrube, sondern löst auch ein Problem, das häufig bei Ende der Rohbauarbeiten entsteht: Die Fassadengestaltung ist noch nicht abgeschlossen und auch der obere Bahnenabschluss der Noppenbahn ist oft noch nicht montiert. In dieser Phase kann ungehindert Wasser hinter die Trennfolie laufen, so dass sich unter Umständen auf der gesamten Wandhöhe eine mehr oder weniger große Menge Wasser ansammelt. Dabei entsteht hydrostatischer Druck auf der Abdichtung. Die Bahn kann damit umgehen, indem eine Perforation der rückseitigen Gleitfolie das Wasser zur Vorderseite in das Dämpfungsvlies wandern lässt. In den Hohlräumen des Vlieses kann das Wasser dann nach unten heraussickern. Die Abdichtung bleibt so frei von Stauwasser - auf der Erdseite ebenso wie auf der Wandseite.

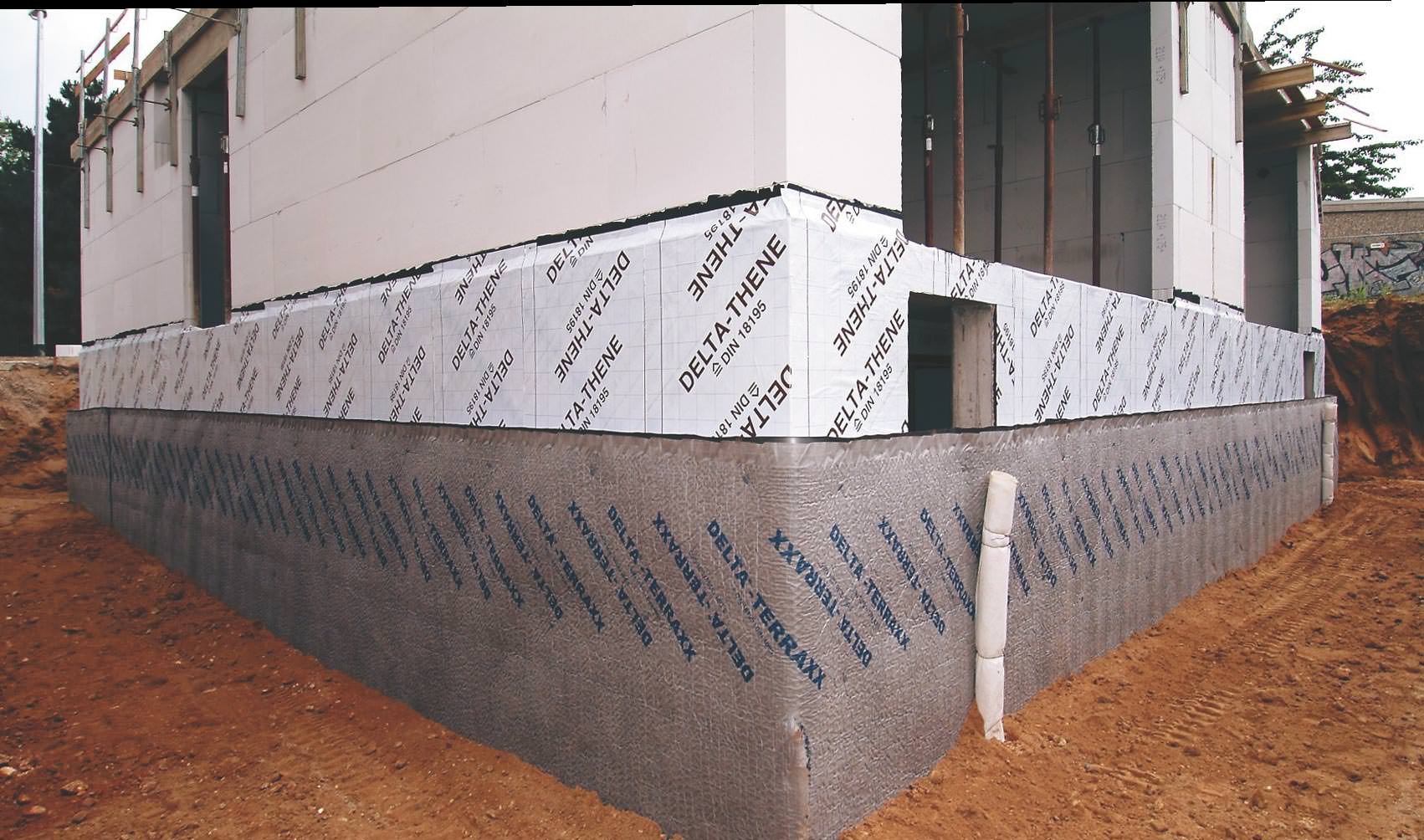

Delta-Terraxx

... wurde für die Verlegung auf Perimeterdämmstoffen und allen druckstabilen bzw. kraftübertragenden Untergründen oder Abdichtungen - wie zum Beispiel auf starren und flexiblen Dichtungsschlämmen oder auf kaltselbstklebenden Abdichtungsbahnen - entwickelt. Ausgestattet mit einem selbstklebenden Überlappungsrand bildet die Grund­mauerschutz- und Dränbahn eine zweite wasserundurchlässige Hülle vor der Kellerabdichtung.

Die Bahn empfiehlt sich speziell für den Einsatz auf Perimeterdämmungen. Diese Dämmplatten schützen zwar die Abdichtung, sie sind selbst aber mechanisch verletzbar. Werden sie beim Verfüllen der Baugrube beschädigt, kann ihre Dämmfunktion durch Feuchteeinwirkung eingeschränkt werden. Hier sorgt die Noppenbahn zum einen dafür, dass die Dämmplatten unbeschädigt bleiben. Zugleich verhindert sie, dass Wasser durch eventuelle Fugen zwischen die einzelnen Platten zieht, was einer Wärmebrücke entspräche.

Hohe Dränleistung

Beide Bahnen erfüllen alle Anforderungen der DIN 4095 sowie der DIN 18533 und sind CE-zertifiziert. Sie verfügen über eine Druckfestigkeit von 400 kN/m² und können so bis zu Einbautiefen von zehn Metern eingesetzt werden. Die Noppenstruktur bildet ein Kanalsystem mit einer Dränagekapazität von 3,1 · 10-3 m²/s bei 20 kN/m² Auflast. Sie wirkt deshalb auch bei hohem Wasseranfall als hoch leistungsfähige Flächendränung.

Weitere Informationen zu Delta-Geo-Drain Quattro und Delta-Terraxx können per E-Mail an Dörken angefordert werden.
